2007 Kawasaki Mule 2510 Diesel Water Pump Diagram

← All diagrams

Find the part on the Water Pump diagram for your 2007 Kawasaki Mule 2510 Diesel, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

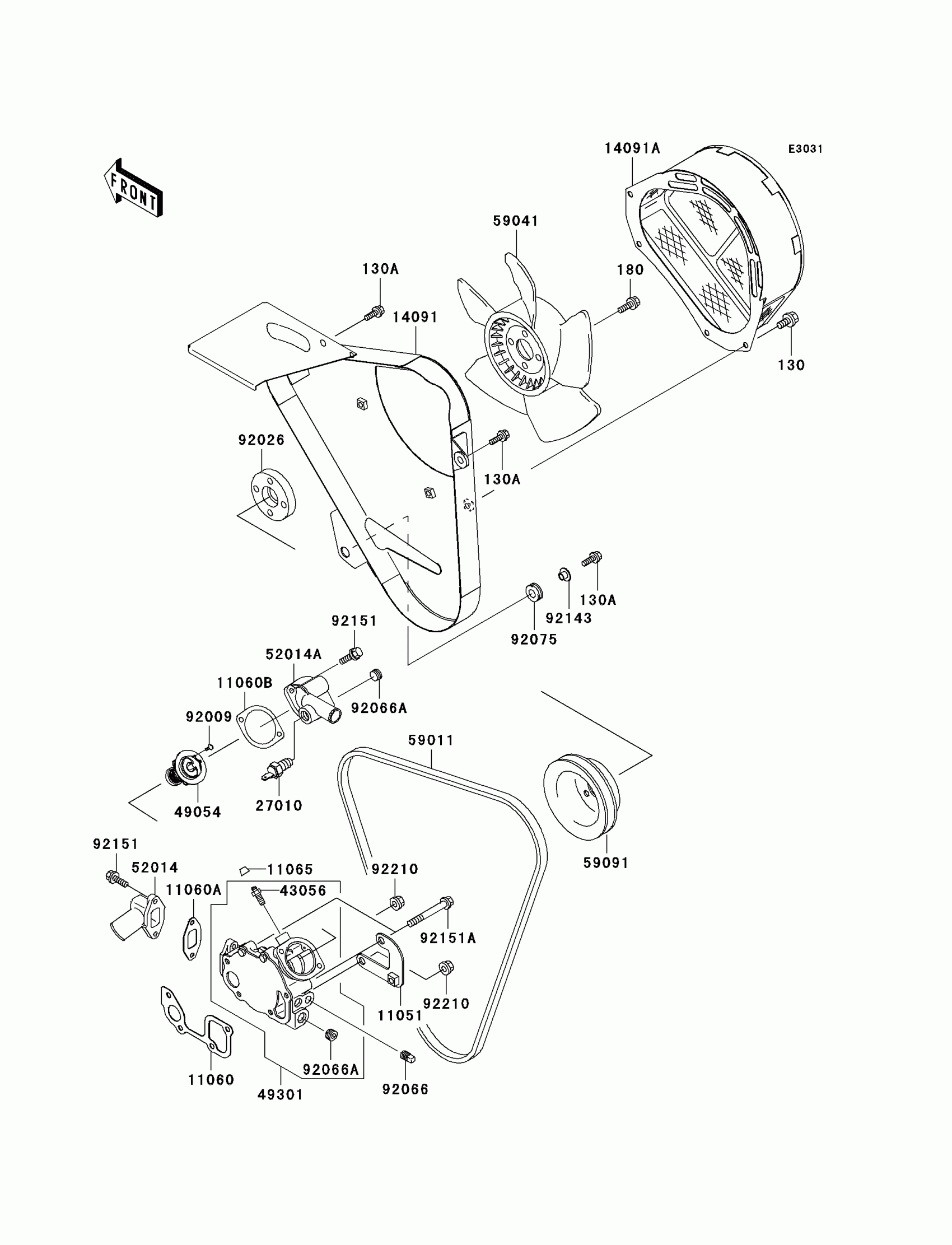

2007 Kawasaki Mule 2510 Diesel Water Pump Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED

130J0610

1
Out of stock

130A

BOLT-FLANGED,6X16,BLACK

130J0616

1
Out of stock

180

BOLT-UPSET-WS,6X22

180J0622

1
Out of stock

11051

BRACKET,BELT COVER

11051-1567

1

$10.46

In stock

11060

GASKET,WATER PUMP

11060-1957

1

$6.50

In stock

11060A

GASKET,ELBOW,INLET

11060-1958

1

$3.41

In stock

11060B

GASKET,ELBOW,OUTLET

11060-1959

1

$4.18

In stock

11065

CAP,BREATHER

11065-1155

1

$2.24

In stock

14091

COVER,BELT

14091-1136

1

$97.74

In stock

14091A

COVER,FAN

14091-1222

1

$239.03

In stock

27010

SWITCH,THERMOSTAT

27010-1414

1

$79.52

In stock

43056

BREATHER-PUMP

43056-1057

1
Out of stock

49054

THERMOSTAT

49054-1068

1

$36.96

In stock

49301

PUMP-ASSY-WATER

49301-1052

1

$376.19

In stock

52014

ELBOW,INLET

52014-1095

1

$31.41

In stock

52014A

ELBOW,OUTLET

52014-1096

1

$46.74

In stock

59011

BELT

59011-1075

1

$29.53

In stock

59041

FAN

59041-1060

1

$46.74

In stock

59091

PULLEY,WATER PUMP

59091-1105

1

$26.56

In stock

92009

SCREW,TAPPING,2.6X8

92009-1915

1
Out of stock

92026

SPACER

92026-1571

1

$85.29

In stock

92066

PLUG,WATER PUMP

92066-1531

1

$3.29

In stock

92066A

PLUG,ELBOW OUTLET

92066-1532

1

$2.75

In stock

92075

DAMPER

92075-161

1

$3.72

In stock

92143

COLLAR

92143-1057

1

$3.97

In stock

92151

BOLT,6X20

92151-1667

1

$2.12

In stock

92151A

BOLT,8X50

92151-1690

1

$2.12

In stock

92210

NUT,8MM

92210-1216

1
Out of stock
