2024 Yamaha MT09 (MT09RL) Intake 3 Diagram

← All diagrams

Find the part on the Intake 3 diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

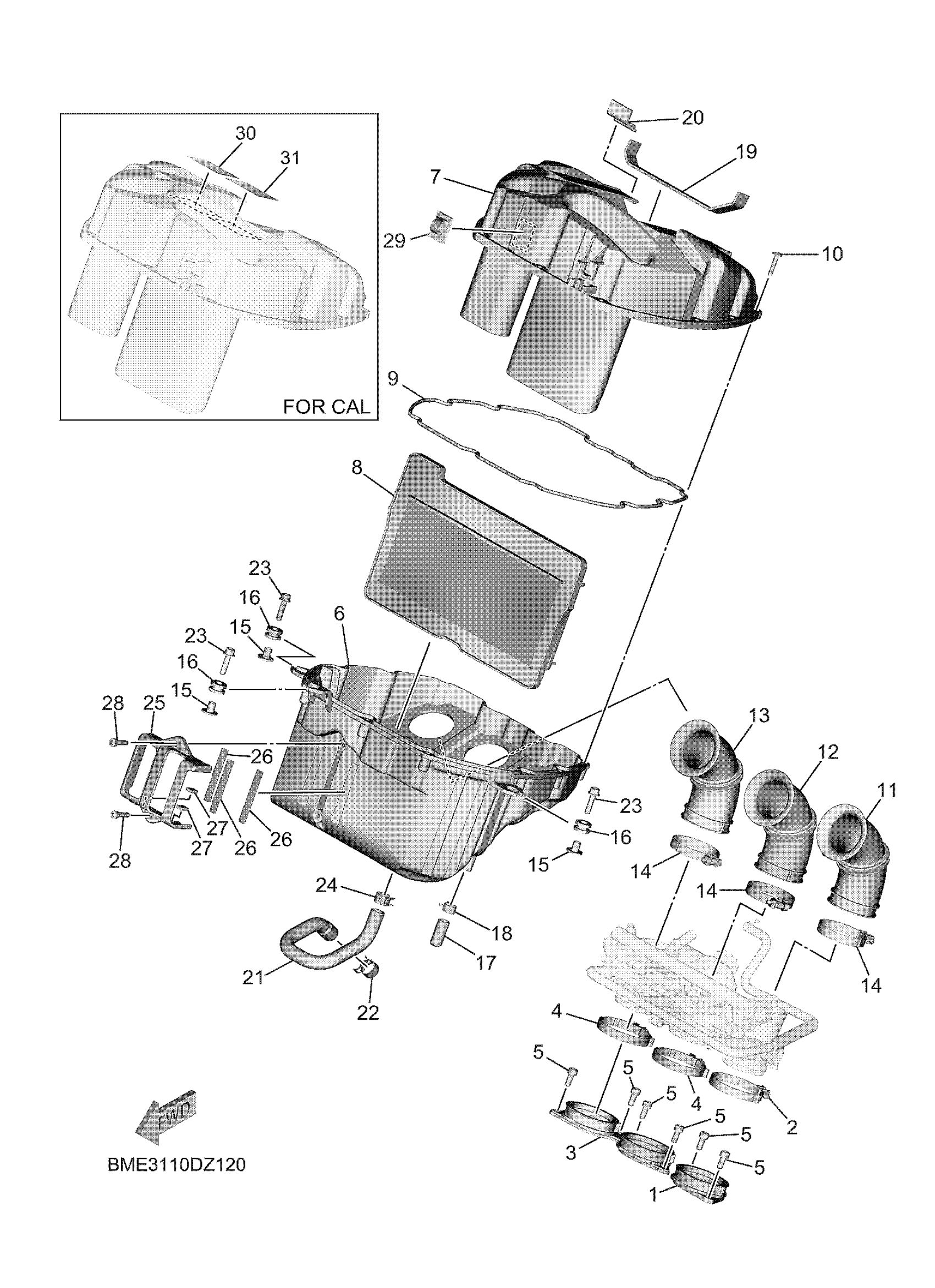

2024 Yamaha MT09 (MT09RL) Intake 3 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT INTAKE 1

B7N-13635-00-00

—

$35.52

In stock

2

HOSE CLAMP ASSY

90450-58008-00

—

$6.83

In stock

3

JOINT, INTAKE 2

B7N-13636-00-00

1

$32.48

In stock

4

HOSE CLAMP ASSY

90450-58008-00

—

$6.83

In stock

5

BOLT (33M)

91312-06014-00

1

$4.74

In stock

6

CASE, AIR CLEANER

BME-14411-00-00

—

$59.48

In stock

7

CASE, AIR CLEANER

BME-14421-00-00

1

$52.28

In stock

8

ELEMENT, AIR CLEAN

BME-14451-00-00

—

$37.02

In stock

9

SEAL

BME-14452-00-00

1

$14.94

In stock

10

SCREW, ROUND TAPPING

90160-05013-00

1

$6.17

In stock

11

JOINT, AIR CLEANER

B7N-14453-00-00

1

$26.52

In stock

12

JOINT, AIR CLEANER

B7N-14463-00-00

1

$19.68

In stock

13

JOINT

B7N-14454-00-00

1

$19.68

In stock

14

HOSE CLAMP ASSY

90450-53007-00

1

$7.03

In stock

15

COLLAR

90387-06205-00

1
Out of stock

16

GROMMET(3AA)

90480-12497-00

1

$2.75

In stock

17

PIPE, DRAIN

1WS-1443E-00-00

—

$3.94

In stock

18

CLIP(3YX)

90467-13133-00

—

$5.13

In stock

19

DAMPER 1

B7N-14425-00-00

—

$3.20

In stock

20

DAMPER 2

B7N-14426-01-00

—

$1.05

In stock

21

PIPE, BREATHER 2

B7N-15393-00-00

—

$11.38

In stock

22

CLIP

90467-17003-00

—

$5.26

In stock

23

BOLT, HEXAGON SOCKET HEAD

90110-06232-00

—

$5.26

In stock

24

CLIP

90467-15001-00

—

$5.72

In stock

25

COVER 1

BME-14417-00-00

—

$17.15

In stock

26

DAMPER, PLATE

90520-03022-00

—

$0.78

In stock

27

DAMPER, PLATE

90520-03021-00

—

$0.75

In stock

28

BOLT, SOCKET

91317-05020-00

—

$2.48

In stock

29

CLAMP(1NL)

90464-62085-00

—

$6.02

In stock
