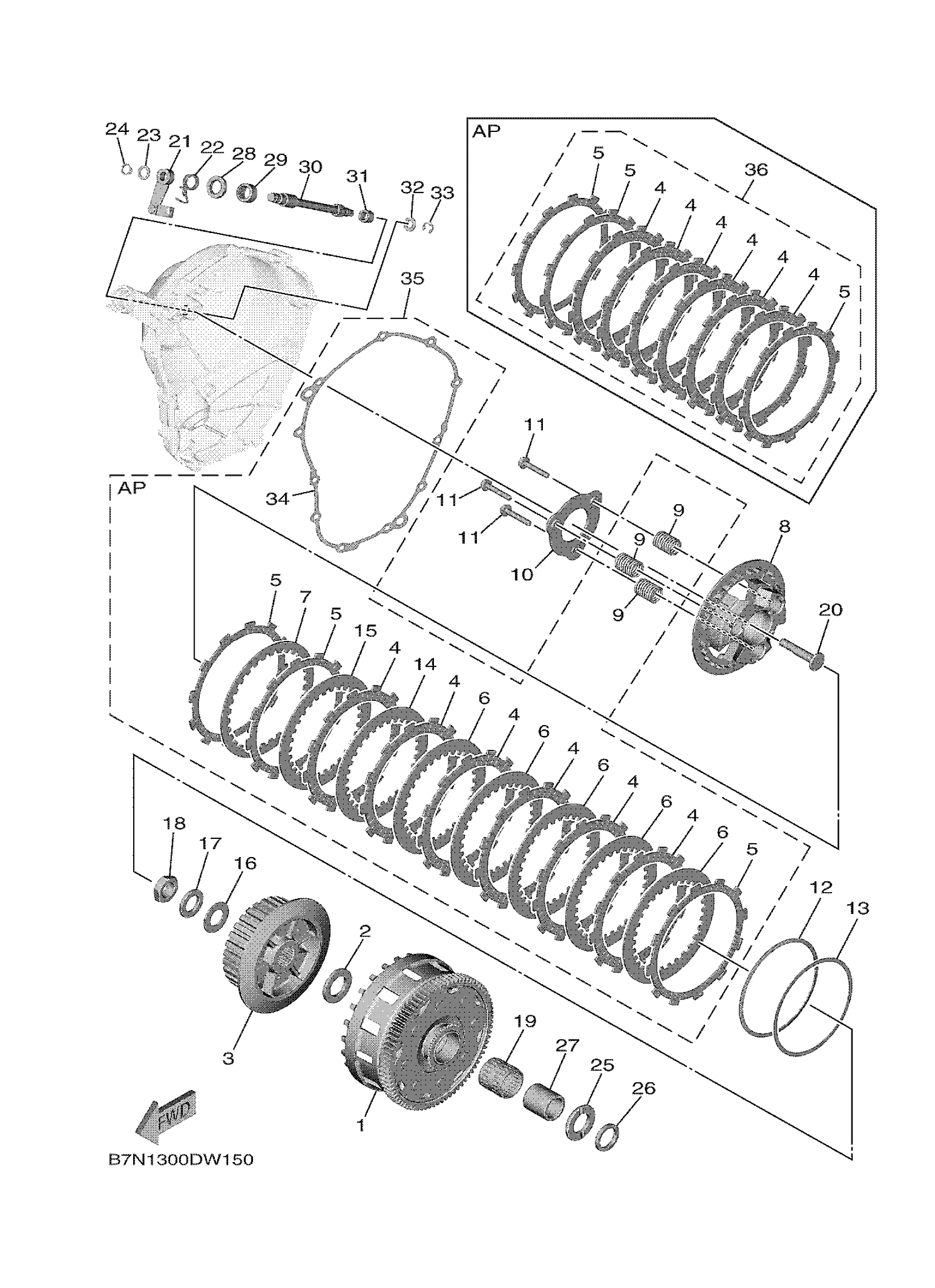

Find the part on the Clutch diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PRIMARY DRIVEN GEAR COMP.

B7N-16150-00-00

1

$412.02

In stock

2

PLATE, THRUST

363-16154-00-00

1

$14.25

In stock

3

BOSS, CLUTCH

B7N-16371-00-00

1

$118.68

In stock

4

PLATE, FRICTION

B7N-16321-00-00

1

$10.63

In stock

5

PLATE, FRICTION 2

B90-16331-00-00

1

$18.86

In stock

6

PLATE, CLUTCH 2

5VY-16325-20-00

1
Out of stock

7

PLATE, CLUTCH 1

1TD-16324-00-00

1

$7.46

In stock

8

PRESSURE PLATE ASS

B7N-16350-00-00

1

$107.95

In stock

9

SPRING, COMPRESSIO

B7N-16173-00-00

1

$9.15

In stock

10

PLATE, PRESSURE 2

B90-16352-00-00

1

$7.80

In stock

11

SCREW, SPRING

2CR-16337-00-00

1

$2.49

In stock

12

SPRING.,CUSHION

1TD-16383-01-00

1

$26.34

In stock

13

PLATE, SEAT

1TD-16384-00-00

1

$14.98

In stock

14

PLATE, CLUTCH 2

4B1-16325-00-00

—

$19.92

In stock

14

PLATE, CLUTCH 2

5VY-16325-20-00

1
Out of stock

14

PLATE, CLUTCH 1

BR9-16324-10-00

—

$9.34

In stock

15

PLATE, CLUTCH 2

4B1-16325-00-00

—

$19.92

In stock

15

PLATE, CLUTCH 2

5VY-16325-20-00

1
Out of stock

15

PLATE, CLUTCH 1

BR9-16324-10-00

—

$9.34

In stock

16

WASHER, PLATE

90201-20030-00

—

$6.14

In stock

17

WASHER, CONICAL SPRING

90208-20001-00

—
Out of stock

18

NUT

90179-20020-00

—
Out of stock

19

BEARING

93310-33277-00

—

$40.38

In stock

20

ROD, PUSH 1

B7N-16356-00-00

—

$52.38

In stock

21

PUSH LEVER ASSY

1RC-16340-01-00

—

$24.29

In stock

22

SPRING, TORSION

90508-18051-00

—

$5.28

In stock

23

WASHER, PLATE

90201-10029-00

—

$6.28

In stock

24

CIRCLIP(10W)

99009-10400-00

—

$3.91

In stock

25

PLATE, THRUST 2

B7N-16164-00-00

—

$9.66

In stock

26

PLATE, THRUST 2

2C0-16164-00-00

—

$8.78

In stock

27

SPACER 1

1RC-16181-00-00

—

$56.55

In stock

28

OIL SEAL (3X3)

93102-15212-00

—

$7.34

In stock

29

BEARING

93315-21570-00

—

$14.64

In stock

30

AXLE, PUSH LEVER

5VY-16382-10-00

—

$69.12

In stock

31

BEARING

93317-11096-00

—
Out of stock

32

WASHER(6TA)

92907-08600-00

—

$2.52

In stock

33

CIRCLIP

99080-07600-00

1

$2.89

In stock

34

GASKET, CRANKCASE COVER 2

B7N-15461-01-00

—

$13.06

In stock

35

CLUTCH PLATE KIT

B7N-W001G-01-00

—
Out of stock

36

FRICTION PLATE KIT

B7N-W001M-00-00

—

$127.95

In stock
