2024 Yamaha MT09 (MT09RL) Shift Shaft Diagram

← All diagrams

Find the part on the Shift Shaft diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

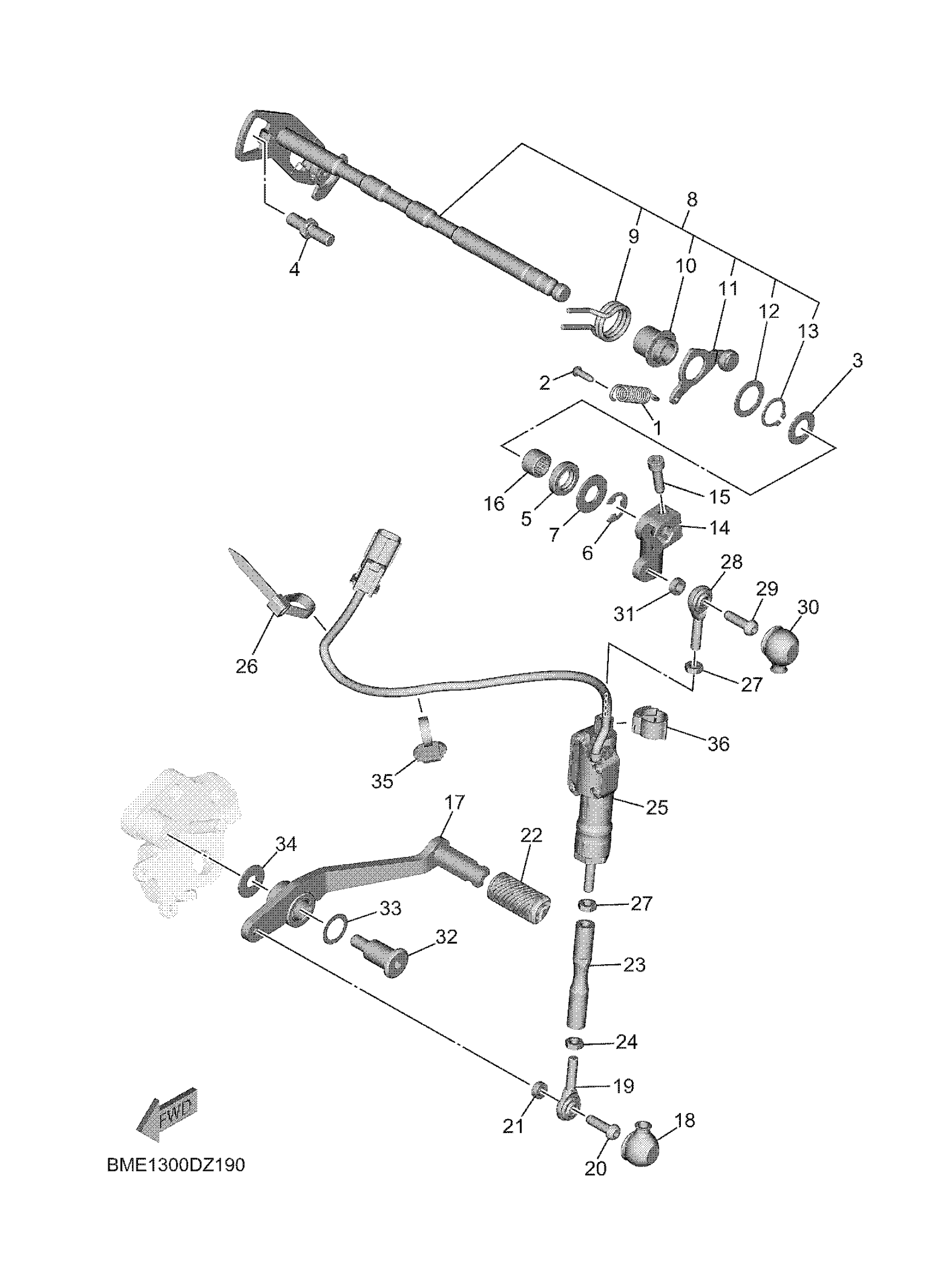

2024 Yamaha MT09 (MT09RL) Shift Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPRING

B7N-18143-00-00

1

$1.95

In stock

2

HOOK, SPRING

132-16346-00-00

1
Out of stock

3

WASHER, PLATE (5N6)

90201-127E1-00

1

$3.68

In stock

4

STOPPER, SCREW

5VK-18127-00-00

—

$10.89

In stock

5

OIL SEAL (12X22X5-371)

93102-12106-00

1
Out of stock

6

CIRCLIP

99002-10600-00

1

$6.28

In stock

7

WASHER, PLATE (353)

90201-12575-00

1
Out of stock

8

SHIFT SHAFT ASSY

B7N-18101-00-00

—

$90.05

In stock

9

SPRING, TORSION

90508-32141-00

—

$6.91

In stock

10

SPACER

B7N-18175-00-00

—

$15.95

In stock

11

STOPPER LEVER ASSY

B7N-18140-00-00

—

$22.74

In stock

12

WASHER, PLATE (30X)

90201-177G4-00

1
Out of stock

13

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

14

ARM, SHIFT

B7N-18112-00-00

—

$39.51

In stock

15

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

16

BEARING

93317-11295-00

—

$38.97

In stock

17

PEDAL, SHIFT

BME-18111-00-00

—

$49.89

In stock

18

COVER, DUST

4XV-18154-00-00

—

$6.72

In stock

19

JOINT, ROD 2

5LV-18117-00-00

—

$29.13

In stock

20

BOLT, BUTTON HEAD

92012-06020-00

—

$6.28

In stock

21

COLLAR

90387-06322-00

—

$5.86

In stock

22

COVER, SHIFT PEDAL

BME-18113-00-00

—

$9.46

In stock

23

ROD, SHIFT

B7N-18115-00-00

—

$26.09

In stock

24

NUT (2H9)

90170-06228-00

—

$5.20

In stock

25

SHIFT SENSOR ASSY.

BME-82480-00-00

—

$310.06

In stock

26

CLAMP

90464-13077-00

—

$6.68

In stock

27

NUT(650)

95380-06700-00

—

$6.17

In stock

28

JOINT, ROD 1

5LV-18116-10-00

—

$29.08

In stock

29

BOLT, BUTTON HEAD

92012-06020-00

—

$6.28

In stock

30

COVER, DUST

4XV-18154-00-00

—

$6.72

In stock

31

COLLAR

90387-06322-00

—

$5.86

In stock

32

BOLT

4C8-27434-10-00

—

$19.48

In stock

33

WASHER, WAVE(6T4)

90206-14086-00

—

$6.18

In stock

34

WASHER 6154275100

90201-08103-00

—

$5.51

In stock

35

CLAMP

90464-25009-00

—

$6.14

In stock

36

CLAMP

90464-14010-00

—

$3.11

In stock
