2021 Yamaha MT07 (MT07ML) Stand & Footrest Diagram

← All diagrams

Find the part on the Stand & Footrest diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

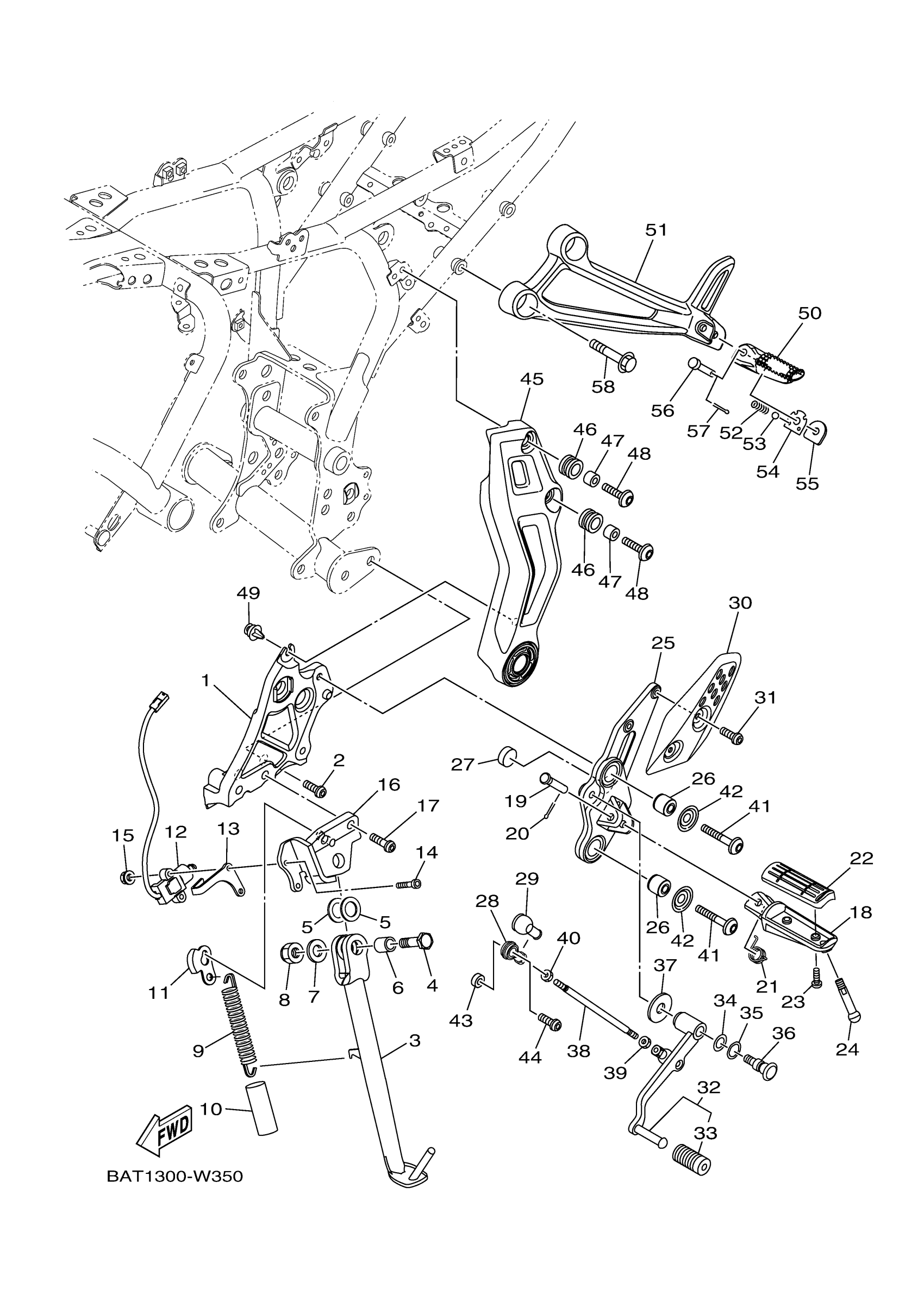

2021 Yamaha MT07 (MT07ML) Stand & Footrest Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, ADAPTER 1

B34-274A3-01-00

1

$87.14

In stock

2

BOLT

90111-10006-00

1

$4.63

In stock

3

STAND, SIDE

BAT-27311-00-00

1

$54.41

In stock

4

BOLT

90101-10025-00

1

$7.51

In stock

5

WASHER, PLATE

90201-17018-00

—

$1.46

In stock

6

COLLAR

90387-10050-00

—

$19.49

In stock

7

WASHER, PLATE

90201-10035-00

1

$3.56

In stock

8

NUT, SELF-LOCKING

90185-10023-00

—

$5.45

In stock

9

SPRING, TENSION

90506-23018-00

1

$19.23

In stock

10

GUIDE, SIDE STAND

5VX-27351-00-00

1

$6.43

In stock

11

LINK, SIDE STAND

5VX-27315-00-00

1

$5.93

In stock

12

SWITCH, SIDE STAND

1WS-82566-01-00

1

$49.50

In stock

13

HOLDER

1WS-2419A-00-00

—

$7.05

In stock

14

BOLT, HEXAGON SOCK

90110-05071-00

1

$2.37

In stock

15

NUT, S/L FLANGE

95607-05200-00

1

$6.86

In stock

16

BRACKET, SIDE STAN

1WS-27321-00-00

—

$63.26

In stock

17

BOLT,HEX. SOCKET BUTTON

90111-10059-00

—
Out of stock

18

FOOTREST

1WS-27451-00-00

—

$31.30

In stock

19

PIN, CLEVIS

91702-08040-00

—

$4.08

In stock

20

PIN, COTTER

91490-25020-00

—

$2.94

In stock

21

SPRING, TORSION

90508-18056-00

—

$1.32

In stock

22

COVER, FOOTREST

3YX-27413-00-00

—

$25.22

In stock

23

SCREW, PAN HEAD(3YL)

98580-05014-00

1

$6.99

In stock

24

BOLT

90109-08225-00

—

$5.14

In stock

25

BRACKET 2

1WS-27442-10-00

—

$81.83

In stock

26

DAMPER, FOOTREST

36Y-27414-00-00

—

$21.75

In stock

27

STOPPER, MAIN STAND

5VX-27114-00-00

—

$6.38

In stock

28

JOINT, ROD 1

5VX-18116-00-00

—

$60.18

In stock

29

COVER, DUST

5VX-18154-00-00

—

$5.11

In stock

30

PLATE 1

1WS-27445-10-00

—

$36.42

In stock

31

BOLT, BUTTON HEAD(3JP)

92014-06012-00

—
Out of stock

32

SHIFT PEDAL ASSY

BAT-18110-00-00

—

$53.92

In stock

33

COVER, SHIFT PEDAL

1WS-18113-00-00

—

$4.48

In stock

34

WASHER, PLATE

90201-12051-00

—

$6.29

In stock

35

WASHER, WAVE (17W)

90206-12074-00

—

$6.98

In stock

36

BOLT

4BP-27434-11-00

—

$2.57

In stock

37

WASHER, PLATE

90201-08053-00

—
Out of stock

38

ROD, SHIFT

5A8-18115-00-00

—

$27.02

In stock

39

NUT

90170-06026-00

—

$6.31

In stock

40

Nut

95314-06700-00

—

$6.26

In stock

41

—

$7.02

In stock

42

WASHER(1UF)

90209-08295-00

—

$6.66

In stock

43

COLLAR

90387-06106-00

—

$5.43

In stock

44

BOLT, BUTTON HEAD

92012-06020-00

—

$6.28

In stock

45

COVER 1

BAT-27453-00-00

—

$11.08

In stock

46

GROMMET

90480-14003-00

—

$6.25

In stock

47

COLLAR

90387-06057-00

—

$6.15

In stock

48

SCREW(4DN)

90149-06302-00

—

$4.29

In stock

49

RIVET

90269-08008-00

—

$1.62

In stock

50

FOOTREST, REAR 1

B7N-27431-00-00

—

$11.80

In stock

51

BRACKET 4

1WS-2741L-02-00

—

$74.57

In stock

52

SPRING, COMPRESSION (22N)

90501-12743-00

—
Out of stock

53

BALL

93501-04011-00

—
Out of stock

54

WASHER, SPECIAL

5VX-27437-00-00

—

$6.71

In stock

55

WASHER, SPECIAL

BAT-27437-00-00

—

$1.54

In stock

56

PIN, CLEVIS

91702-08040-00

—

$4.08

In stock

57

PIN, COTTER

91490-25020-00

—

$2.94

In stock

58

—

$6.32

In stock
