2021 Yamaha MT07 (MT07ML) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

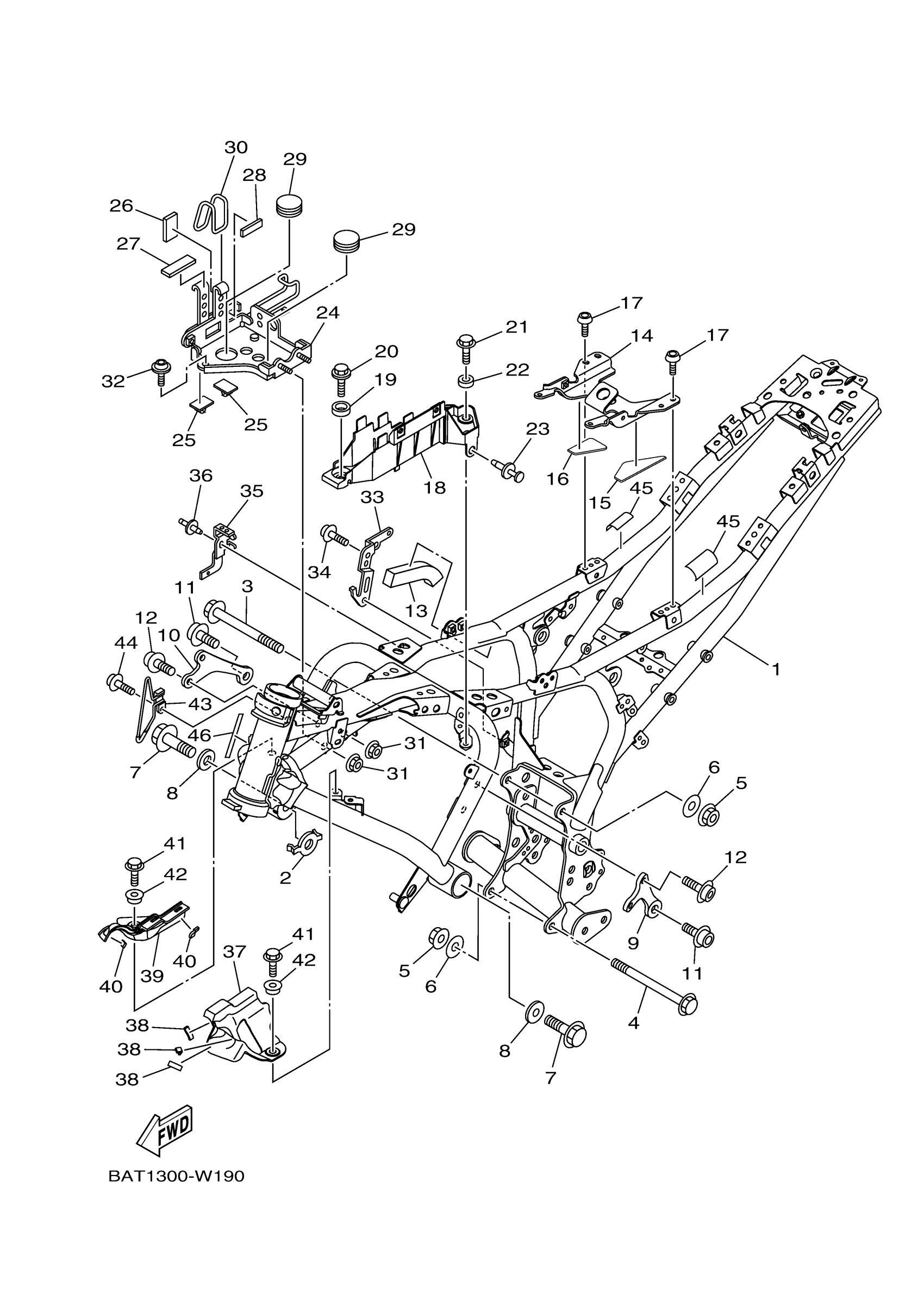

2021 Yamaha MT07 (MT07ML) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

BAT-21110-11-00

1

$1,197.99

In stock

2

PLATE 1

1WS-2191B-00-00

1

$15.31

In stock

3

BOLT, FLANGE

90105-10219-00

1

$5.74

In stock

4

BOLT, FLANGE

90105-10349-00

—

$13.14

In stock

5

NUT

90179-10024-00

1

$8.78

In stock

6

WASHER, PLATE

90201-10035-00

1

$3.56

In stock

7

BOLT, FLANGE

90105-12092-00

—

$11.86

In stock

8

WASHER, PLATE

90201-13020-00

1

$3.03

In stock

9

STAY, ENGINE 1

BAT-21315-00-00

1

$15.42

In stock

10

STAY, ENGINE 2

BAT-21316-00-00

1

$15.42

In stock

11

BOLT, HEXAGON SOCK

90110-10044-00

1

$4.12

In stock

12

BOLT, HEXAGON SOCK

90110-08111-00

1

$2.94

In stock

13

DAMPER, PLATE

90520-20003-00

1

$6.26

In stock

14

BRACKET, SEAT FITT

BAT-21946-00-00

1

$53.83

In stock

15

SEAT 1

B4C-2112B-00-00

1

$3.89

In stock

16

SHEET,2

BAT-2113C-00-00

—

$4.03

In stock

17

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

18

COVER 3

1WS-2117N-00-00

—

$8.46

In stock

19

COLLAR

90387-1001B-00

1

$3.02

In stock

20

BOLT, WITH WASHER

90119-06209-00

—

$5.45

In stock

21

BLOT, FLANGE DEEP RECESS

95D32-06012-00

—

$6.05

In stock

22

COLLAR

90387-06106-00

—

$5.43

In stock

23

RIVET

90269-06002-00

—
Out of stock

24

BRACKET

1WS-21158-00-00

—

$61.48

In stock

25

CLAMP(3YL)

90464-25160-00

—

$9.72

In stock

26

DAMPER, PLATE

90520-01004-00

—

$0.75

In stock

27

DAMPER, SEAT

3UF-24737-00-00

—

$4.14

In stock

28

DAMPER

5DM-28371-00-00

—
Out of stock

29

GROMMET (2A6)

90480-30167-00

—

$9.22

In stock

30

BAND, TOOL

4XV-21376-00-00

—
Out of stock

31

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

32

BOLT,HEX. SOCKET BUTTON

90111-06122-00

—

$4.25

In stock

33

BRACKET 8

1WS-2161J-00-00

—

$5.22

In stock

34

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

35

BRACKET 2

1WS-2175U-00-00

—

$31.09

In stock

36

RIVET(4PH)

90269-07077-00

—

$6.92

In stock

37

COVER 4

1WS-2117R-00-00

—

$5.86

In stock

38

PLATE, FOOTREST

1HX-27415-00-00

—

$6.38

In stock

39

COVER 5

1WS-2117T-01-00

—

$4.71

In stock

40

PLATE, FOOTREST

1HX-27415-00-00

—

$6.38

In stock

41

BOLT, FLANGE DEEP RECESS

95D07-06012-00

—

$0.34

In stock

42

C0LLAR

90387-062M9-00

—
Out of stock

43

GUIDE, CABLE

BU2-21288-00-00

—

$18.48

In stock

44

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

45

SEAL

5VN-21268-00-00

1

$12.14

In stock

46

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock
