2021 Yamaha MT07 (MT07ML) Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

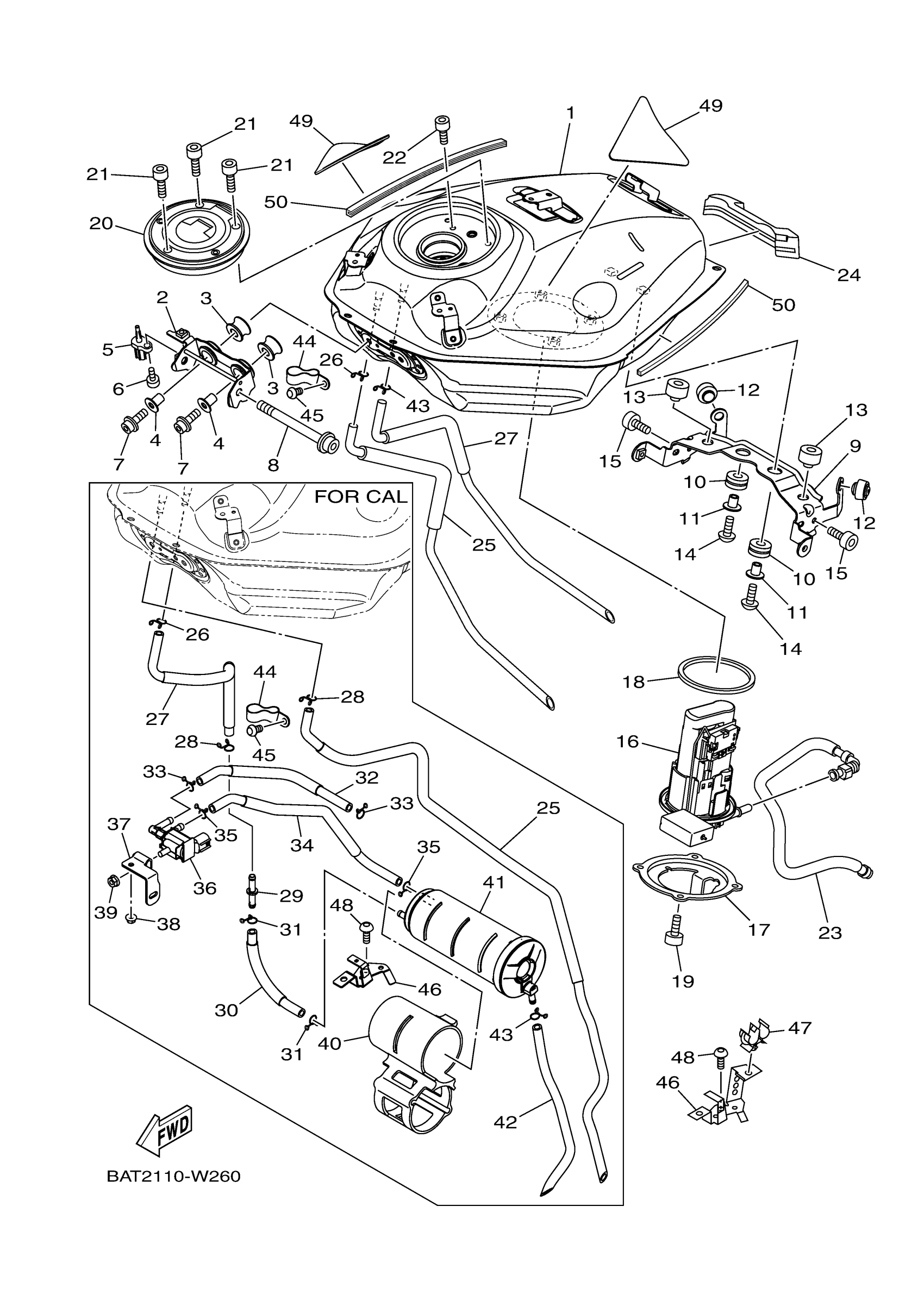

2021 Yamaha MT07 (MT07ML) Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL TANK COMP.

BAT-24110-00-00

—

$271.46

In stock

2

BRACKET, TANK FITT

BAT-2412Y-00-00

—

$25.29

In stock

3

GROMMET

3D7-24339-00-00

1

$3.29

In stock

4

COLLAR

90387-06136-00

1
Out of stock

5

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

1

$29.26

In stock

6

SCREW, PAN

98517-05012-00

1

$3.91

In stock

7

BOLT, HEXAGON SOCKET HEAD

90110-06172-00

1

$8.14

In stock

8

BOLT, FLANGE

95817-08100-00

1

$4.32

In stock

9

BRACKET, TANK FITT

BAT-2413Y-00-00

—

$42.18

In stock

10

GROMMET

90480-16003-00

—

$8.14

In stock

11

COLLAR

90387-06287-00

—

$8.38

In stock

12

STOPPER, MAIN STAND

5UY-27114-00-00

1

$1.62

In stock

13

STOPPER MAIN STAND

278-27114-00-00

1

$8.45

In stock

14

BOLT,HEX. SOCKET BUTTON

90111-06084-00

1

$4.92

In stock

15

BOLT,SOCKET

91317-06012-00

1

$6.17

In stock

16

FUEL PUMP COMP.

1WS-13907-10-00

—

$382.23

In stock

17

BRACKET, FUEL PUMP

1WS-24491-01-00

—

$12.97

In stock

18

O-RING

1RC-24486-00-00

—

$24.52

In stock

19

BOLT

91312-05010-00

—

$4.92

In stock

20

CAP ASSY

39P-24602-00-00

—

$220.96

In stock

21

—

$7.48

In stock

22

BOLT, SOCKET

91317-05010-00

—

$1.68

In stock

23

PIPE, FUEL 1

1WS-13971-01-00

—

$74.43

In stock

24

DAMPER, SIDE COVER

B4C-2411J-00-00

—

$11.38

In stock

25

PIPE, OVERFLOW

1WS-24318-00-00

—

$27.72

In stock

26

CLIP

90467-090A2-00

—

$2.51

In stock

27

PIPE 2

1WS-24312-10-00

—

$22.23

In stock

43

CLIP

90467-090A2-00

—

$2.51

In stock

44

CLAMP 1

1WS-24135-00-00

—

$9.55

In stock

45

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

46

BRACKET, CANISTOR

1WS-2419F-00-00

—

$13.98

In stock

47

CLAMP

90464-11007-00

—

$3.54

In stock

48

BOLT,HEX. SOCKET BUTTON

90111-06119-00

—

$6.26

In stock

49

DAMPER, PLATE 1

BAT-2414H-00-00

—

$2.83

In stock

50

MOLD, FUEL TANK

3D7-24188-00-00

—

$24.68

In stock
