2021 Yamaha MT07 (MT07ML) Fuel Tank 2 Diagram

← All diagrams

Find the part on the Fuel Tank 2 diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

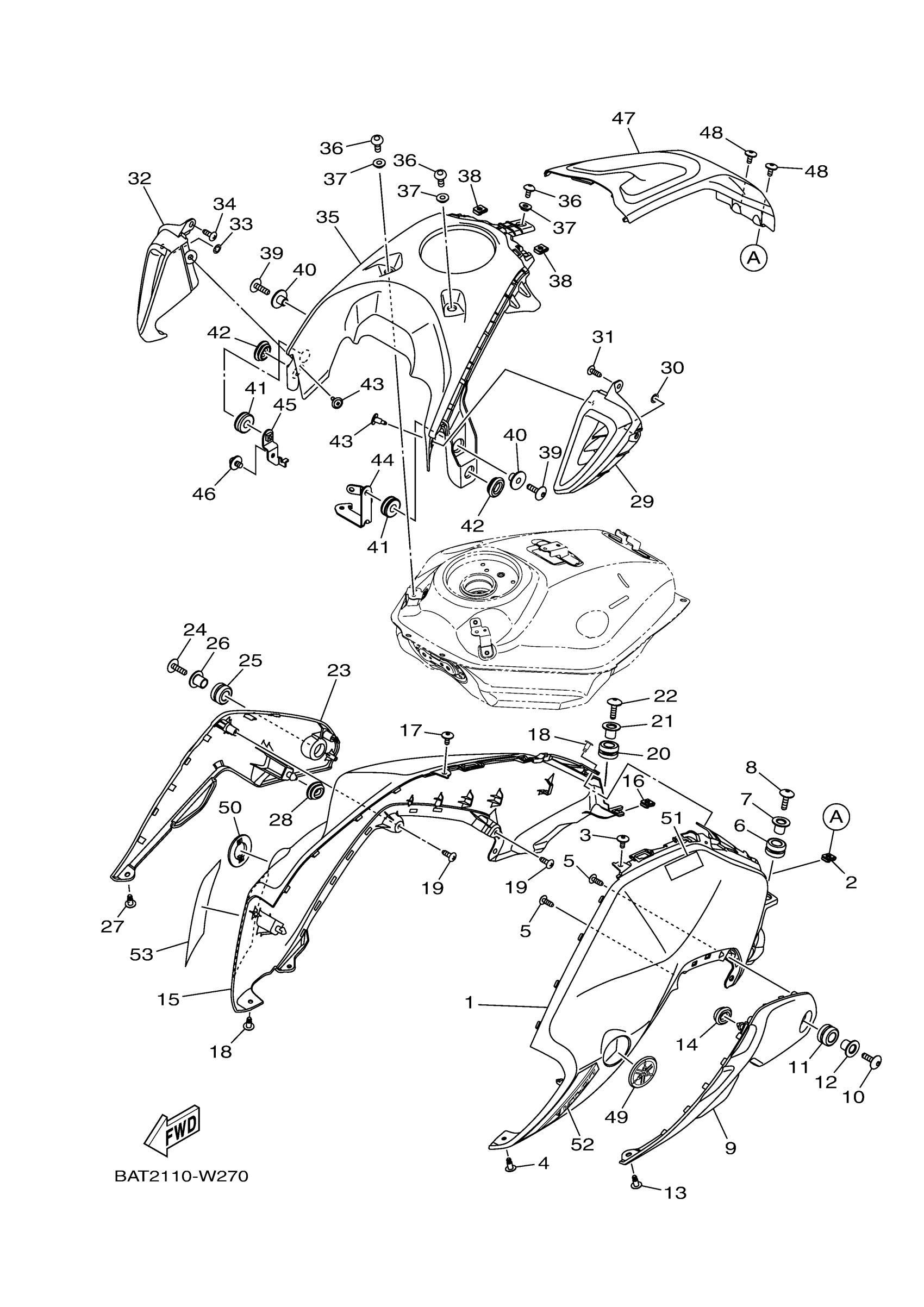

2021 Yamaha MT07 (MT07ML) Fuel Tank 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SIDE 1

BAT-24129-00-P1

1

$79.19

In stock

2

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

3

BOLT

90111-05003-00

1

$6.17

In stock

4

RIVET

90269-06019-00

1

$2.92

In stock

5

SCREW, ROUND TAPPING

90160-05012-00

1

$6.26

In stock

6

GROMMET

90480-17007-00

—

$6.32

In stock

7

COLLAR

90387-10107-00

1

$4.54

In stock

8

1

$3.77

In stock

9

SEAT, KNEE GRIP 1

BAT-24121-00-00

1

$18.82

In stock

10

1

$3.77

In stock

11

GROMMET

90480-17007-00

—

$6.32

In stock

12

COLLAR

90387-10107-00

1

$4.54

In stock

13

RIVET

90269-06019-00

1

$2.92

In stock

14

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

15

COVER, SIDE 2

BAT-24139-00-P1

1

$80.77

In stock

16

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

17

BOLT

90111-05003-00

1

$6.17

In stock

18

RIVET

90269-06019-00

1

$2.92

In stock

19

SCREW, ROUND TAPPING

90160-05012-00

1

$6.26

In stock

20

GROMMET

90480-17007-00

—

$6.32

In stock

21

COLLAR

90387-10107-00

1

$4.54

In stock

22

1

$3.77

In stock

23

SEAT, KNEE GRIP 2

BAT-24122-00-00

—

$18.82

In stock

24

1

$3.77

In stock

25

GROMMET

90480-17007-00

—

$6.32

In stock

26

COLLAR

90387-10107-00

1

$4.54

In stock

27

RIVET

90269-06019-00

1

$2.92

In stock

28

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

29

SCOOP, AIR 1

BAT-2137W-00-00

—

$17.58

In stock

30

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

31

SCREW, ROUND TAPPING

90160-05012-00

1

$6.26

In stock

32

SCOOP, AIR 2

BAT-2137X-00-00

—

$17.17

In stock

33

NUT, SPRING (6E5)

90183-05M02-00

—

$0.42

In stock

34

SCREW, ROUND TAPPING

90160-05012-00

1

$6.26

In stock

35

COVER, CAP

BAT-2464E-00-00

—

$43.55

In stock

36

BOLT

90111-05002-00

—

$5.18

In stock

37

COLLAR

90387-05071-00

—

$3.01

In stock

38

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

39

BOLT,HEX. SOCKET BUTTON

90111-06084-00

—

$4.92

In stock

40

COLLAR

90387-07042-00

—

$4.14

In stock

41

GROMMET(2AL)

90480-14452-00

—

$6.68

In stock

42

GROMMET(4BH)

90480-01559-00

—

$4.80

In stock

43

RIVET

90269-06081-00

—

$5.69

In stock

44

BRACKET, CAP

BAT-2463E-00-00

—

$8.02

In stock

45

BRACKET, SEAT

BAT-2412F-00-00

—

$6.22

In stock

46

BOLT,HEX. SOCKET BUTTON

90111-06122-00

—

$4.25

In stock

47

COVER, TOP

BAT-2171A-00-00

—

$31.75

In stock

48

BOLT

90111-05003-00

1

$6.17

In stock

49

EMBLEM

1RC-2413B-02-00

—
Out of stock

50

EMBLEM

1RC-2413B-02-00

—
Out of stock

51

LABEL, CAUTION

1TP-2118K-A2-00

—

$6.02

In stock

52

GRAPHIC, 1

BAT-217F1-20-00

—

$30.20

In stock

53

GRAPHIC, 2

BAT-217F2-20-00

—

$30.20

In stock
