2021 Yamaha MT07 (MT07ML) Cylinder Head Diagram

← All diagrams

Find the part on the Cylinder Head diagram for your 2021 Yamaha MT07 (MT07ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

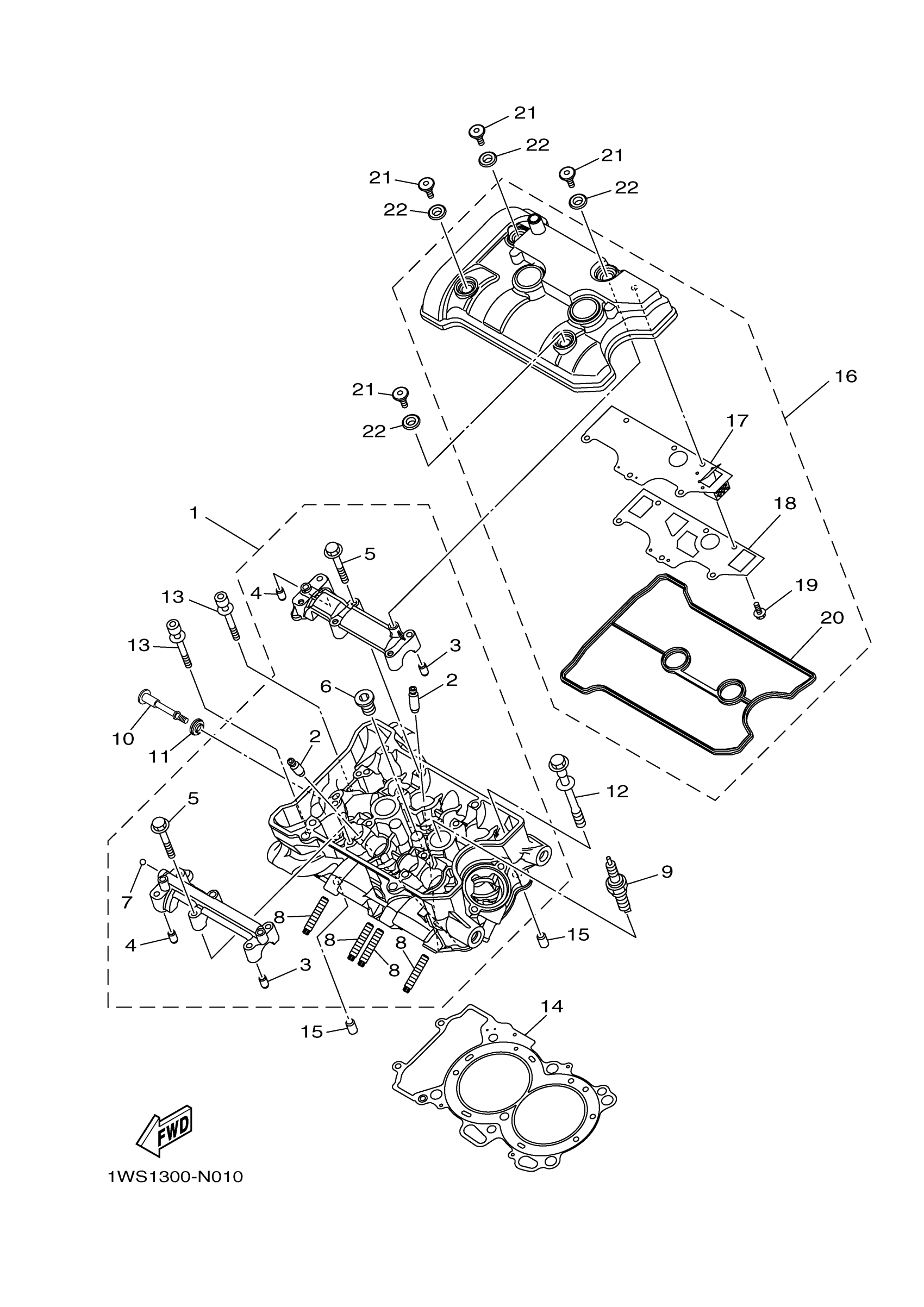

2021 Yamaha MT07 (MT07ML) Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CYLINDER HEAD ASSY

BAT-11101-09-00

—

$1,155.32

In stock

2

GUIDE, VALVE 1

4D9-11133-10-00

1

$75.03

In stock

3

PIN, DOWEL(3XW)

91808-16023-00

1

$5.48

In stock

4

PIN, DOWEL(3XW)

91808-16023-00

1

$5.48

In stock

5

BOLT, WASHER BASED

90105-06027-00

1

$6.23

In stock

6

PLUG, STRAIGHT SCREW

90340-18002-00

1

$9.09

In stock

7

BALL

93501-04011-00

1
Out of stock

8

BOLT, STUD

90116-08087-00

1

$7.51

In stock

9

PLUG, SPARK (NGK LMAR8A-9)

LMA-R8A9S-00-00

1

$12.76

In stock

10

BOLT

90109-06293-00

1

$12.38

In stock

11

RUBBER, MOUNT 1

5VY-1111G-00-00

1

$10.68

In stock

12

BOLT, WITH WASHER

90119-10056-00

1

$8.91

In stock

13

BOLT, HEXAGON SOCKET HEAD

90110-06081-00

1

$2.66

In stock

14

GASKET, CYLINDER H

1WS-11181-00-00

1

$43.89

In stock

15

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

16

COVER, CYLINDER HE

1WS-11190-10-00

—

$159.58

In stock

17

PLATE, BREATHER

1WS-11165-01-00

—

$13.29

In stock

18

GASKET, BREATHER C

1WS-11169-00-00

—

$10.74

In stock

19

BOLT, FLANGE

90105-05025-00

1

$0.95

In stock

20

GASKET, HEAD COVER 1

1WS-11193-01-00

—

$21.12

In stock

21

BOLT(4BP)

90109-066F0-00

—
Out of stock

22

RUBBER, MOUNT 1

5VY-1111G-00-00

1

$10.68

In stock
