2023 Yamaha MT-03 (MT03PL) Electrical 3 Diagram

← All diagrams

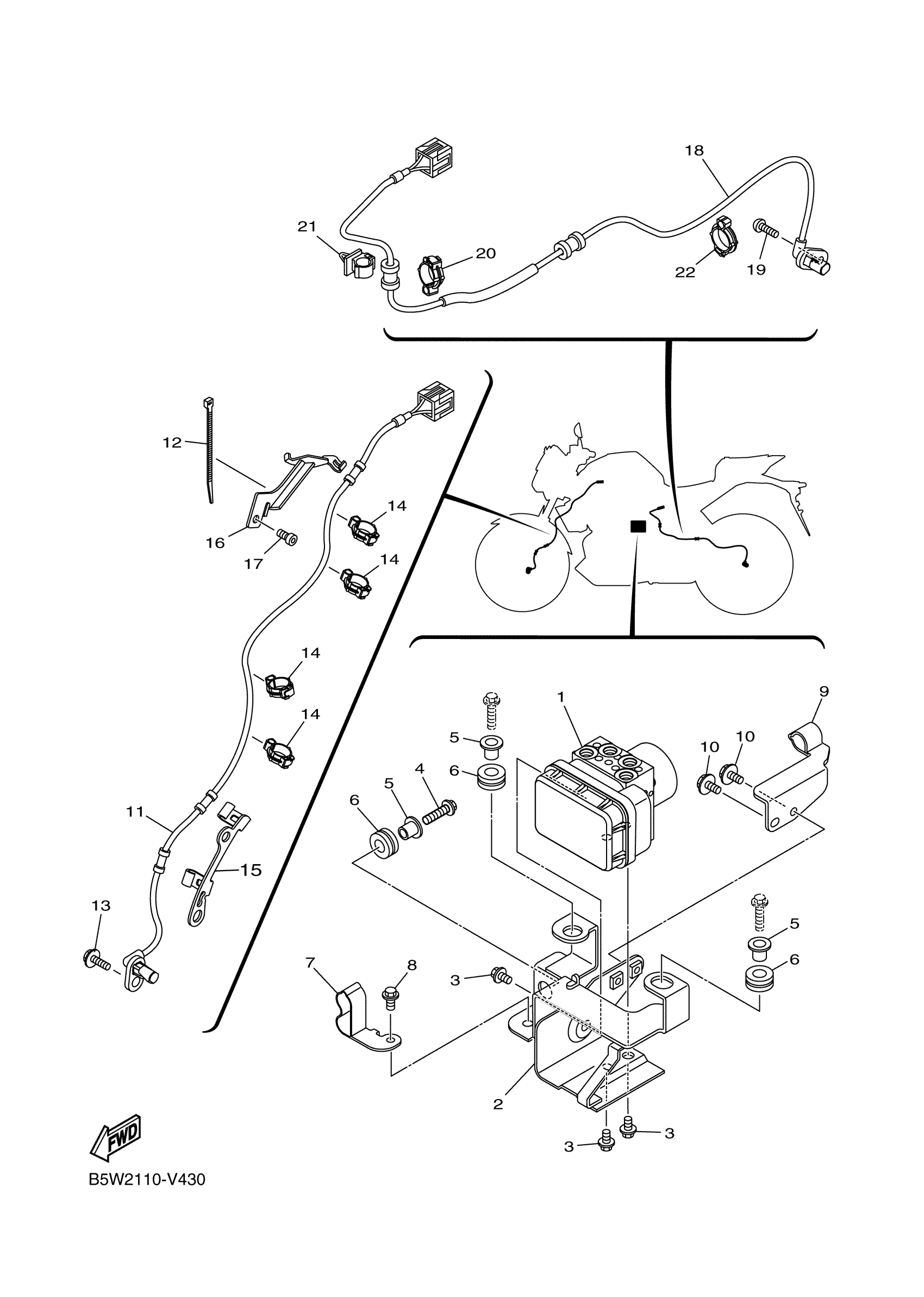

Find the part on the Electrical 3 diagram for your 2023 Yamaha MT-03 (MT03PL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2023 Yamaha MT-03 (MT03PL) Electrical 3 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HYDRAULIC UNIT ASS

2WD-85930-07-00

—

$1,050.99

In stock

2

BRACKET 1

B1X-F175T-00-00

1

$18.92

In stock

3

BOLT, FLANGE

95022-06010-00

1

$5.45

In stock

4

BOLT, FLANGE

95022-06025-00

1

$1.46

In stock

5

COLLAR

90387-06M60-00

1

$8.99

In stock

6

GROMET (3X3)

90480-14229-00

1

$6.17

In stock

7

HOLDER, BRAKE HOSE

2WD-F5886-00-00

—

$4.68

In stock

8

BOLT, FLANGE(4MY)

95027-06012-00

1

$3.28

In stock

9

HOLDER, BRAKE HOSE 1

2WD-F5875-00-00

—

$6.42

In stock

10

BOLT, FLANGE(4MY)

95027-06012-00

1

$3.28

In stock

11

WHEEL SENSOR ASSY, FRONT

2WD-85970-01-00

—

$130.82

In stock

12

CLAMP (5MX1)

90464-22800-00

—

$0.55

In stock

13

BOLT, WASHER BASED(JA9)

90105-06696-00

1

$6.29

In stock

14

CLAMP

90464-12013-00

1

$6.37

In stock

15

WIRE, HOLDER 1

B5L-F3318-00-00

1

$7.68

In stock

16

WIRE, HOLDER 2

B6W-F3319-00-00

—

$26.14

In stock

17

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

18

WHEEL SENSOR ASSY, REAR

2WD-85980-01-00

—

$127.35

In stock

19

BOLT, BUTTON HEAD

92012-06016-00

—
Out of stock

20

CLAMP

90464-14803-00

1

$0.48

In stock

21

CLAMP

90464-10800-00

—

$1.23

In stock

22

CLAMP

90464-14803-00

1

$0.48

In stock
