1983 Kawasaki LTD Shaft Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1983 Kawasaki LTD Shaft, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

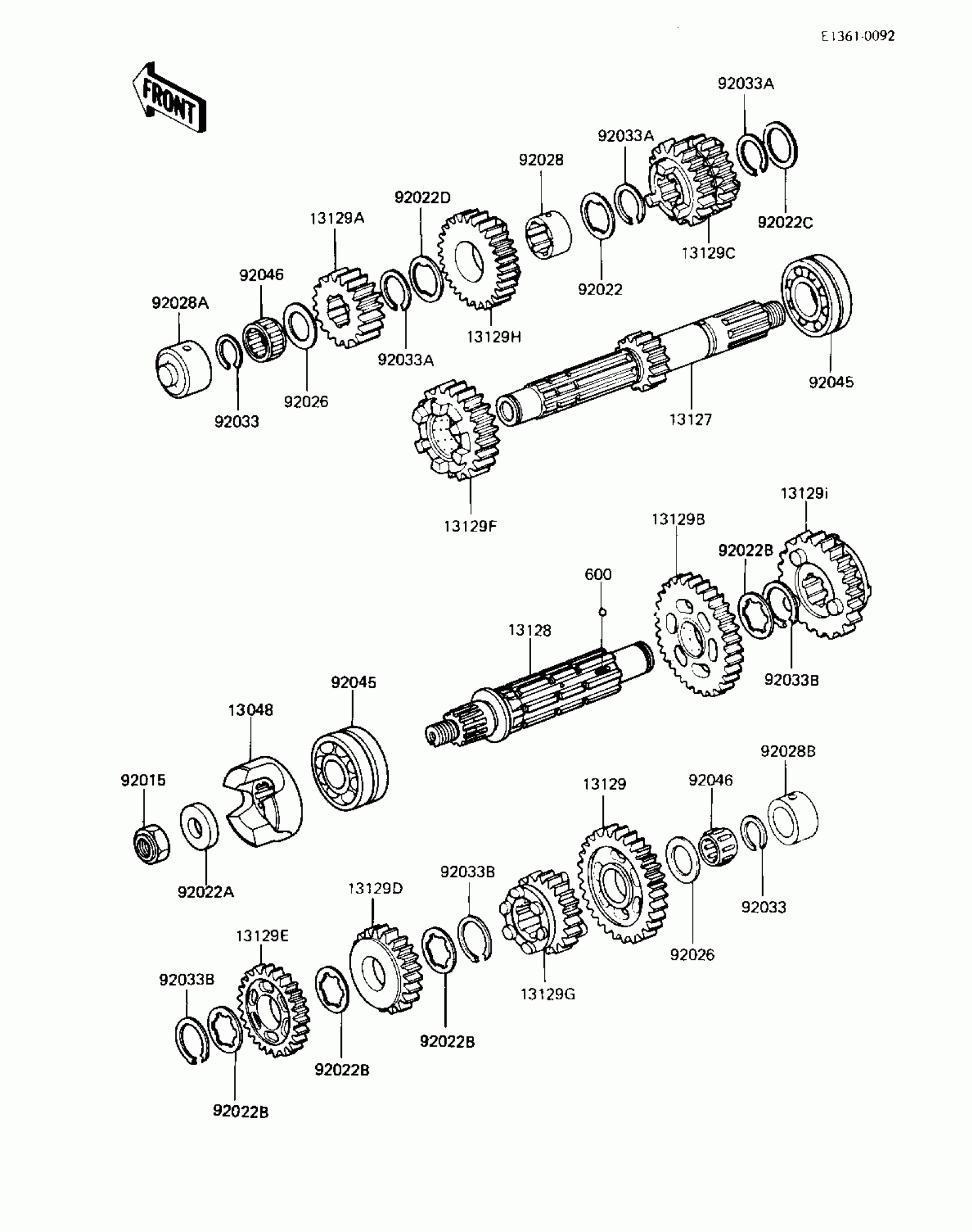

1983 Kawasaki LTD Shaft Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

1

$105.66

In stock

13127

SHAFT,DRIVE,14T

13127-1008

1
Out of stock

13128

SHAFT-TRANSMISSION OU

13128-1043

1
Out of stock

13129

LOW GEAR,OUTPUT,36T

13129-1076

1
Out of stock

13129A

GEAR,INPUT 2ND,18T

13129-1077

1
Out of stock

13129B

GEAR,OUTPUT 2ND,32T

13129-1078

1
Out of stock

13129C

GEAR,INPUT 3RD&4TH,21T&24T

13260-1195

1
Out of stock

13129D

3RD GEAR,OUTPUT,29T

13129-1080

1
Out of stock

13129E

4TH GEAR,OUTPUT,27T

13129-1081

1
Out of stock

13129F

5TH GEAR,DRIVE SHAFT

13129-1082

1
Out of stock

13129G

GEAR,OUTPUT 5TH,25T

13129-1083

1
Out of stock

13129H

GEAR,INPUT TOP,27T

13129-1658

1
Out of stock

13129I

GEAR,OUTPUT TOP,23T

13129-1662

1
Out of stock

92015

NUT,LOCK,14MM

92015-1067

1
Out of stock

92022

WASHER,TOOTHED,25.3X30X1

92022-1072

1
Out of stock

92022A

WASHER,14.1X31X5

92022-1115

1

$11.41

In stock

92022B

1

$5.74

In stock

92022C

WASHER,25.3X30X1

92022-161

1

$8.44

In stock

92022D

WASHER,TOOTHED,25.5X32X1

92024-033

1
Out of stock

92026

SPACER,20.3X30X2.0

92026-1022

1

$4.92

In stock

92028

1

$32.44

In stock

92028A

BUSHING,INPUT SHAFT

92028-1186

1

$32.93

In stock

92028B

BUSHING,26X34X16.6

92028-180

1

$29.37

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033B

1

$3.69

In stock

92045

1

$74.98

In stock

92046

1

$23.88

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
