1983 Kawasaki LTD Shaft Front Bevel Gears Diagram

← All diagrams

Find the part on the Front Bevel Gears diagram for your 1983 Kawasaki LTD Shaft, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

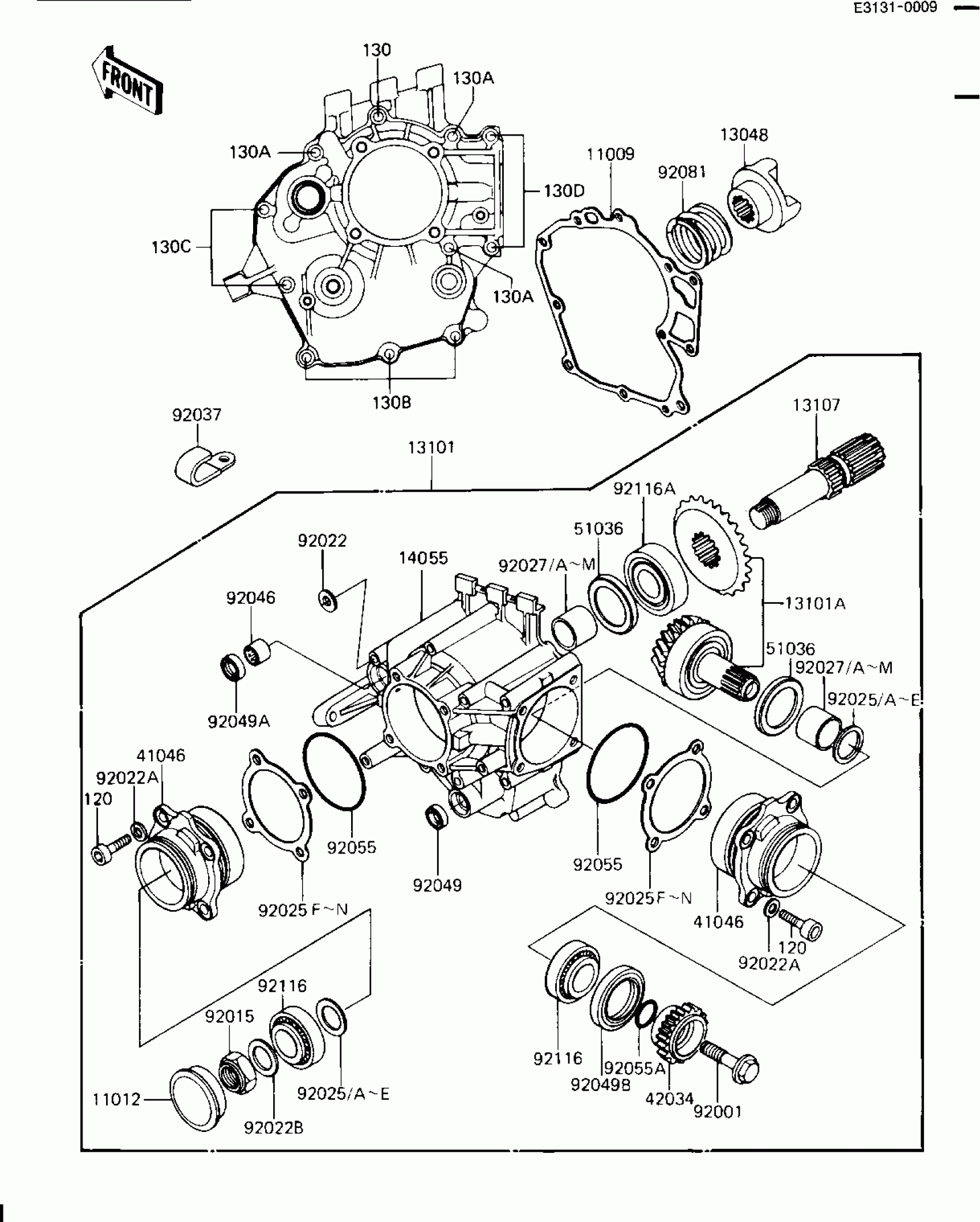

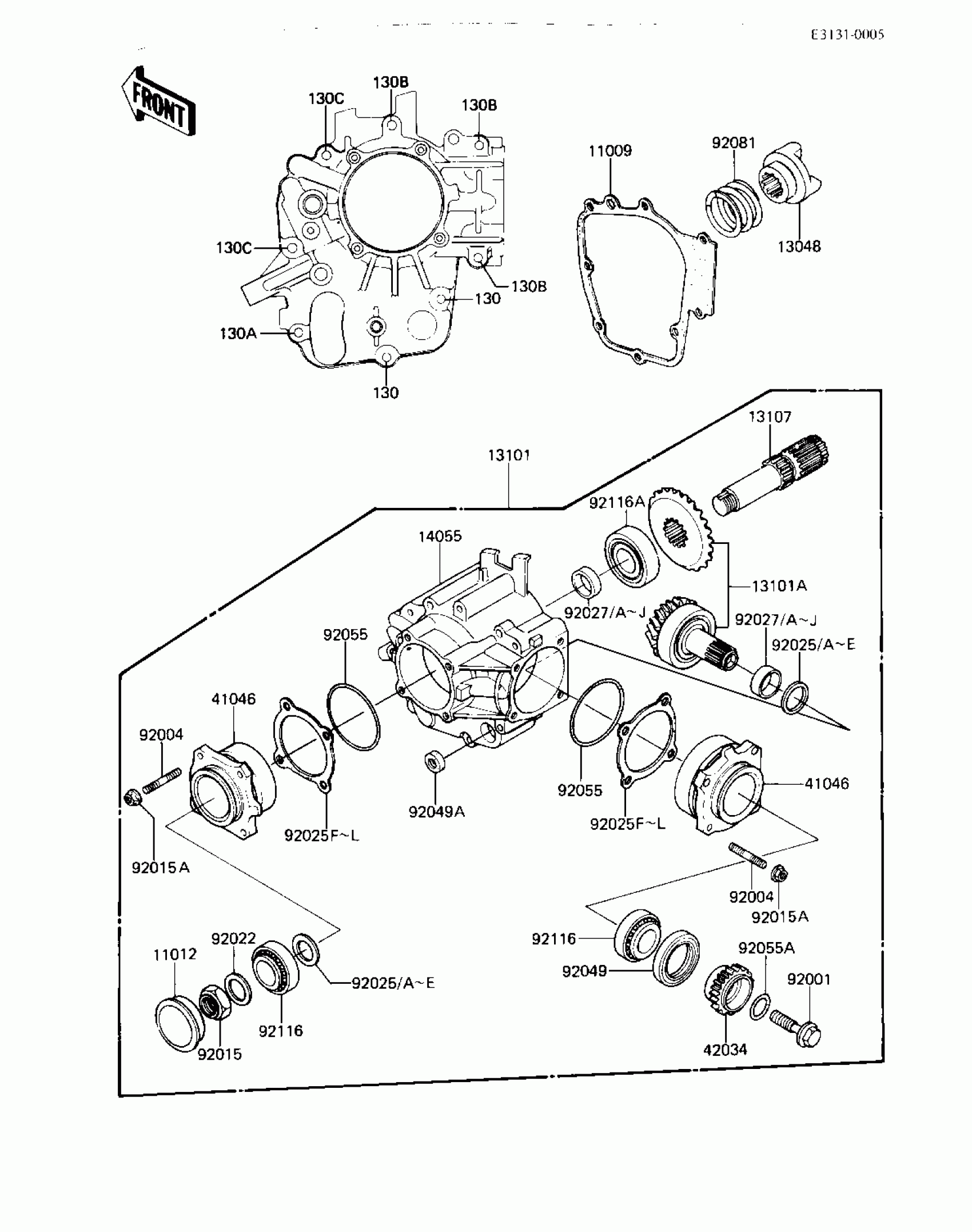

1983 Kawasaki LTD Shaft Front Bevel Gears Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,GEAR CASE

11060-1052

1
Out of stock

11012

CAP

11012-1071

1

$31.87

In stock

13048

CAM-DAMPER,BEVEL GEAR

13048-1013

1
Out of stock

13101

GEAR-ASSY,BEVEL,FR

13101-1029

1
Out of stock

13101A

GEAR-ASSY,FRONT BEVEL

13101-5034

1
Out of stock

13107

SHAFT,BEVEL GEAR,FR

13107-1032

1
Out of stock

14055

CASE-GEAR,BEVEL,FR

14055-1010

1

$593.39

In stock

41046

HOUSING-BEARING,FR

41046-1014

1

$164.84

In stock

42034

COUPLING,FR DRIVEN

42034-1091

1

$135.99

In stock

92001

BOLT,FLANGED,12X42

92001-1169

1

$21.76

In stock

92004

STUD,6X22

92004-059

1
Out of stock

92015

NUT,20M/M

92015-1065

1
Out of stock

92015A

NUT,FLANGED,6MM

92015-1078

1
Out of stock

92022

WASHER,20.3X36X2.3

92022-1116

1

$6.82

In stock

92025

SHIM,25.2X29.8X1.70

92025-1072

—
Out of stock

92025A

SHIM,25.2X29.8X1.72

92025-1073

—
Out of stock

92025B

SHIM,25.2X29.8X1.74

92025-1074

—
Out of stock

92025C

SHIM,25.2X29.8X1.76

92025-1075

—
Out of stock

92025D

SHIM,25.2X29.8X1.78

92025-1076

—
Out of stock

92025E

SHIM,25.2X29.8X1.80

92025-1077

—
Out of stock

92025F

SHIM,T=0.10

92025-1258

—
Out of stock

92025G

SHIM,T=0.15

92025-1259

—
Out of stock

92025H

SHIM,T=0.20

92025-1260

—
Out of stock

92025I

SHIM,T=0.30

92025-1261

—
Out of stock

92025J

SHIM,T=0.60

92025-1262

—
Out of stock

92025X

SHIM,T=0,90

92025-1263

—
Out of stock

92025L

SHIM,T=1.20

92025-1264

—
Out of stock

92027

—

$10.93

In stock

92027A

—

$10.93

In stock

92027B

—

$10.93

In stock

92027C

—

$10.93

In stock

92027D

—

$10.93

In stock

92027E

—

$10.93

In stock

92027F

—

$10.93

In stock

92027G

—

$10.93

In stock

92027H

—

$10.93

In stock

92027I

—

$10.93

In stock

92027J

—

$10.93

In stock

92049

SEAL-OIL,TC35527

92049-1038

1
Out of stock

92049A

SEAL-OIL,TB13225.5

92051-005

1
Out of stock

92055

O RING,65MM

671B2565

1

$7.04

In stock

92055A

RING-O,ID=18.64

92055-1044

1

$4.41

In stock

92081

SPRING,CAM DAMPER

92081-1425

1

$34.39

In stock

92116

1

$33.21

In stock

92116A

1

$44.54

In stock

130

BOLT,FLANGED,6X25

130G0625

1
Out of stock

130A

BOLT-FLANGED,6X40

130G0640

1
Out of stock

130B

BOLT-FLANGED,6X75

130G0675

1
Out of stock

130C

BOLT-FLANGED,6X90

130G0690

1
Out of stock
