2023 Suzuki LT-Z50M3 Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 2023 Suzuki LT-Z50M3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

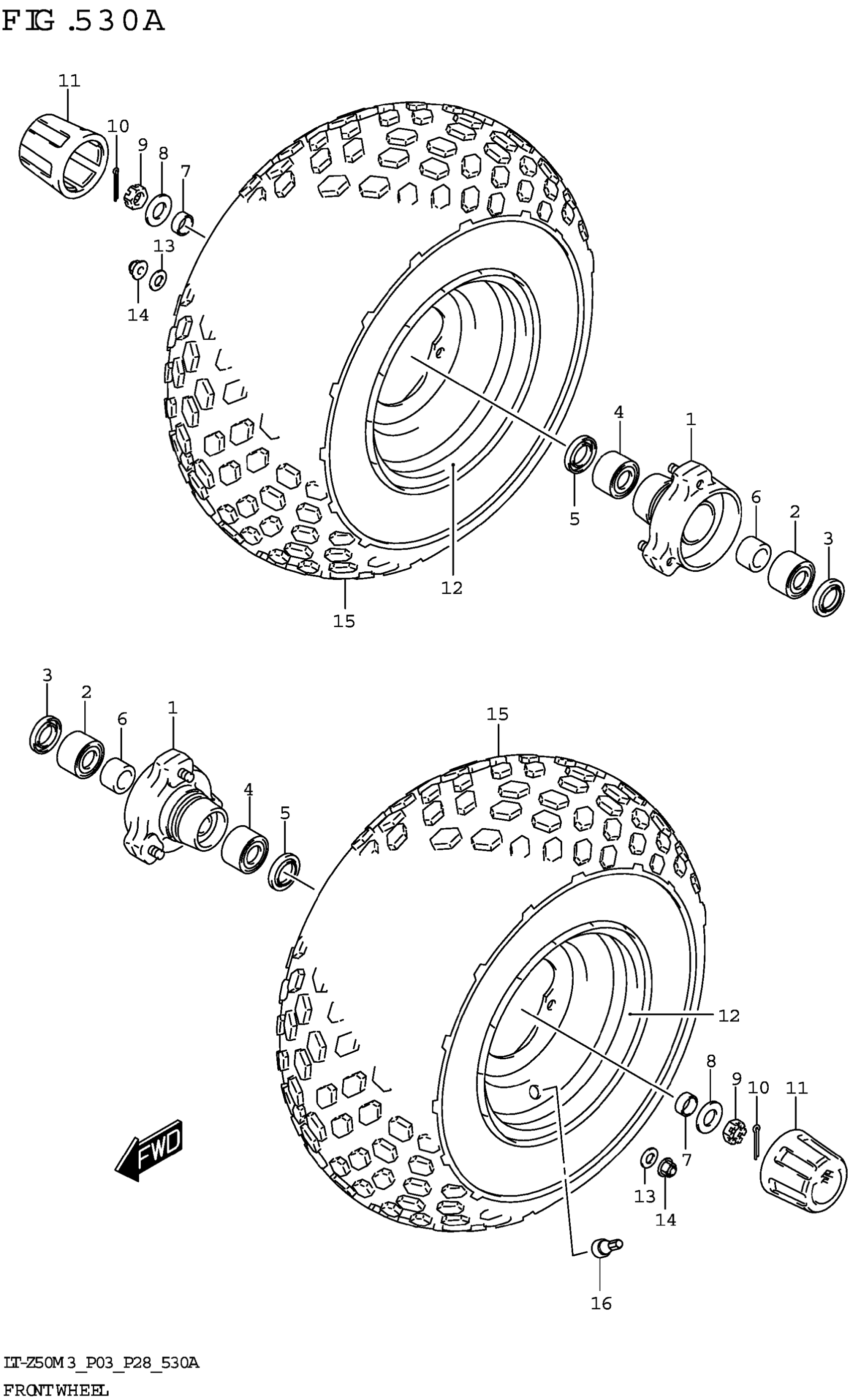

2023 Suzuki LT-Z50M3 Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB,FRONT WHEEL

54110-43F00

2
Out of stock

2

BEARING (17X40X12)

09262-17031

2
Out of stock

3

SEAL,OIL (22X40X6)

09283-22028

2
Out of stock

4

BEARING (15X35X11)

09262-15024

2
Out of stock

5

OIL SEAL (20X35X5)

09283-20057

2
Out of stock

6

SPACER,FRONT HUB BEARING INNE

54731-40B00

2
Out of stock

7

SPACER,FRONT AXLE

54741-40B00

2
Out of stock

8

WASHER

08322-0114B

2
Out of stock

9

NUT

08314-4014B

2
Out of stock

10

PIN

04111-3025A

2
Out of stock

11

CAP,WHEEL CENTER

54725-18A00

2
Out of stock

12

RIM,FR WHEEL (7X6.0AT,SILVER)

55310-43F00-13L

2
Out of stock

13

WASHER

08322-01087

6
Out of stock

14

NUT

08319-3108A

6
Out of stock

15

TIRE (AT16X8-7)

55110-43F10

2
Out of stock

16

VALVE ASSY,WHEEL RIM (TR412)

43130-24A00

2
Out of stock
