2009 Suzuki LT-Z400 Steering Knuckle Diagram

← All diagrams

Find the part on the Steering Knuckle diagram for your 2009 Suzuki LT-Z400, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

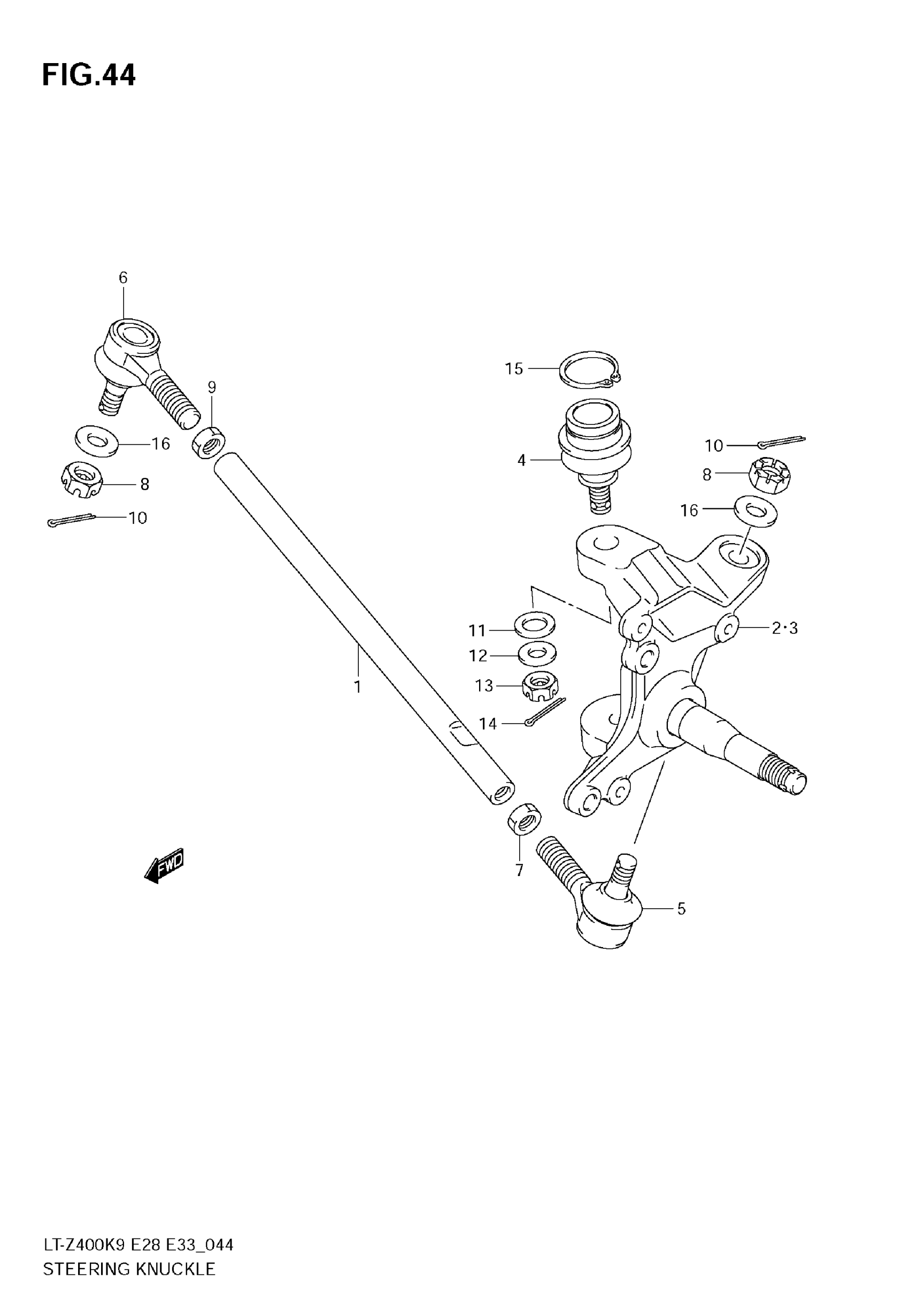

2009 Suzuki LT-Z400 Steering Knuckle Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TIE ROD, STEERING

51281-33H00

2
Out of stock

2

KNUCKLE, STEERING RH

51230-33H00

1
Out of stock

3

KNUCKLE, STEERING LH

51240-33H00

1
Out of stock

4

END, KNUCKLE STEERING UPPER

51210-31G10

2
Out of stock

5

ROD, END RH

51260-45G00

2
Out of stock

6

ROD, END LH

51270-45G00

2
Out of stock

7

NUT, TIE ROD RH

51283-09F00

2
Out of stock

8

NUT, ROD END

08314-4010B

4
Out of stock

9

NUT, TIE ROD LH

09140-12035

2
Out of stock

10

COTTER PIN, ROD END

04111-2020A

4
Out of stock

11

WASHER, END

09160-10098

8
Out of stock

12

WASHER, KNUCKLE END

09162-10010

4
Out of stock

13

NUT, END

08314-4010B

8
Out of stock

14

COTTER PIN, KNUCKLE END

04111-2020A

4
Out of stock

15

CIRCLIP This part replaces 08331-3130A.

08331-31309

2
Out of stock

16

WASHER, ROD END LOCK

09162-10010

4
Out of stock
