1976 Yamaha LB802A (LB802AC) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

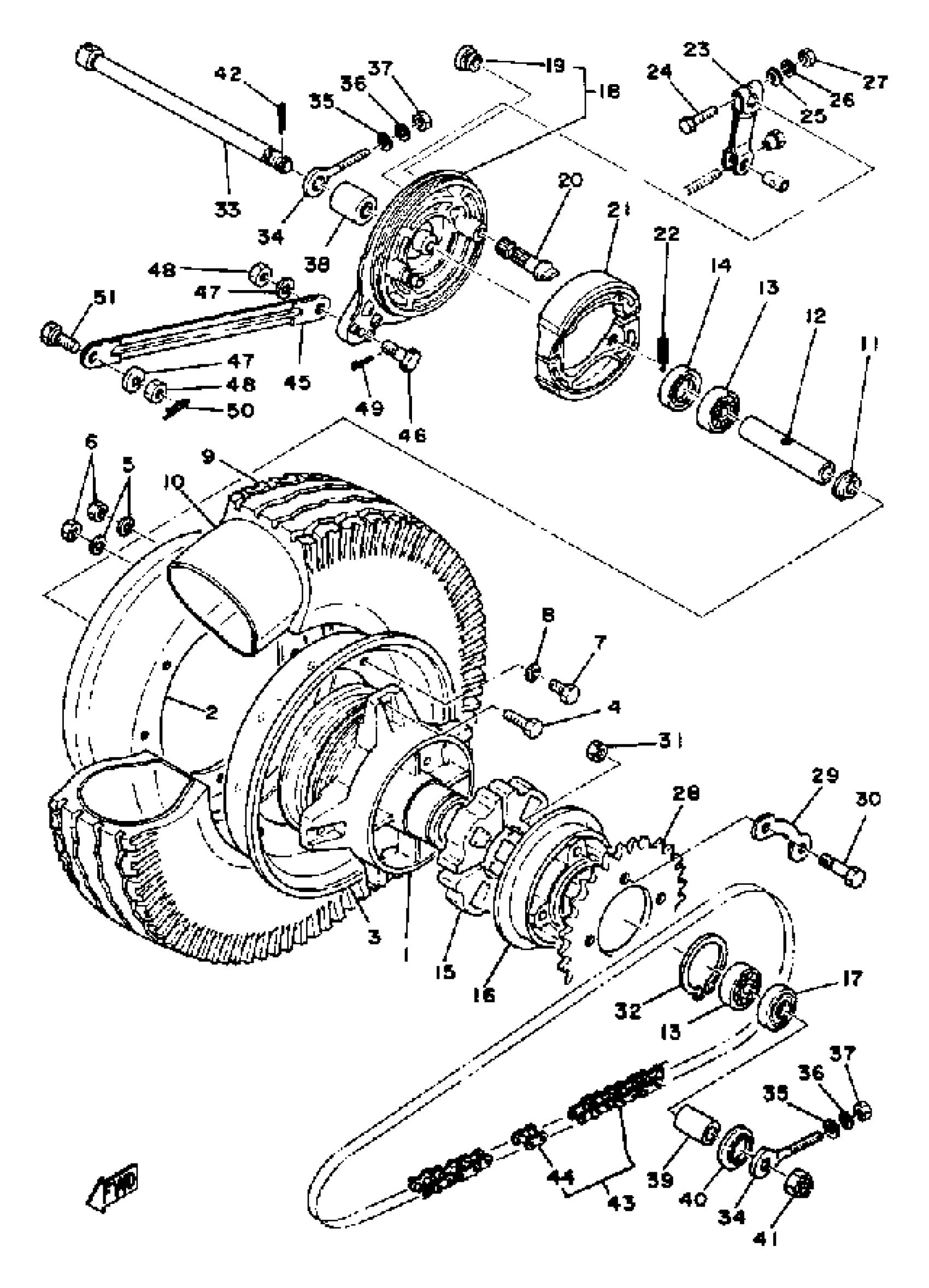

1976 Yamaha LB802A (LB802AC) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

(561-25311-00-00)

1
Out of stock

2

PANEL, WHEEL 1

(395-25337-00-35)

1
Out of stock

3

PANEL, WHEEL 2

1L4-25347-00-00

—

$41.85

In stock

3

PANEL, WHEEL 2

(395-25347-00-35)

1
Out of stock

4

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

NUT(6L2)

95333-08600-00

1

$3.20

In stock

7

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

8

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

9

TIRE (5F5)

94140-08747-00

1

$144.49

In stock

10

TUBE

94240-08136-00

1
Out of stock

11

FLANGE, SPACER

109-25315-00-00

1

$6.20

In stock

12

SPACER (439-25317-00)

90560-12110-00

1
Out of stock

13

BEARING

93306-30102-00

1
Out of stock

14

OIL SEAL (21X37X7-102)

93104-21016-00

1
Out of stock

15

DAMPER, CLUTCH

304-25364-01-00

—

$21.12

In stock

16

CLUTCH, HUB

(561-25366-00-00)

1
Out of stock

17

OIL SEAL(3TU)

93106-20033-00

—
Out of stock

18

BRAKE SHOE PLT ASSEMBLY

(339-25320-10-00)

1
Out of stock

19

GROMMET (397)

90480-10068-00

—

$6.77

In stock

20

CAM SHAFT

122-25351-02-00

—

$36.95

In stock

21

BRAKE SHOE KIT

2JL-W253E-20-00

—

$25.53

In stock

22

SPRING, TENSION (566).

90506-16150-00

—

$6.98

In stock

23

LEVER, CAMSHAFT

102-25355-01-00

1
Out of stock

24

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

25

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

28

SPROCKET, DRIVEN

122-25431-19-00

—

$23.49

In stock

29

WASHER

4AW-25412-00-00

—

$4.24

In stock

30

BOLT(1AJ)

90101-08672-00

—

$2.69

In stock

31

NUT, HEXAGON (509)

90170-08158-00

—

$1.10

In stock

32

CIRCLIP, S-TYPE

(93410-47030-00)

1
Out of stock

33

AXLE, WHEEL

439-25381-01-00

1
Out of stock

34

PULLER, CHAIN

3AC-2538G-10-00

—

$11.72

In stock

35

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

36

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

37

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

38

COLLAR 102253830000

90387-12412-00

—

$13.75

In stock

39

COLLAR (40E)

90387-120F9-00

—

$3.38

In stock

40

COVER, HUB DUST

(561-25367-00-00)

1
Out of stock

41

NUT CASTLE(481)

90171-12005-00

—

$7.35

In stock

42

PIN, COTTER

91490-30030-00

—

$7.15

In stock

43

CHAIN, DRIVE

9Y580-52087-00

—
Out of stock

44

JOINT, CHAIN (29A)

94680-52001-00

—

$2.77

In stock

45

BAR, TENSION

561-25371-00-00

1
Out of stock

46

BOLT

90109-08369-00

1
Out of stock

47

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

48

. NUT

95380-08700-00

1

$3.07

In stock

49

PIN, COTTER

91490-20025-00

—

$1.31

In stock

50

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

51

BOLT (183-25378-00)

90109-08368-00

—

$7.00

In stock
