1976 Yamaha LB802A (LB802AC) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 1976 Yamaha LB802A (LB802AC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

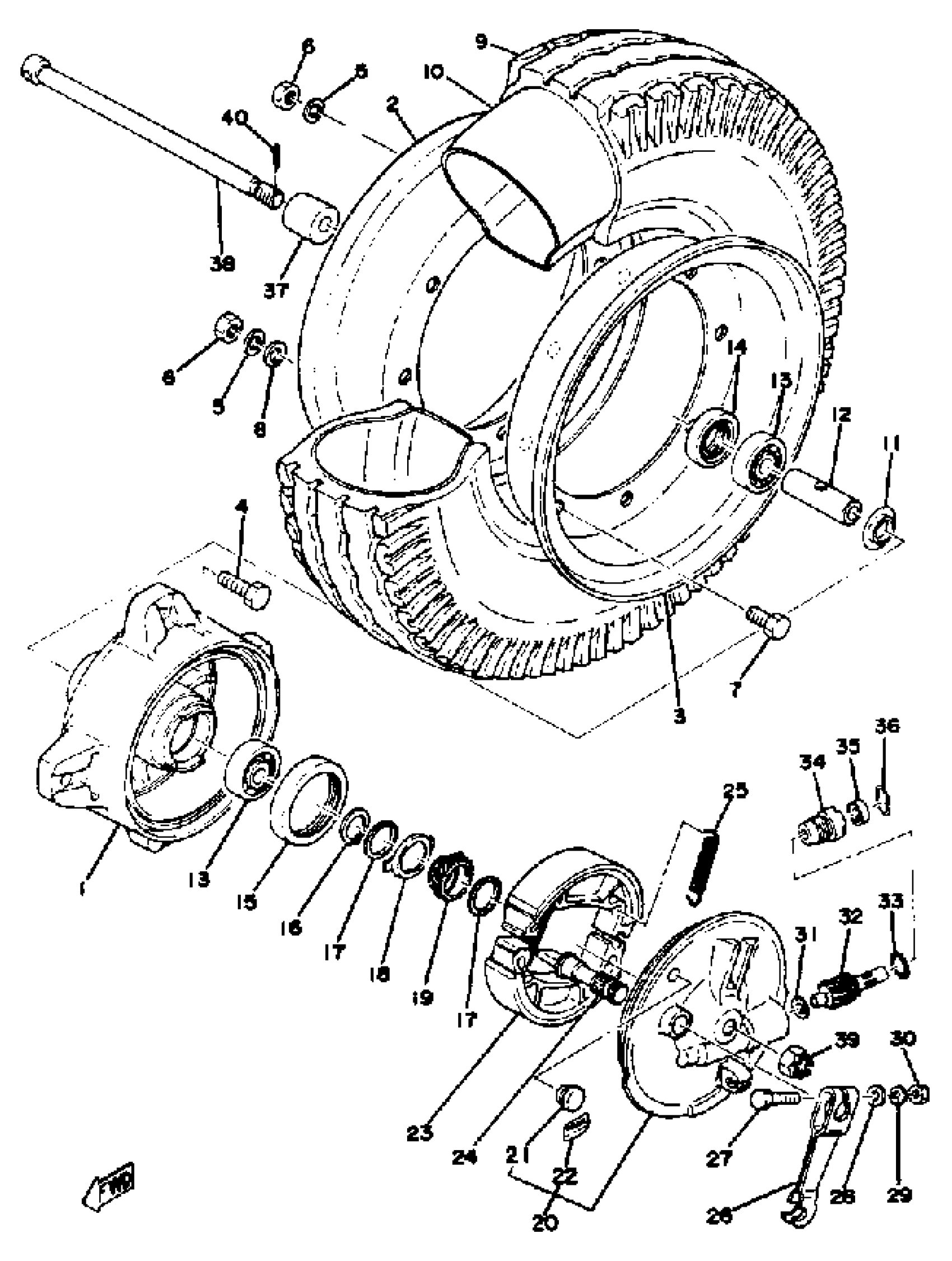

1976 Yamaha LB802A (LB802AC) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FRONT

(439-25111-01-35)

1
Out of stock

2

PANEL, WHEEL 1

1L4-25337-00-00

—

$41.85

In stock

2

PANEL, WHEEL 1

(395-25337-00-35)

1
Out of stock

3

PANEL, WHEEL 2

1L4-25347-00-00

—

$41.85

In stock

3

PANEL, WHEEL 2

(395-25347-00-35)

1
Out of stock

4

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

5

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

6

NUT(6L2)

95333-08600-00

1

$3.20

In stock

7

BOLT, HEXAGON

97013-08016-00

1

$1.32

In stock

8

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

9

TIRE (5F5)

94140-08747-00

1

$144.49

In stock

10

TUBE

94240-08136-00

1
Out of stock

11

FLANGE, SPACER 2

2E9-25116-00-00

1

$6.38

In stock

12

SPACER

90560-10104-00

1
Out of stock

13

BRG,R-B 6300 35MM 58G NT

93306-30003-00

1
Out of stock

14

OIL SEAL (20X35X7-136)

93102-20009-00

—

$9.10

In stock

15

SEAL,OIL

93105-47007-00

—
Out of stock

16

CIRCLIP(1AR)

99009-20400-00

—
Out of stock

17

WASHER, PLATE 1832514700

90201-20269-00

—
Out of stock

18

CLUTCH, METER

183-25149-00-00

—
Out of stock

19

GEAR, DRIVE

(439-25135-00-00)

1
Out of stock

20

BRAKE SHOE PLT ASSEMBLY

393-25016-10-35

1
Out of stock

21

GROMMET (397)

90480-10068-00

—

$6.77

In stock

22

LABEL, INDICATOR

(437-25134-00-00)

1
Out of stock

23

BRAKE SHOE KIT

2JL-W253E-20-00

—

$25.53

In stock

24

CAM SHAFT

122-25351-02-00

—

$36.95

In stock

25

SPRING, TENSION (566).

90506-16150-00

—

$6.98

In stock

26

LEVER, CAMSHAFT 1

109-25155-00-00

1
Out of stock

27

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

28

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

30

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

31

WASHER, PLATE 1832514600

90201-07076-00

—

$5.75

In stock

32

GEAR, METER

(439-25138-00-00)

1
Out of stock

33

O-RING (26H)

93210-14579-00

—

$5.69

In stock

34

BUSHING

109-25136-00-00

—

$8.78

In stock

35

OIL SEAL (7X14X4-136)

93104-07003-00

—

$7.29

In stock

36

RING, STOP

102-25137-00-00

—
Out of stock

37

COLLAR (128-25183-00)

90387-10081-00

—

$7.25

In stock

38

AXLE, WHEEL KIT

99999-02216-00

1
Out of stock

39

NUT 3532518200

90171-10004-00

—

$5.32

In stock

40

PIN, COTTER

91490-20025-00

—

$1.31

In stock
