1978 Yamaha LB50P (LB50PE) Handle -Wire Diagram

← All diagrams

Find the part on the Handle -Wire diagram for your 1978 Yamaha LB50P (LB50PE), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

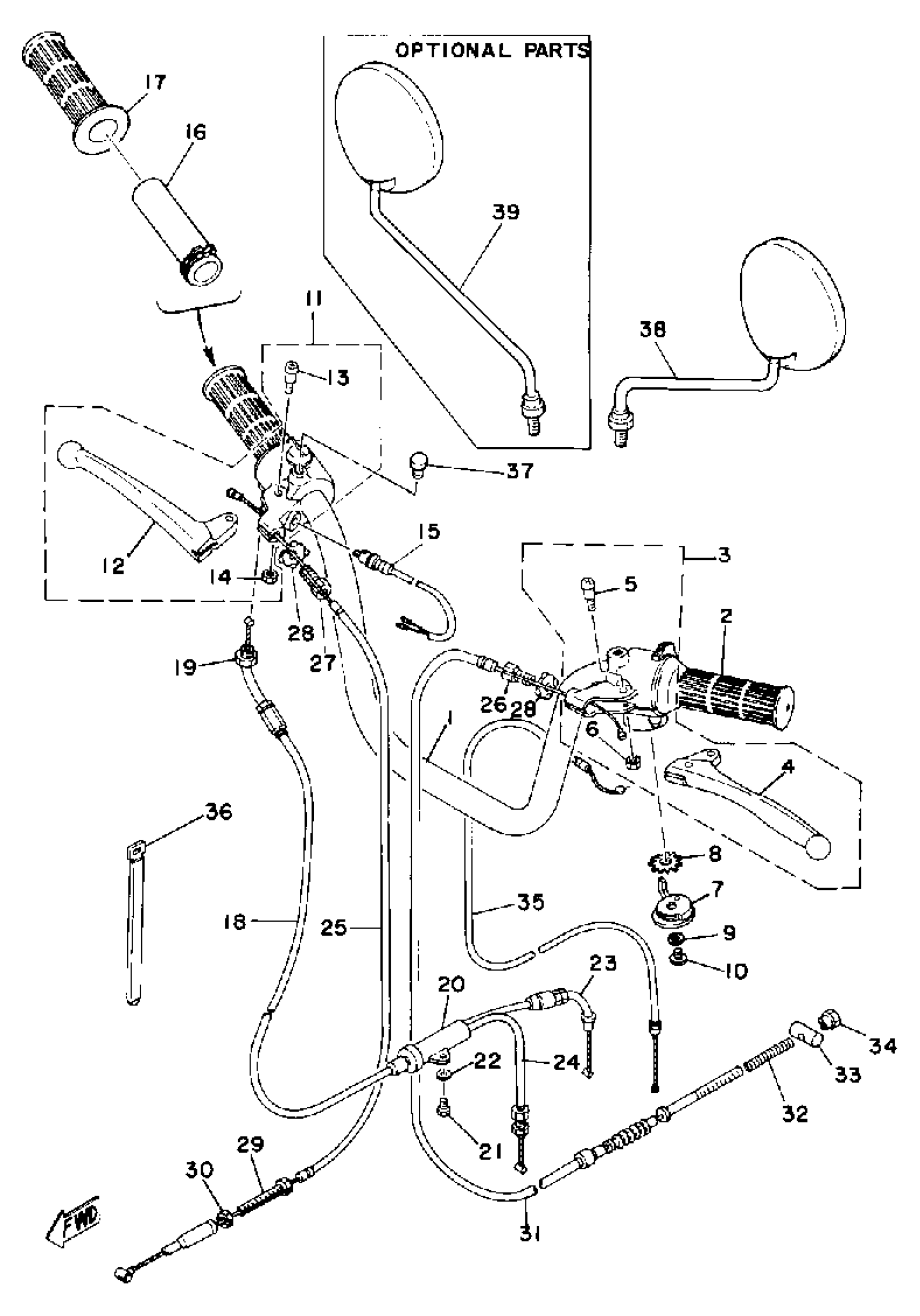

1978 Yamaha LB50P (LB50PE) Handle -Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

(542-26111-01-00)

1
Out of stock

2

GRIP (L.H)

353-26241-00-00

—

$19.12

In stock

3

LEVER HOLDER ASSEMBLY

591-W8271-01-00

1
Out of stock

4

LEVER (L.H)

137-83912-02-38

—

$23.55

In stock

5

SCREW (1E2)

90149-05120-00

1

$6.58

In stock

6

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

7

LEVER, STARTER

3LA-83941-00-00

—

$7.49

In stock

8

WASHER (357)

90209-10131-00

1

$7.94

In stock

9

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

10

SCREW, PAN HEAD(6A3)

97885-06008-00

1

$1.07

In stock

11

LEVER HOLDER ASSEMBLY R

542-W8292-01-00

1
Out of stock

12

LEVER (R.H)

2N3-83922-00-00

1

$26.28

In stock

13

SCREW (1L4)

90149-05121-00

—
Out of stock

14

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

15

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

16

TUBE, GUIDE

1V1-26243-00-00

—

$14.08

In stock

17

GRIP (R.H)

353-26242-00-00

—

$21.92

In stock

18

WIRE, THROTTLE 1

439-26311-00-00

—

$40.34

In stock

19

NUT, HEXAGON

90170-10038-00

—
Out of stock

20

CONNECTOR, CABLE

137-26261-01-00

—
Out of stock

21

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

22

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

23

CABLE, PUMP

439-26321-01-00

—

$16.18

In stock

24

CABLE, THROTTLE 2

1V8-26312-01-00

—

$8.68

In stock

25

CABLE, BRAKE

439-26341-00-00

1
Out of stock

26

BOLT

90123-08002-00

—

$8.93

In stock

27

BOLT

90123-08002-00

—

$8.93

In stock

28

NUT

90179-08030-00

—

$3.78

In stock

29

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

30

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

31

WIRE, BRAKE REAR

439-26351-01-00

—

$42.02

In stock

32

SPRING, (180-27236-00)

90501-10245-00

—

$6.17

In stock

33

PIN 1562723700

90249-12008-00

—

$4.70

In stock

34

NUT (25K)

90179-06411-00

—

$5.10

In stock

35

WIRE, STARTER

439-26331-00-00

—

$20.29

In stock

36

BAND

341-26397-01-00

1
Out of stock

37

PLUG (17J)

90338-07124-00

—

$8.55

In stock

38

REAR VIEW MIRROR ASSY(LEFT)

1Y0-26290-10-00

—

$48.94

In stock

39

—

$48.94

In stock
