2013 Kawasaki KX™85 Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2013 Kawasaki KX™85, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

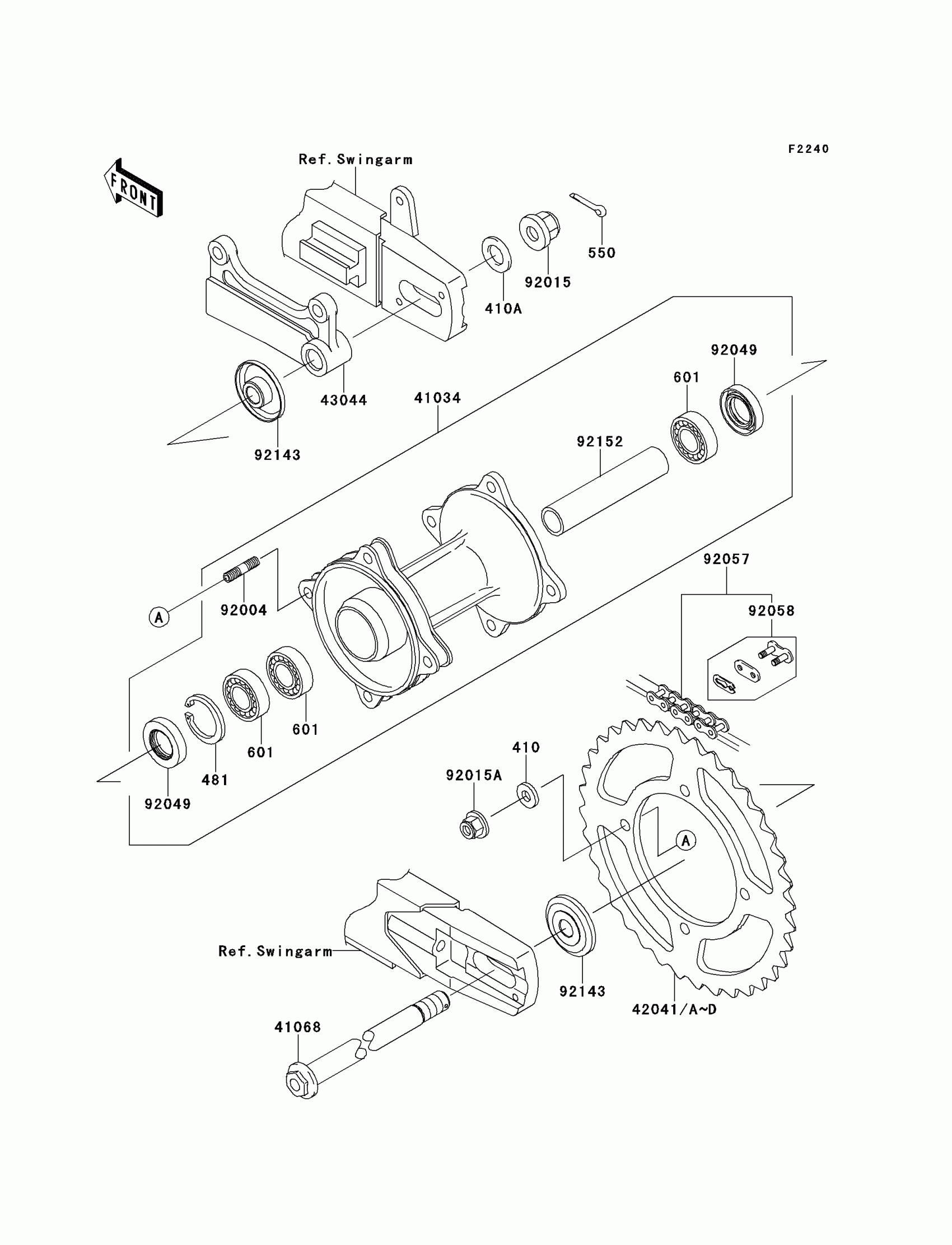

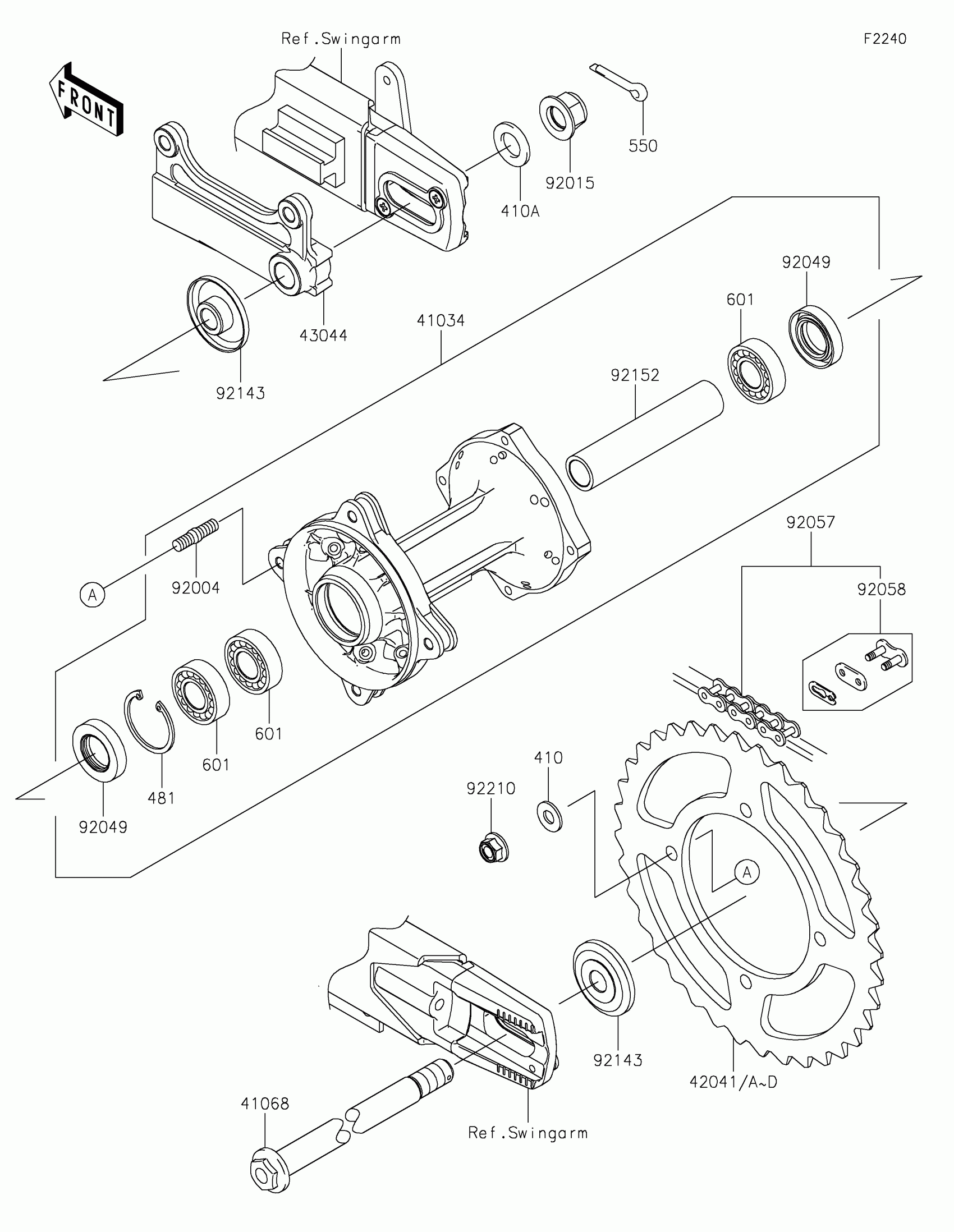

2013 Kawasaki KX™85 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

410

1

$0.84

In stock

410A

1

$1.81

In stock

481

1

$1.64

In stock

550

PIN-COTTER,2.5X20

550AA2520

1

$1.22

In stock

601

BEARING-BALL

601B6202UU

1

$20.38

In stock

41034

1

$306.57

In stock

41068

AXLE,RR

41068-1401

1

$29.32

In stock

42041

SPROCKET-HUB,49T

42041-1207

1

$68.50

In stock

42041A

SPROCKET-HUB,48T

42041-1227

1

$68.50

In stock

42041B

SPROCKET-HUB,50T

42041-1228

1

$61.92

In stock

42041C

SPROCKET-HUB,51T

42041-1229

1

$70.35

In stock

42041D

SPROCKET-HUB,52T

42041-1245

1

$68.50

In stock

43044

HOLDER-COMP-CALIPER

43044-1122

1

$66.78

In stock

92004

STUD,8X16

92004-1183

1
Out of stock

92015

NUT,FLANGED,14MM

92015-1401

1

$9.03

In stock

92015A

NUT,8MM

92015-1432

1

$5.21

In stock

92049

SEAL-OIL

92049-1469

1
Out of stock

92057

1

$115.04

In stock

92058

JOINT-CHAIN,DRIVE

92058-1086

1

$11.10

In stock

92143

1

$14.80

In stock

92152

1

$8.95

In stock
