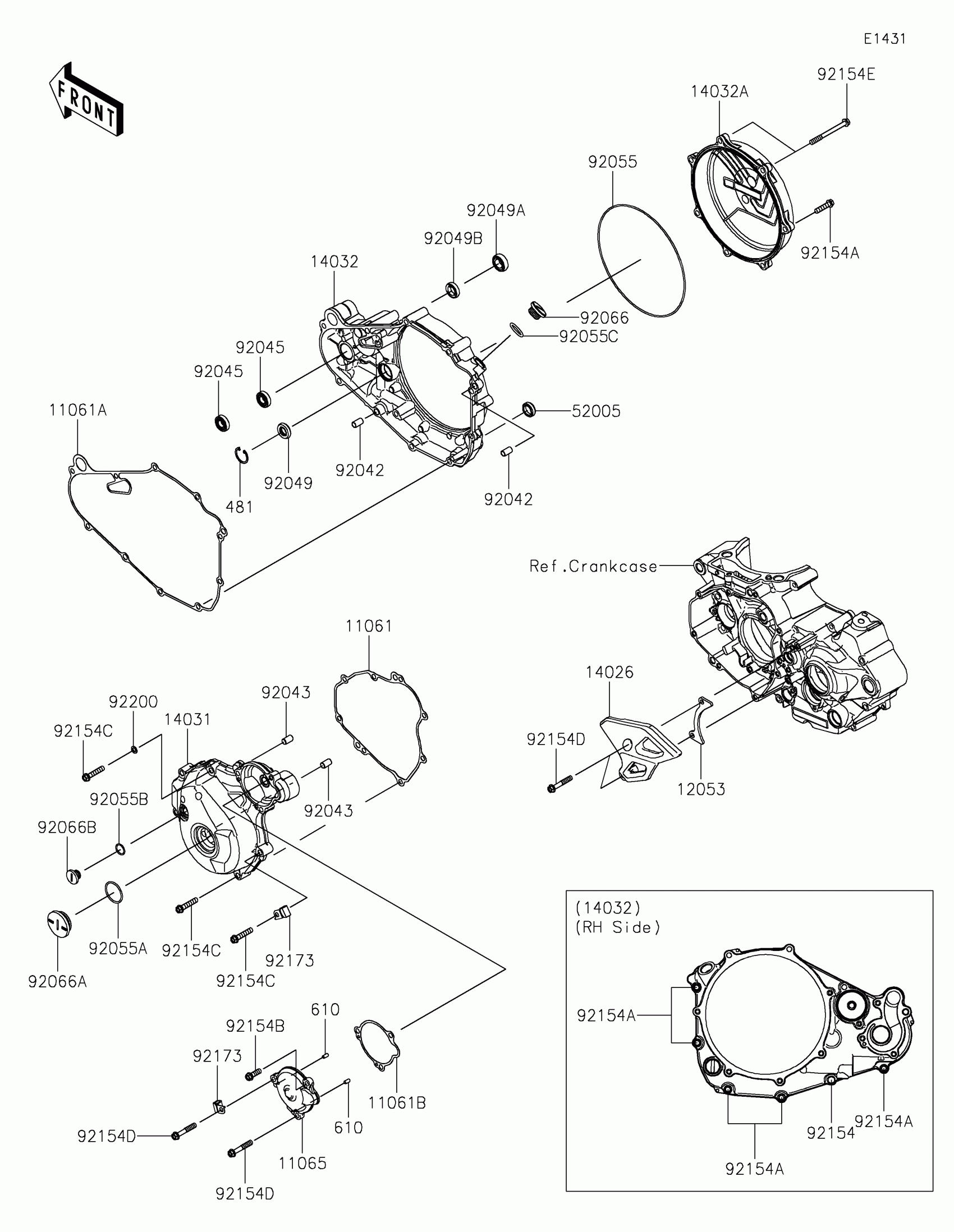

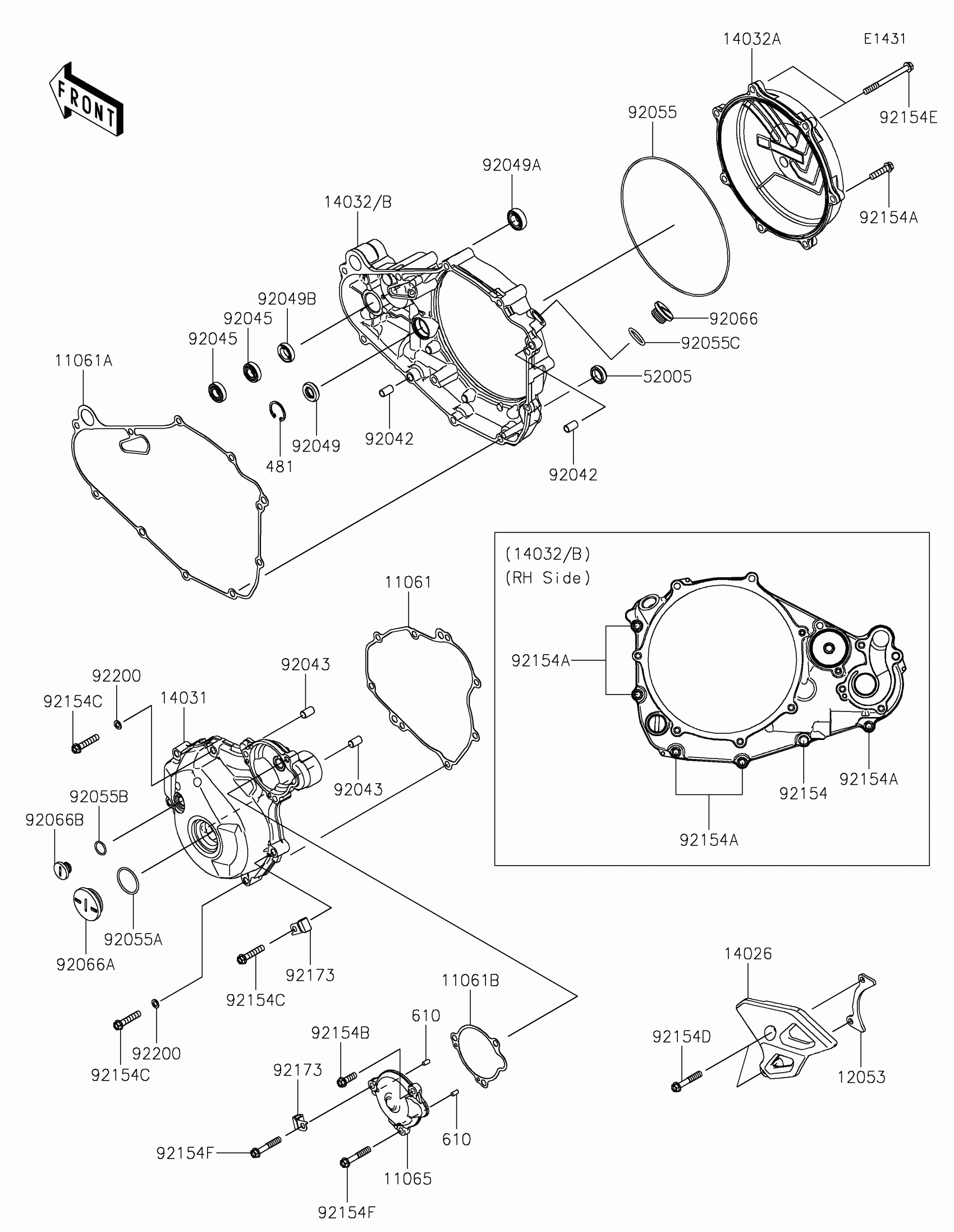

2023 Kawasaki KX™450X Engine Cover Diagram

← All diagrams

Find the part on the Engine Cover diagram for your 2023 Kawasaki KX™450X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2023 Kawasaki KX™450X Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,GENERATOR COVER

11061-1271

1
Out of stock

11061A

1

$32.42

In stock

11061B

GASKET,CAP

11061-1274

1

$5.74

In stock

11065

CAP

11065-1273

1

$46.00

In stock

12053

GUIDE-CHAIN

12053-0258

1

$5.42

In stock

14026

COVER-CHAIN

14026-0144

1

$22.83

In stock

14031

COVER-GENERATOR

14031-0636

1

$150.88

In stock

14032

COVER-CLUTCH,INNER

14032-0649

1

$279.77

In stock

14032A

COVER-CLUTCH,OUTER

14032-0670

1

$137.70

In stock

52005

GAUGE,OIL LEVEL

52005-0019

1

$11.67

In stock

92042

PIN,DOWEL,6.3X8X14

92042-007

1

$4.51

In stock

92043

PIN,8X14

92043-1567

1

$1.88

In stock

92045

BEARING-BALL,6900C3

92045-0039

1

$13.07

In stock

92049

SEAL-OIL,TVCX13X22X5.5

92049-0762

1
Out of stock

92049A

SEAL-OIL,12X24X7

92049-0782

1
Out of stock

92049B

SEAL-OIL,12X22X5

92049-0783

1
Out of stock

92055

RING-O,163X1.9

92055-0833

1

$11.55

In stock

92055A

RING-O,27.7X2.4

92055-091

1

$4.93

In stock

92055B

RING-O,13.0X1.9

92055-1011

1

$6.06

In stock

92055C

RING-O,20X2

92055-1146

1

$6.82

In stock

92066

PLUG,18X9

92066-0969

1

$20.76

In stock

92066A

PLUG,30X8

92066-0970

1

$30.35

In stock

92066B

PLUG,12X9.1

92066-0971

1

$19.97

In stock

92154

BOLT,FLANGED,6X30

92154-1942

1

$2.37

In stock

92154A

BOLT,FLANGED,6X25

92154-2967

1

$0.88

In stock

92154B

BOLT,FLANGED,6X18

92154-2976

1

$0.69

In stock

92154C

BOLT,FLANGED,6X30

92154-2977

1

$0.88

In stock

92154D

BOLT,FLANGED,6X35

92154-2978

1

$0.88

In stock

92154E

BOLT,FLANGED,6X65

92154-2980

1

$1.27

In stock

92173

CLAMP

92173-1940

1

$5.14

In stock

92200

WASHER,6.1X10.0X1.0

92200-0190

1
Out of stock

481

1

$0.85

In stock

610

ROLLER,4X8

610A0408

1

$3.43

In stock
