2012 Kawasaki KLX450R (Australian) Engine Cover Diagram

← All diagrams

Find the part on the Engine Cover diagram for your 2012 Kawasaki KLX450R (Australian), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

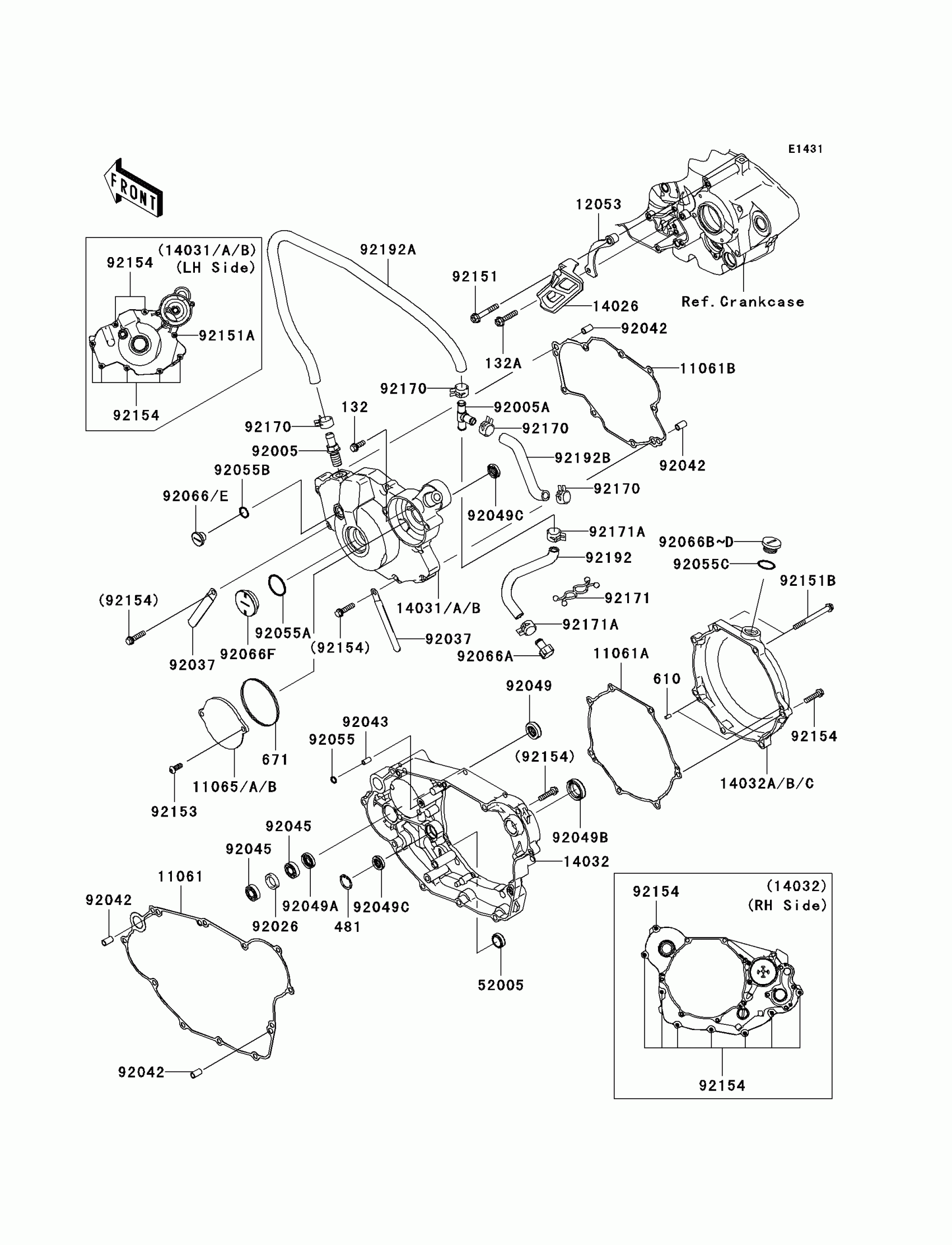

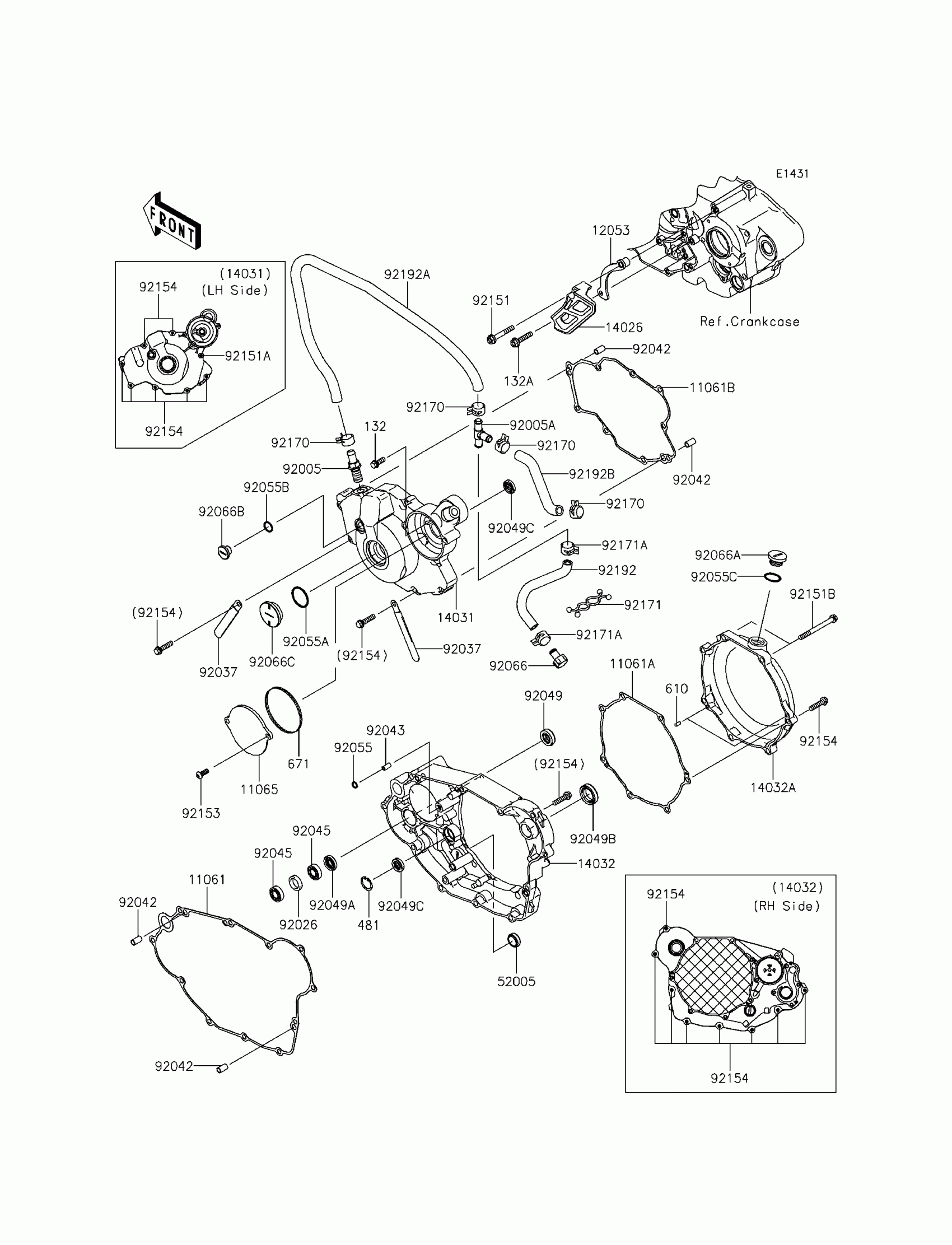

2012 Kawasaki KLX450R (Australian) Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,CLUTCH COVER,INNER

11061-0224

1
Out of stock

11061A

GASKET,CLUTCH OUTER COVER

11061-0259

1
Out of stock

11061B

GASKET,GENERTOR COVER

11061-0271

1
Out of stock

11065A

CAP,LIMITER

11065-0283

1
Out of stock

12053

GUIDE-CHAIN

12053-0098

1
Out of stock

14026

COVER-CHAIN

14026-0045

1

$24.53

In stock

14031A

COVER-GENERATOR

14031-0106

1

$150.69

In stock

14032

COVER-CLUTCH,INNER

14032-0062

1

$242.41

In stock

14032C

COVER-CLUTCH

14032-0131

1

$137.40

In stock

52005

GAUGE,OIL LEVEL

52005-0019

1
Out of stock

92005

FITTING,BREATHER

92005-0014

1
Out of stock

92005A

FITTING,3WAY

92005-0083

1
Out of stock

92026

SPACER,16X22X4.3

92026-0064

1
Out of stock

92037

CLAMP

92037-1993

1
Out of stock

92042

PIN,DOWEL,6.3X8X14

92042-007

1
Out of stock

92043

PIN,4.2X6X12

92043-1262

1
Out of stock

92045

BEARING-BALL,6900C3

92045-0039

1
Out of stock

92049

SEAL-OIL,12X24X7

92049-0040

1
Out of stock

92049A

SEAL-OIL,12X22X5

92049-0041

1
Out of stock

92049B

SEAL-OIL,20X30X7

92049-0134

1
Out of stock

92049C

SEAL-OIL,10X20X5

92049-1542

1
Out of stock

92055

RING-O

92055-0113

1
Out of stock

92055A

RING-O,27.7X2.4

92055-091

1
Out of stock

92055B

RING-O,13.0X1.9

92055-1011

1
Out of stock

92055C

RING-O,20X2

92055-1146

1
Out of stock

92066A

PLUG

92066-0104

1
Out of stock

92066C

PLUG

92066-0138

1
Out of stock

92066E

PLUG,12X9.1

92066-0153

1
Out of stock

92066F

PLUG

92066-1404

1
Out of stock

132

1

$1.21

In stock

132A

1

$1.81

In stock

481

CIRCLIP-TYPE-C,20MM

481J2000

1
Out of stock

610

ROLLER,4X8

610A0408

1
Out of stock

671

O RING,65MM

671B2565

1
Out of stock

92151

BOLT,6X40

92151-1131

1
Out of stock

92151A

BOLT,6X35

92151-1135

1
Out of stock

92151B

BOLT,6X65

92151-1199

1
Out of stock

92153

BOLT,SOCKET,6X16

92153-1785

1
Out of stock

92154

BOLT,FLANGED,6X25

92154-0530

1
Out of stock

92170

CLAMP

92170-1938

1

$2.97

In stock

92171

CLAMP

92171-0476

1

$3.51

In stock

92171A

CLAMP

92171-0515

1

$5.56

In stock

92192

TUBE,9X13X205

92192-0542

1
Out of stock

92192A

TUBE,9X14X760

92192-0543

1
Out of stock

92192B

TUBE,FIT.-A/C

92192-0544

1
Out of stock
