2001 Kawasaki KLX300R Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2001 Kawasaki KLX300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

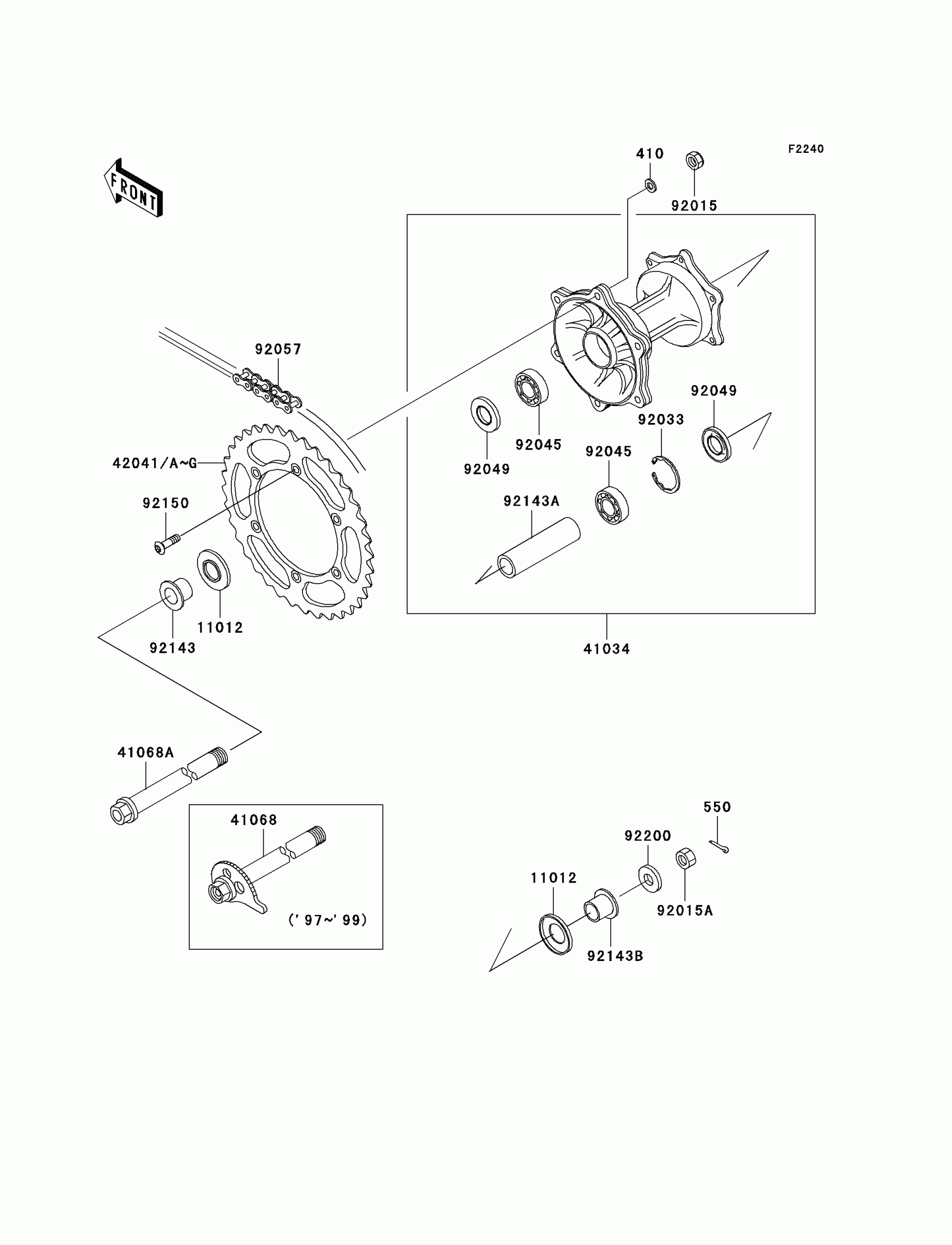

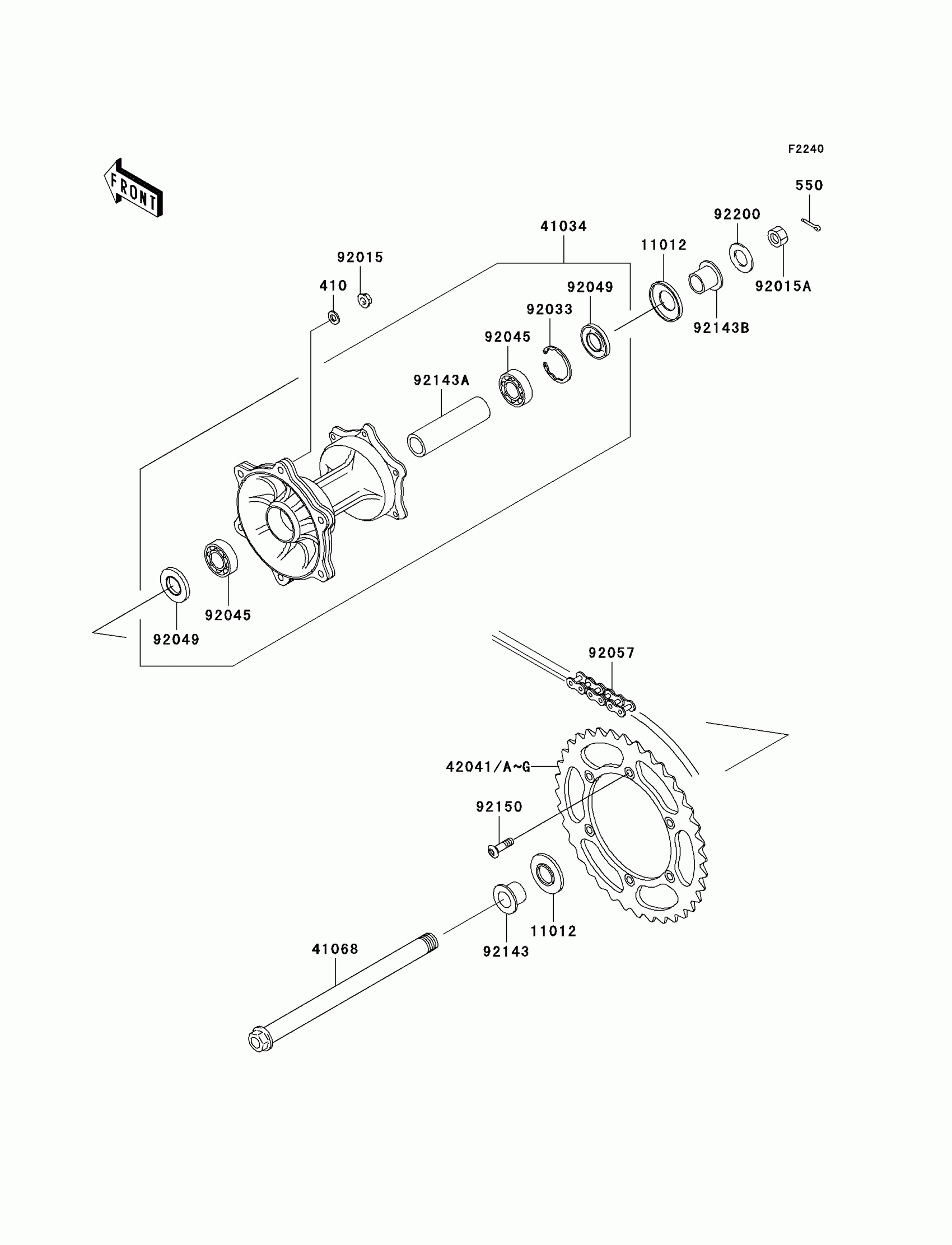

2001 Kawasaki KLX300R Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

410

WASHER PLAIN 8MM

410B0800

1
Out of stock

550

PIN-COTTER,3.0X25

550D3025

1
Out of stock

11012

CAP,AXLE

11012-1581

1
Out of stock

41034

DRUM-ASSY,REAR BRAKE

41034-1216

1
Out of stock

41068A

AXLE,RR

41068-1341

1
Out of stock

42041

SPROCKET-HUB,46T

42041-1381

1
Out of stock

42041A

SPROCKET-HUB,47T

42041-1382

1
Out of stock

42041B

SPROCKET-HUB,48T,STEEL

42041-1383

1
Out of stock

42041C

SPROCKET-HUB,49T,STEEL

42041-1384

1
Out of stock

42041D

SPROCKET-HUB,50T,STEEL

42041-1408

1
Out of stock

42041E

SPROCKET-HUB,45T

42041-1413

1
Out of stock

42041F

SPROCKET-HUB,51T,STEEL

42041-1428

1
Out of stock

42041G

SPROCKET-HUB,52T,STEEL

42041-1429

1
Out of stock

92015

NUT,8MM

92015-1432

1
Out of stock

92015A

NUT,LOCK,20MM

92015-1770

1
Out of stock

92033

RING-SNAP,42MM

92033-1041

1
Out of stock

92045

BEARING-BALL,6004X8JRLLX2/3A

92045-1239

1
Out of stock

92049

SEAL-OIL,BJNC2 25425

92049-1203

1
Out of stock

92057

CHAIN,DID520VL2X110L,ENDLESS

92057-1410

1
Out of stock

92143

COLLAR,RR AXLE,L=22

92143-1259

1
Out of stock

92143A

COLLAR,RR BRAKE DRUM,L=105

92143-1402

1
Out of stock

92143B

COLLAR,RR AXLE,RH,L=20

92143-1840

1
Out of stock

92150

BOLT,SOCKET,8X28

92150-1978

1
Out of stock

92200

WASHER,20.2X36X2

92200-1146

1
Out of stock
