2001 Kawasaki KLX300R Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2001 Kawasaki KLX300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

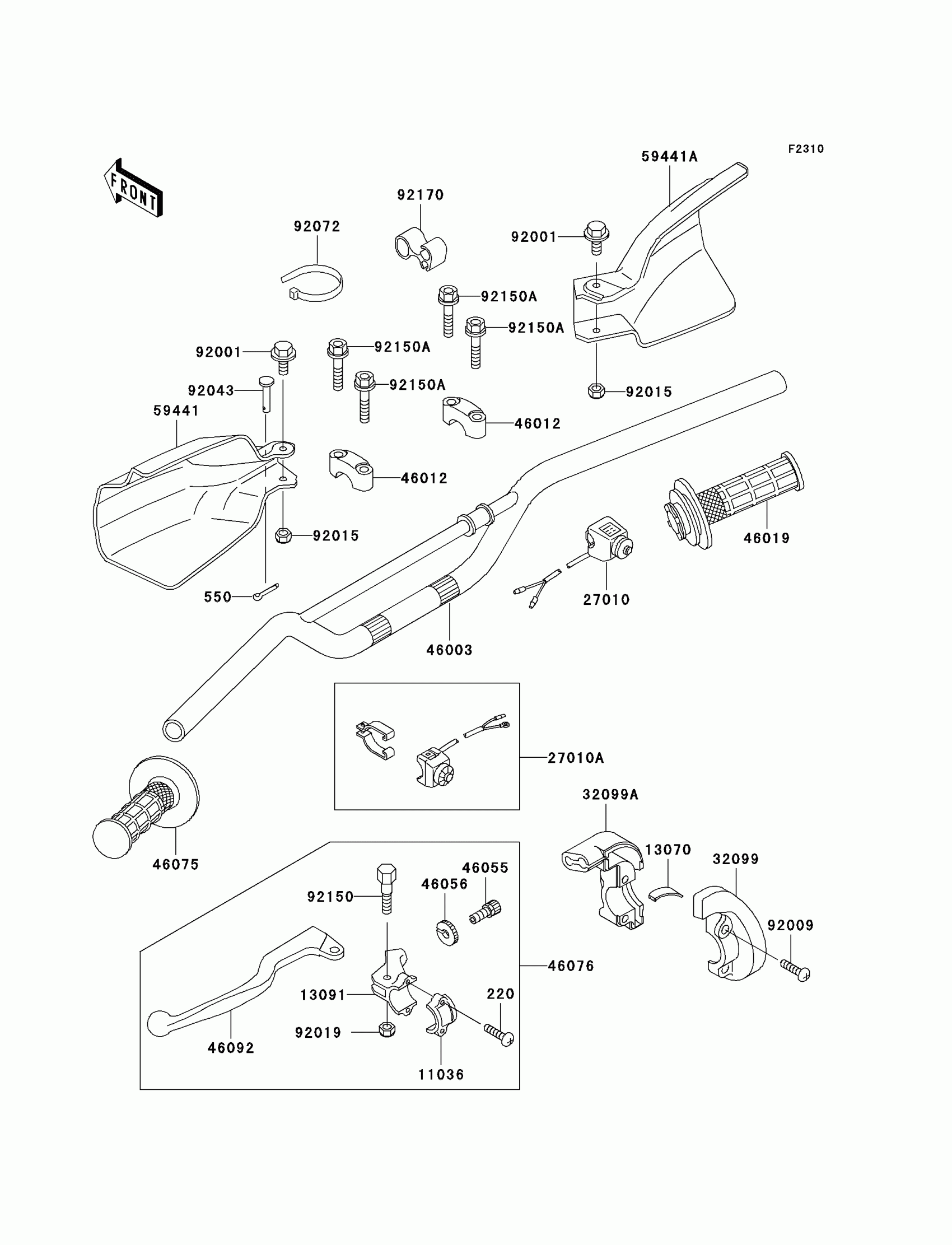

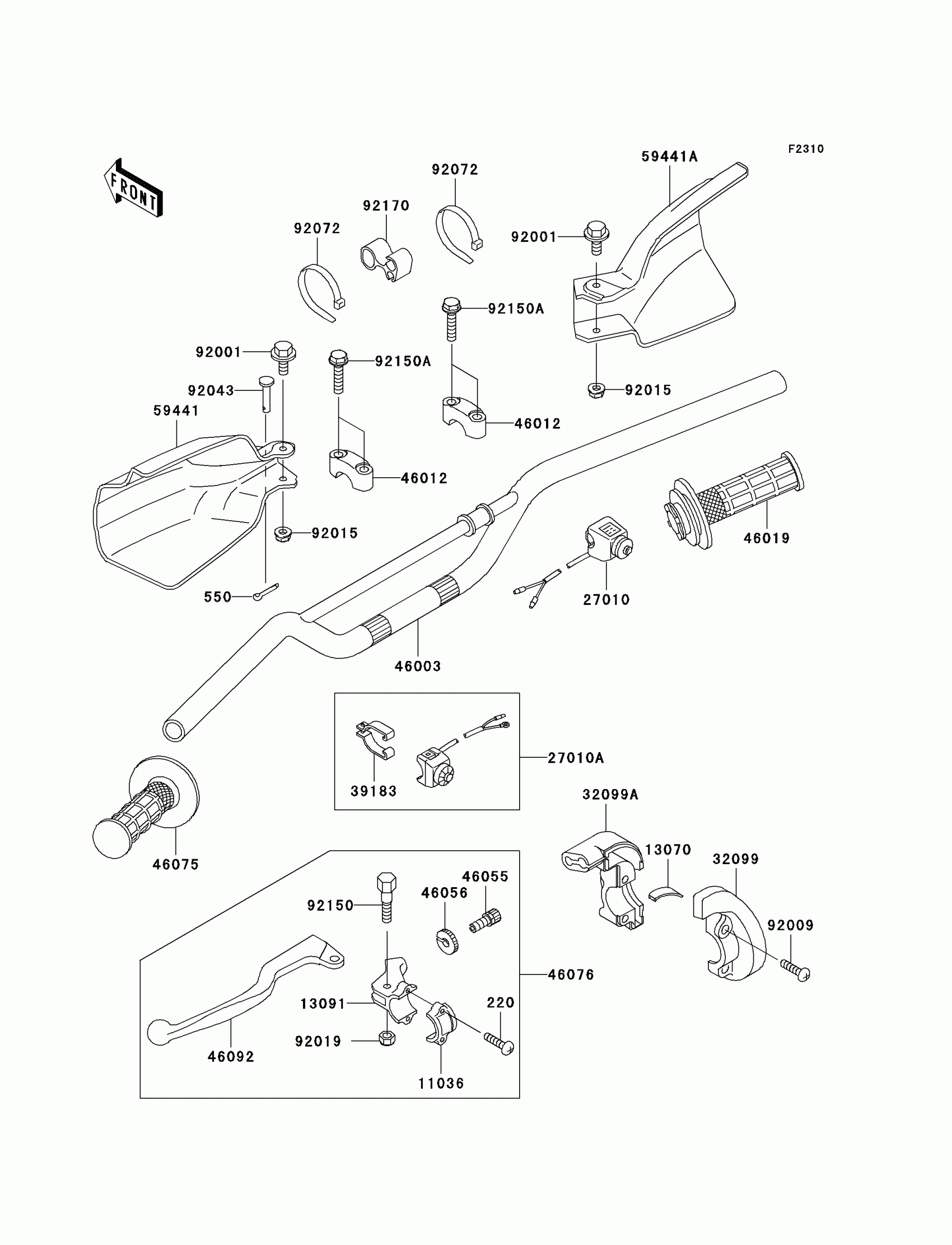

2001 Kawasaki KLX300R Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

220

SCREW-PAN-CROS

220C0514

1

$1.54

In stock

550

1

$1.73

In stock

11036

BRACKET-A,LEVER HOLDER

11036-1297

1
Out of stock

13070

GUIDE,THROTTLE CABLE

13070-1270

1
Out of stock

13091

HOLDER,CLUTCH LEVER

13091-1131

1

$47.82

In stock

27010

SWITCH,LIGHTING

27010-1279

1

$69.98

In stock

27010A

SWITCH,ENGINE STOP

27010-1350

1

$50.69

In stock

32099

CASE,THROTTLE,UPP

32099-1143

1

$35.14

In stock

32099A

CASE,THROTTLE,LWR

32099-1144

1

$35.14

In stock

46003

HANDLE,SILVER NO.25

46003-1382-CE

1

$125.06

In stock

46012

HOLDER-HANDLE,UPP

46012-1191

1
Out of stock

46019

GRIP-ASSY,THROTTLE

46019-1078

1
Out of stock

46055

1

$14.99

In stock

46056

NUT,CABLE ADJUST

46056-006

1

$8.71

In stock

46075

GRIP,LH

46075-1107

1

$29.74

In stock

46076

1

$54.47

In stock

46092

LEVER-GRIP,CLUTCH

46092-1110

1

$23.72

In stock

59441

COVER-HANDLE,LH,L.GREEN

59441-1094-6W

1
Out of stock

59441A

COVER-HANDLE,RH,L.GREEN

59441-1108-6W

1
Out of stock

92001

BOLT,FLANGED,6X10

92001-1034

1

$8.16

In stock

92009

SCREW,5X16

92009-1699

1
Out of stock

92015

1

$3.72

In stock

92019

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92043

PIN,5X27.5

92043-1434

1

$8.95

In stock

92072

BAND,L=140

92072-1293

1

$5.61

In stock

92150

BOLT

92150-1291

1
Out of stock

92150A

BOLT,FLANGED,8X35

92150-1696

1

$5.37

In stock

92170

CLAMP,BRAKE HOSE

92170-1255

1

$8.80

In stock
