2003 Kawasaki KLX125 Swingarm Diagram

← All diagrams

Find the part on the Swingarm diagram for your 2003 Kawasaki KLX125, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

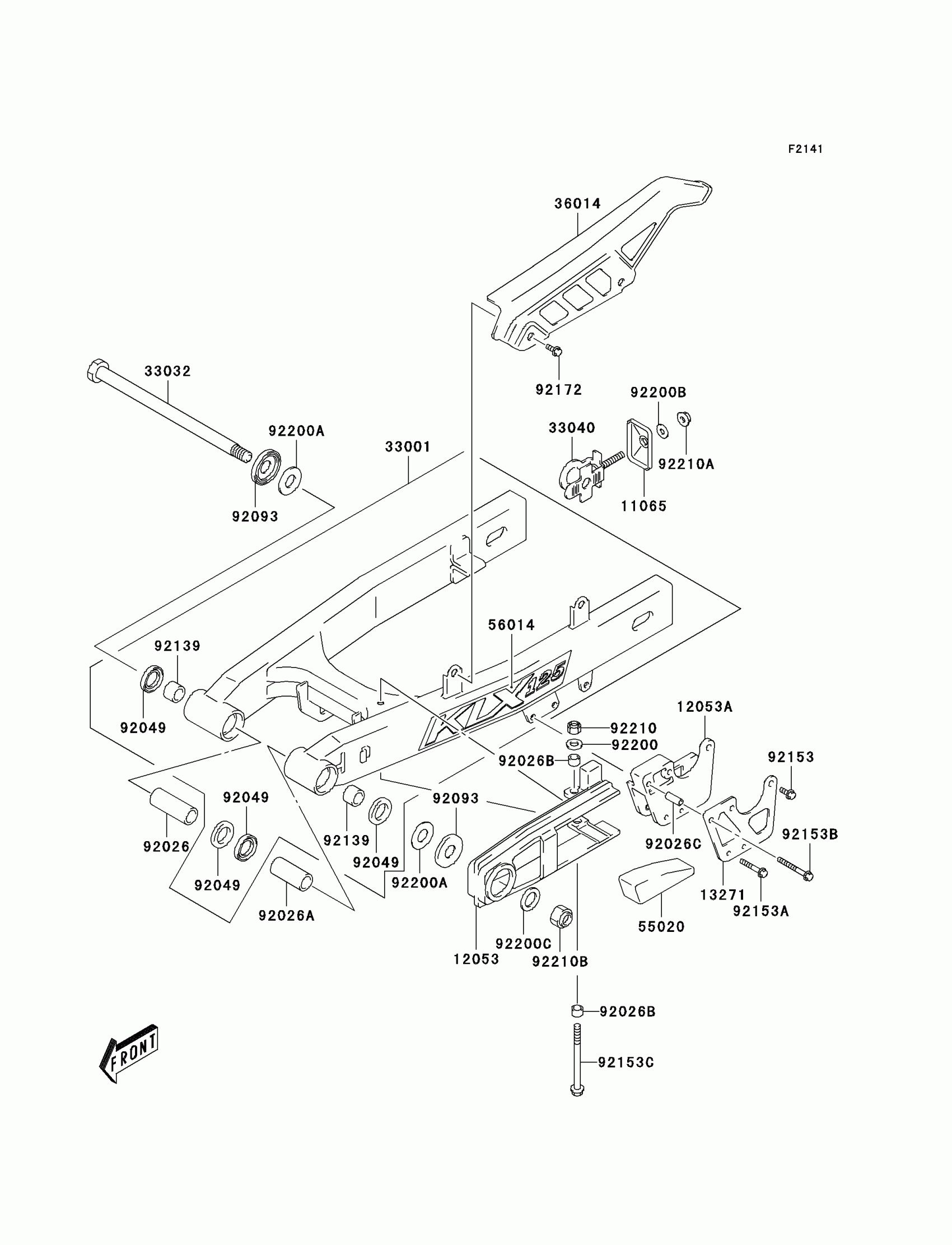

2003 Kawasaki KLX125 Swingarm Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11065

1

$5.63

In stock

12053

GUIDE-CHAIN

12053-S008

1

$30.62

In stock

12053A

GUIDE-CHAIN,CHAIN

12053-S011

1

$37.49

In stock

13271

PLATE,CHAIN,GUIDE

13271-S023

1

$34.18

In stock

33001

ARM-COMP-SWING,B.SILVER

33001-S002-530

1

$329.31

In stock

33032

SHAFT-SWING ARM

33032-S001

1

$36.49

In stock

33040

ADJUSTER-CHAIN

33040-S001

1

$32.32

In stock

36014

CASE-CHAIN

36014-S001

1

$70.69

In stock

55020

GUARD,CHAIN,GUIDE

55020-S007

1

$18.49

In stock

56014

EMBLEM

56014-S011-538

1

$20.76

In stock

92026

1

$23.03

In stock

92026A

1

$19.90

In stock

92026B

SPACER,CHAIN

92026-S052

1

$2.44

In stock

92026C

SPACER,CHAIN GUIDE

92026-S054

1

$2.34

In stock

92049

SEAL-OIL,SWINGARM

92049-S022

1
Out of stock

92093

SEAL,REAR SWINGARM

92093-S012

1

$9.05

In stock

92139

1

$16.49

In stock

92153

BOLT

92153-S177

1

$2.27

In stock

92153A

BOLT

92153-S178

1

$2.85

In stock

92153B

BOLT

92153-S179

1

$2.27

In stock

92153C

BOLT

92153-S243

1

$2.19

In stock

92172

SCREW,6X10

92172-S099

1

$2.44

In stock

92200

WASHER

92200-S003

1
Out of stock

92200A

WASHER

92200-S068

1
Out of stock

92200B

WASHER,12.5X26X2.3

92200-S070

1
Out of stock

92200C

WASHER,14.5X24X2.3

92200-S072

1
Out of stock

92210

NUT

92210-S024

1
Out of stock

92210A

NUT

92210-S046

1
Out of stock

92210B

NUT

92210-S057

1
Out of stock
