2022 Kawasaki KLX®230 S Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2022 Kawasaki KLX®230 S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

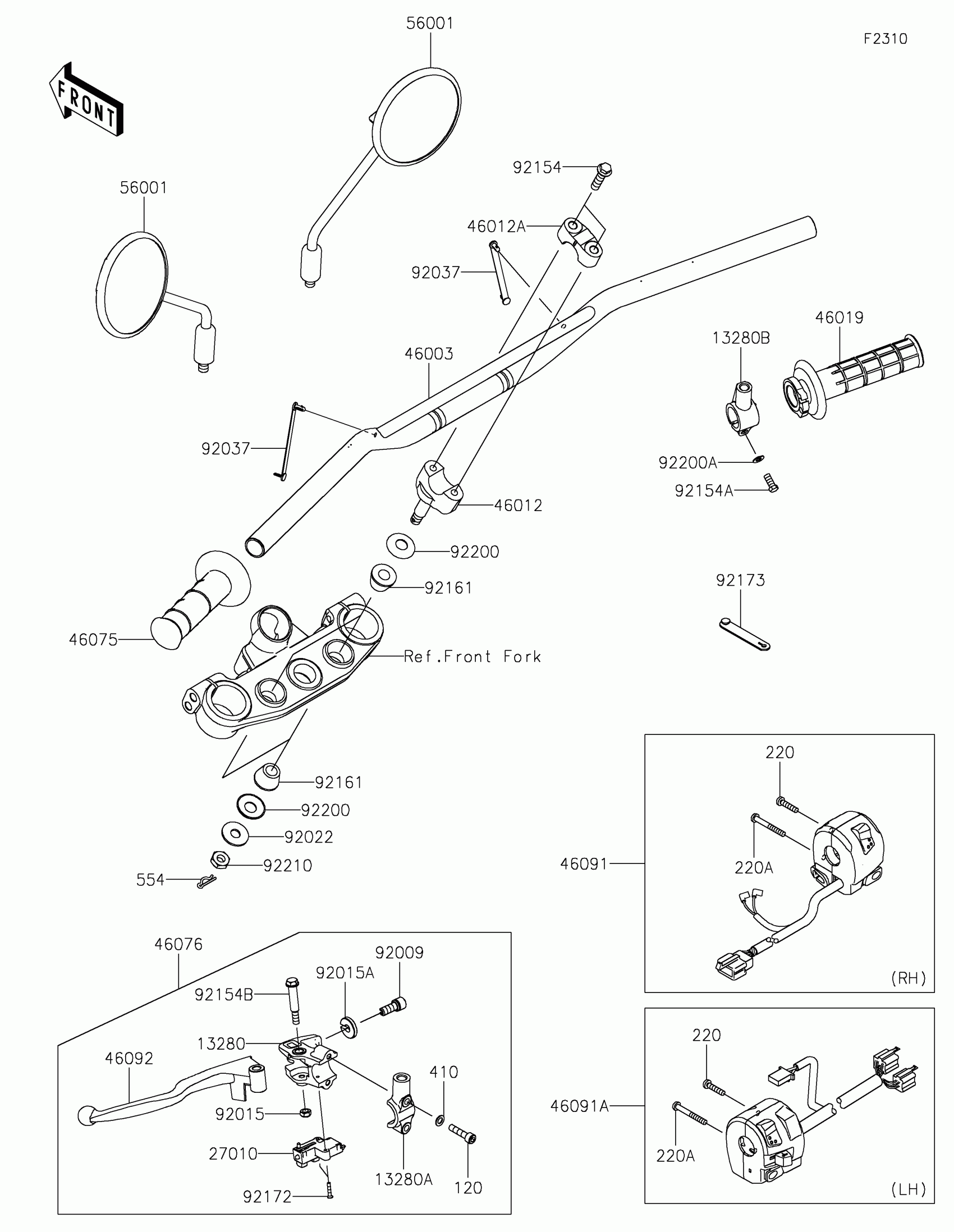

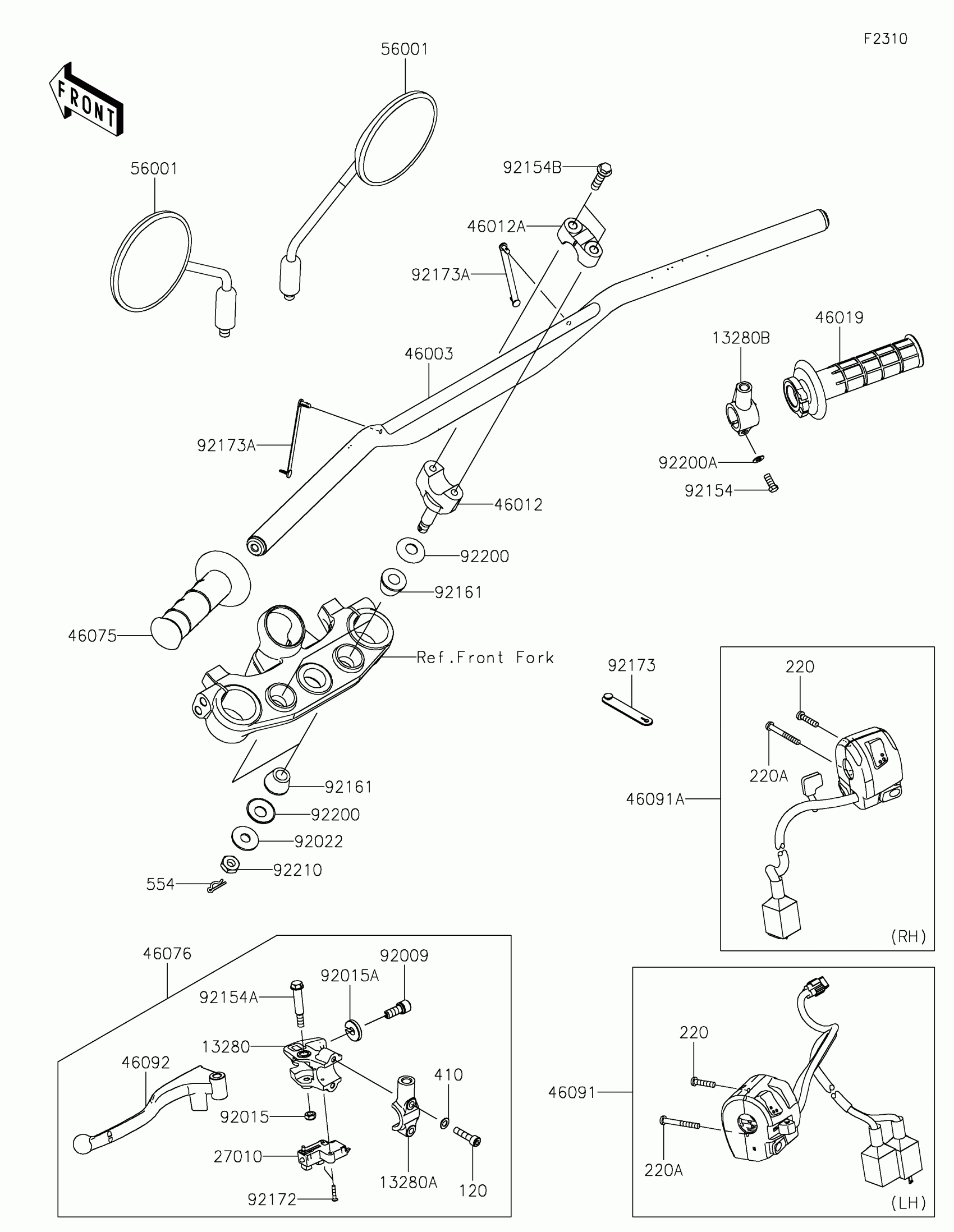

2022 Kawasaki KLX®230 S Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13280

HOLDER,LEVER

13280-0929

1

$40.81

In stock

13280A

HOLDER,MIRROR

13280-0930

1

$19.59

In stock

13280B

HOLDER,MIRROR

13280-1000

1

$20.71

In stock

27010

SWITCH,CLUTCH

27010-0729

1

$30.28

In stock

46003

HANDLE,P.SILVER

46003-0795-458

1

$107.70

In stock

46012

1

$27.25

In stock

46012A

1

$21.41

In stock

46019

GRIP-ASSY,THROTTLE

46019-0088

1

$37.72

In stock

46075

GRIP,LH

46075-0644

1

$29.66

In stock

46076

1

$120.45

In stock

46091

1

$146.72

In stock

46091A

1

$156.22

In stock

46092

LEVER-GRIP,CLUTCH

46092-0576

1

$24.24

In stock

56001

MIRROR-ASSY

56001-0419

1

$46.52

In stock

92009

SCREW,CABLE ADJUST,8MM,BLACK

92009-1134

1
Out of stock

92015

NUT,LOCK,6MM,BLACK

92015-1191

1
Out of stock

92015A

NUT,CABLE ADJUST LOCK,8MM,BLK

92015-1197

1
Out of stock

92022

WASHER,10.2X28X2

92022-1088

1

$3.72

In stock

92037

CLAMP,SPEED,L=80.5

92037-1903

1

$6.24

In stock

92154

BOLT,FLANGED,8X30

92154-1246

1

$1.69

In stock

92154A

BOLT,UPSET,6X22

92154-1422

1

$4.17

In stock

92154B

BOLT,FLANGED,6X44

92154-2331

1

$6.04

In stock

92161

DAMPER,12X26X19

92161-2116

1

$4.81

In stock

92172

SCREW,3X16

92172-0183

1

$1.81

In stock

92173

CLAMP

92173-2199

1

$1.32

In stock

92200

WASHER,12.5X27.6X1.2

92200-0872

1
Out of stock

92200A

WASHER,6.5X11.5X0.8

92200-0947

1

$0.44

In stock

92210

NUT,LOCK,10MM

92210-1672

1

$3.65

In stock

120

BOLT-SOCKET,6X25

120CB0625

1

$2.10

In stock

220

1

$1.03

In stock

220A

1

$1.73

In stock

410

1

$0.80

In stock

554

PIN-SNAP

554DA0800

1

$1.22

In stock
