1986 Kawasaki KLT110 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1986 Kawasaki KLT110, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

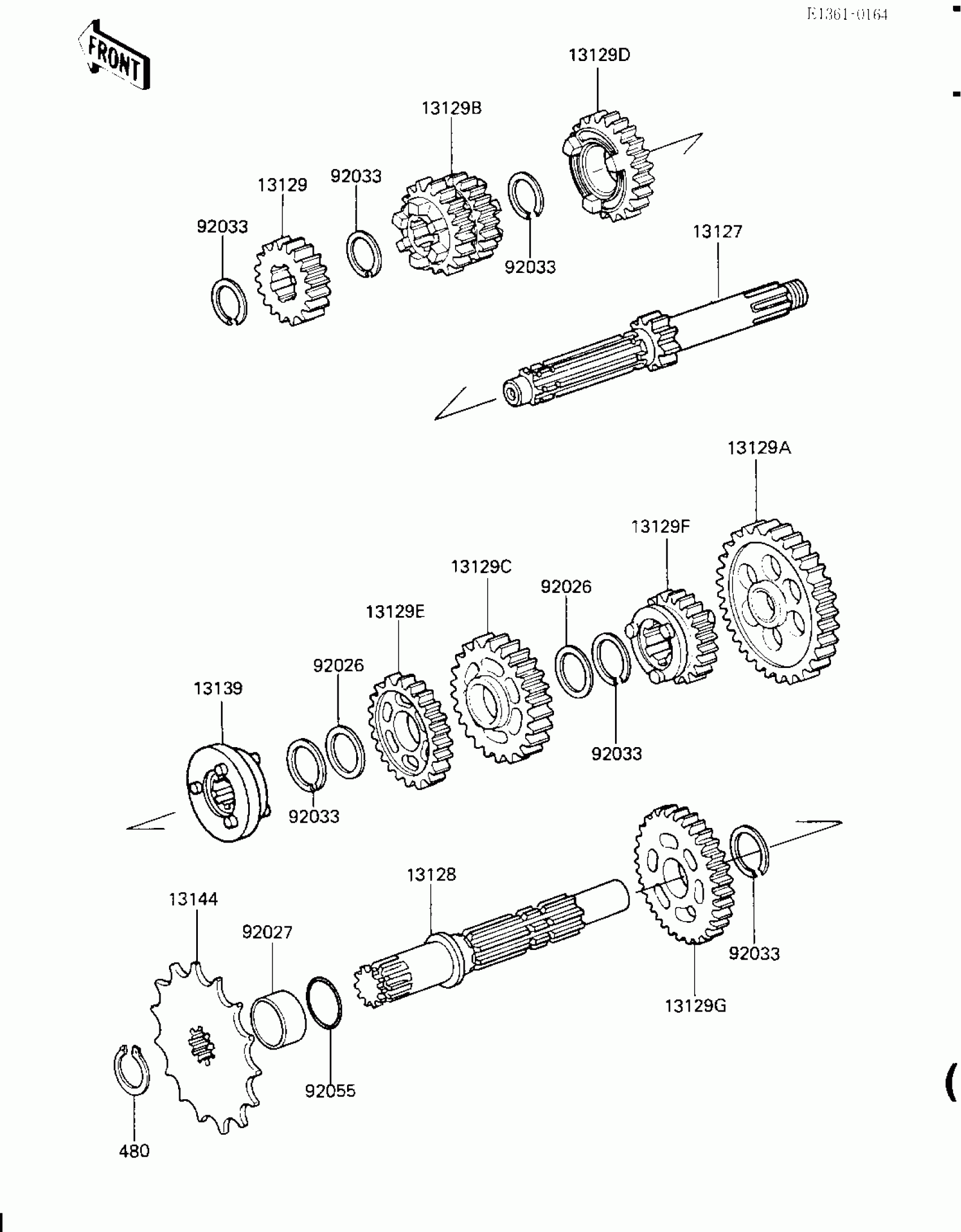

1986 Kawasaki KLT110 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT,13T

13127-1119

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1045

1
Out of stock

13129

GEAR,INPUT 2ND,18T

13129-1244

1
Out of stock

13129A

GEAR,OUTPUT LOW,43T

13260-1320

1
Out of stock

13129B

GEAR,INPUT,3RD&4TH,21

13129-1416

1
Out of stock

13129C

GEAR,OUTPUT 3RD,34T

13129-1618

1

$66.44

In stock

13129D

GEAR,INPUT 5TH,27T

13129-1638

1
Out of stock

13129E

GEAR,OUTPUT 4TH,27T

13129-1639

1
Out of stock

13129F

GEAR,OUTPUT 5TH,30T

13129-1640

1
Out of stock

13129G

GEAR-OUTPUT 2ND,38T

13129-1645

1
Out of stock

13139

SHIFTER

13139-1051

1
Out of stock

13144

SPROCKET-OUTPUT,12T

13144-1072

1

$37.59

In stock

92026

SPACER,17.2X23X0.5

92026-1037

1

$3.85

In stock

92027

COLLAR,17X22X14.3

92027-1511

1

$10.44

In stock

92033

RING-SNAP,17MM

92033-1060

1

$3.39

In stock

92055

RING-O,17MM

92055-1097

1

$4.61

In stock

480

1

$0.64

In stock
