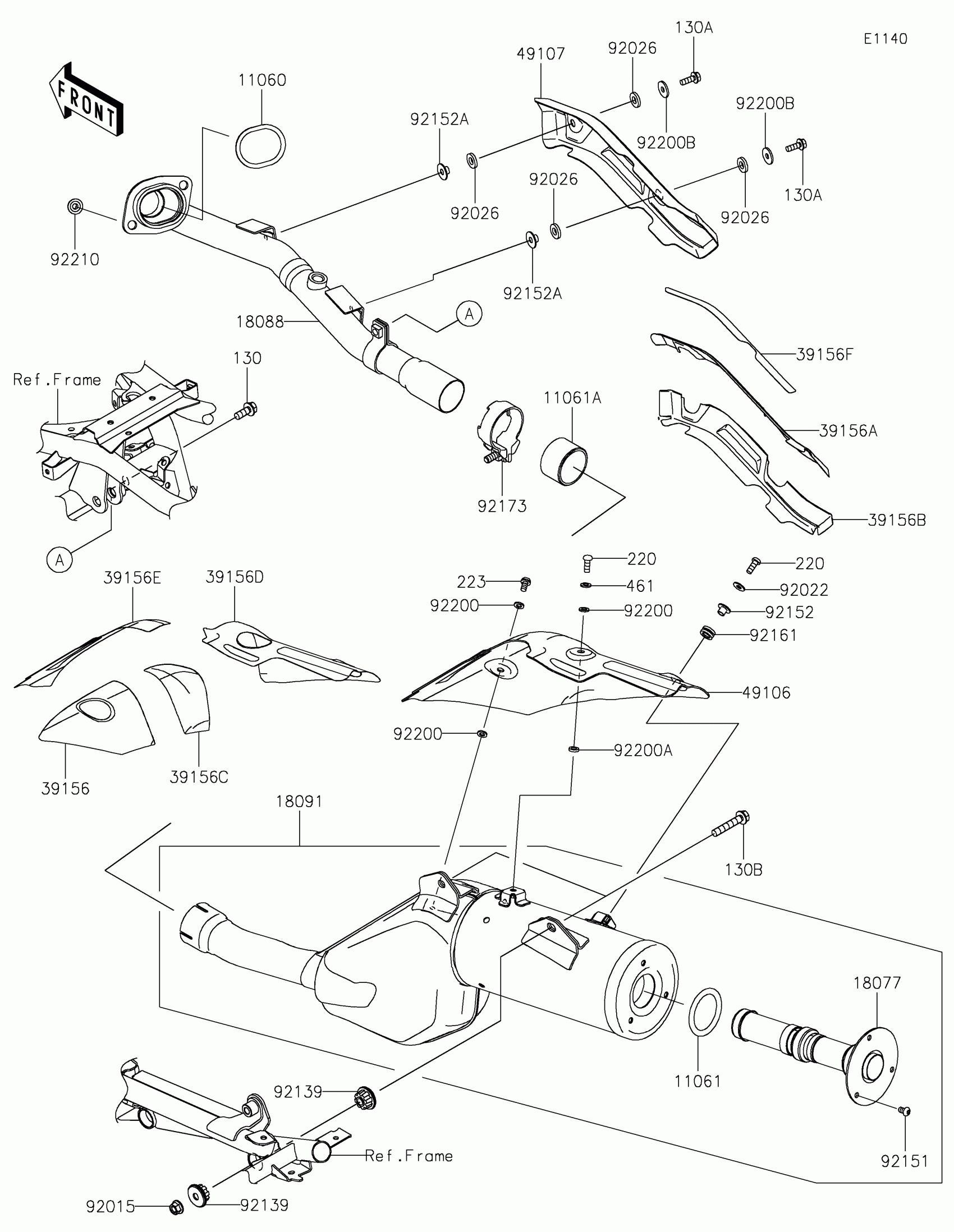

Find the part on the Muffler diagram for your 2025 Kawasaki KLR650 S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLR650 S Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11060

1

$7.31

In stock

11061

GASKET

11061-1345

1

$24.68

In stock

11061A

1

$30.67

In stock

18077

ARRESTER-SPARK

18077-0050

1

$128.61

In stock

18088

PIPE-EXHAUST

18088-1665

1

$367.40

In stock

18091

BODY-COMP-MUFFLER

18091-1207

1

$1,302.86

In stock

39156

1

$9.92

In stock

39156A

1

$9.42

In stock

39156B

1

$10.39

In stock

39156C

1

$7.75

In stock

39156D

1

$14.00

In stock

39156E

1

$10.63

In stock

39156F

1

$5.27

In stock

49106

COVER-MUFFLER

49106-0857

1

$236.23

In stock

49107

COVER-EXHAUST PIPE

49107-0849

1

$162.25

In stock

92015

NUT,8MM

92015-1402

1

$3.72

In stock

92022

WASHER,6.2X15X1.2

92022-2373

1
Out of stock

92026

SPACER,8.7X18X3

92026-0919

1
Out of stock

92139

BUSHING

92139-1116

1

$61.46

In stock

92151

BOLT,SOCKET,6X10

92151-1449

1

$1.63

In stock

92152

COLLAR

92152-2837

1

$0.69

In stock

92152A

COLLAR

92152-2862

1

$2.12

In stock

92161

DAMPER

92161-2434

1

$3.68

In stock

92173

CLAMP

92173-2463

1

$19.15

In stock

92200

WASHER,6.2X11.5X1.5

92200-2496

1

$0.69

In stock

92200A

WASHER,6.2X11.5X2.5

92200-2511

1

$1.22

In stock

92200B

WASHER,6.5X20X2

92200-2529

1

$1.59

In stock

92210

NUT,8MM

92210-1114

1
Out of stock

130

BOLT-FLANGED,8X20

130BD0820

1

$2.29

In stock

130A

BOLT-FLANGED,6X18

130CB0618

1
Out of stock

130B

BOLT-FLANGED

130CC0845

1

$3.15

In stock

220

1

$3.97

In stock

223

1

$3.69

In stock

461

WASHER-SPRING,6MM

461DB0600

1

$0.66

In stock
