2025 Kawasaki KLR650 S ABS Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2025 Kawasaki KLR650 S ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

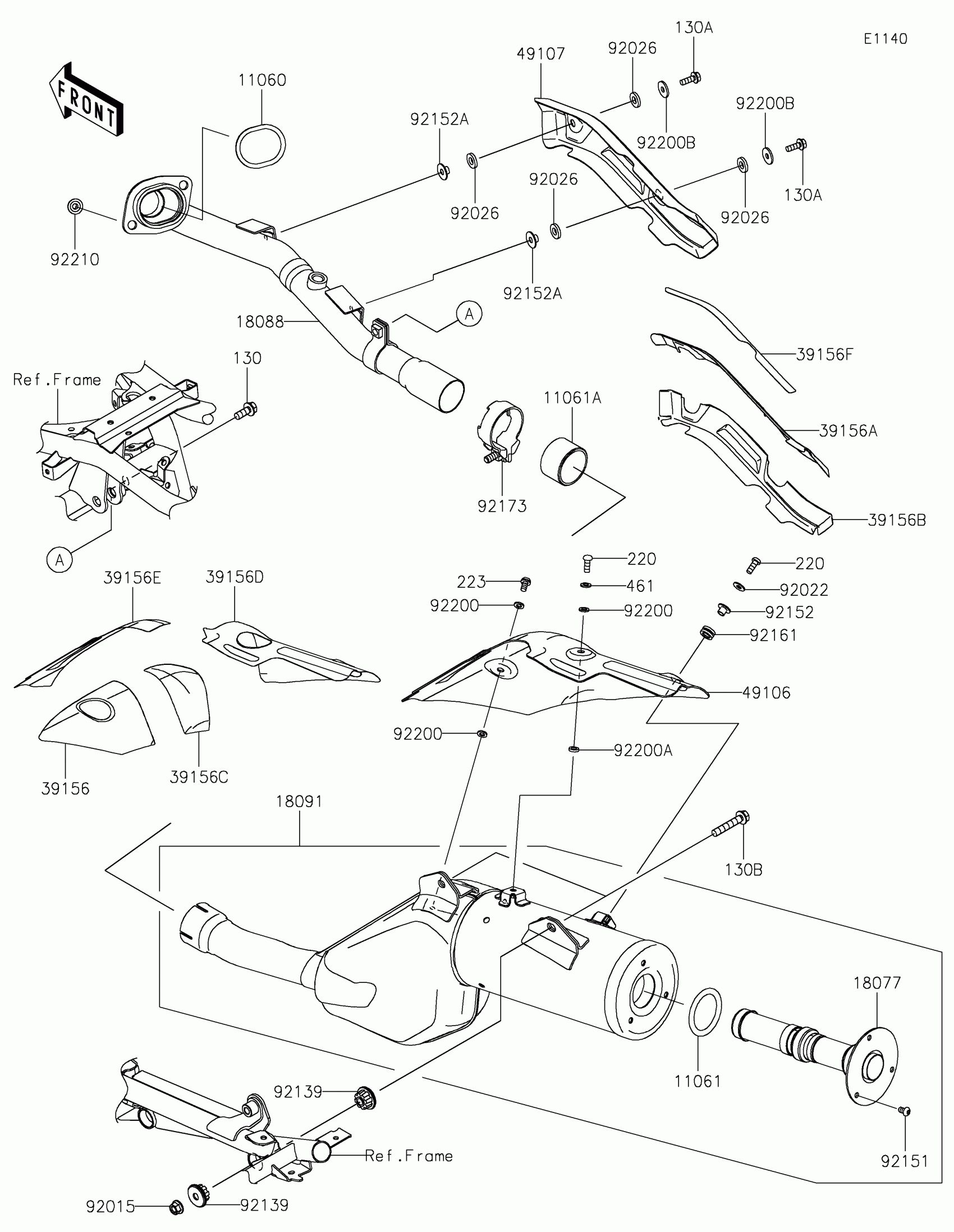

2025 Kawasaki KLR650 S ABS Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11060

1

$7.31

In stock

11061

GASKET

11061-1345

1

$24.68

In stock

11061A

1

$30.67

In stock

18077

ARRESTER-SPARK

18077-0050

1

$128.61

In stock

18088

PIPE-EXHAUST

18088-1665

1

$367.40

In stock

18091

BODY-COMP-MUFFLER

18091-1207

1

$1,302.86

In stock

39156

1

$9.92

In stock

39156A

1

$9.42

In stock

39156B

1

$10.39

In stock

39156C

1

$7.75

In stock

39156D

1

$14.00

In stock

39156E

1

$10.63

In stock

39156F

1

$5.27

In stock

49106

COVER-MUFFLER

49106-0857

1

$236.23

In stock

49107

COVER-EXHAUST PIPE

49107-0849

1

$162.25

In stock

92015

NUT,8MM

92015-1402

1

$3.72

In stock

92022

WASHER,6.2X15X1.2

92022-2373

1
Out of stock

92026

SPACER,8.7X18X3

92026-0919

1
Out of stock

92139

BUSHING

92139-1116

1

$61.46

In stock

92151

BOLT,SOCKET,6X10

92151-1449

1

$1.63

In stock

92152

COLLAR

92152-2837

1

$0.69

In stock

92152A

COLLAR

92152-2862

1

$2.12

In stock

92161

DAMPER

92161-2434

1

$3.68

In stock

92173

CLAMP

92173-2463

1

$19.15

In stock

92200

WASHER,6.2X11.5X1.5

92200-2496

1

$0.69

In stock

92200A

WASHER,6.2X11.5X2.5

92200-2511

1

$1.22

In stock

92200B

WASHER,6.5X20X2

92200-2529

1

$1.59

In stock

92210

NUT,8MM

92210-1114

1
Out of stock

130

BOLT-FLANGED,8X20

130BD0820

1

$2.29

In stock

130A

BOLT-FLANGED,6X18

130CB0618

1
Out of stock

130B

BOLT-FLANGED

130CC0845

1

$3.15

In stock

220

1

$3.97

In stock

223

1

$3.69

In stock

461

WASHER-SPRING,6MM

461DB0600

1

$0.66

In stock
