1976 Kawasaki KH500-A8 Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 1976 Kawasaki KH500-A8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

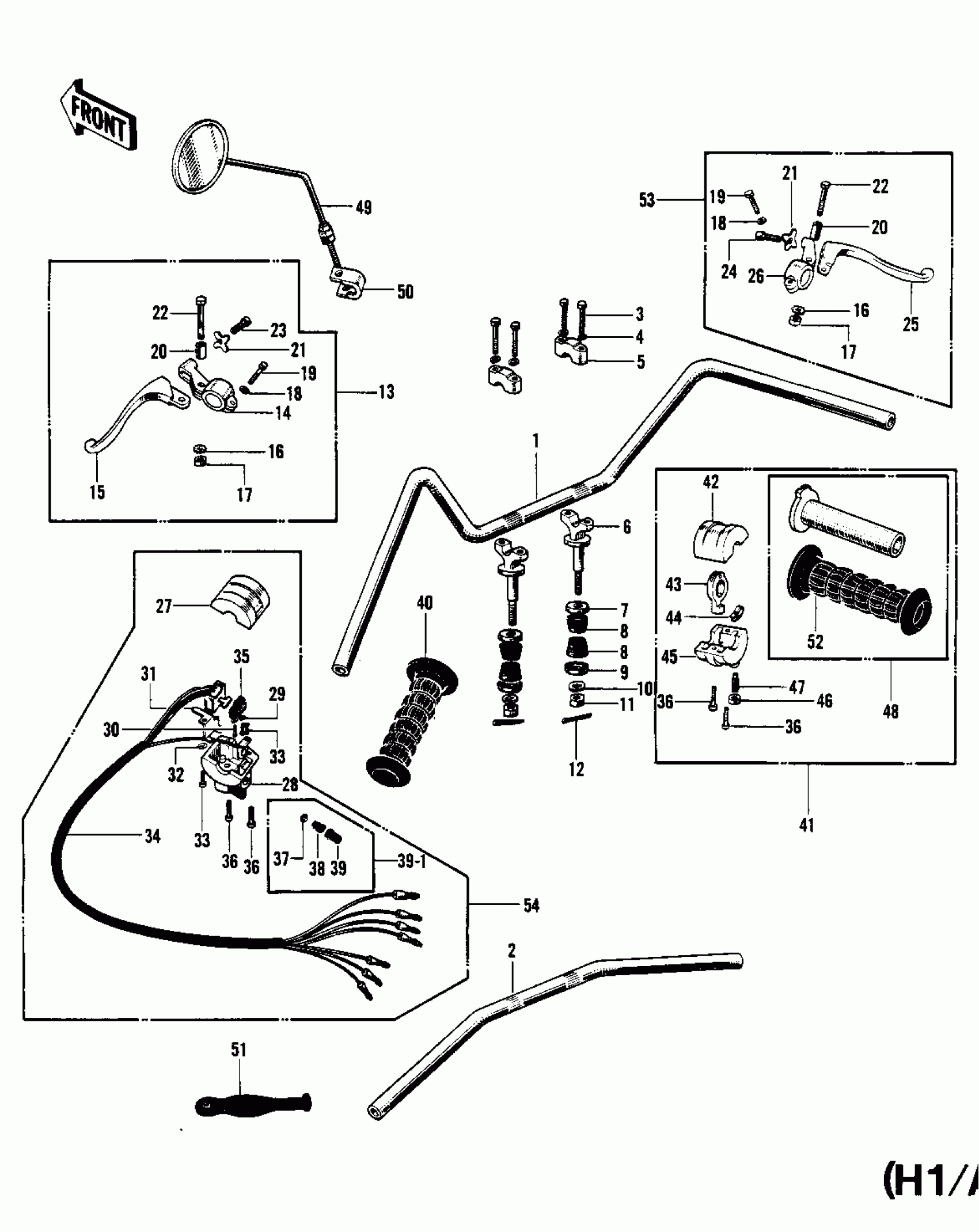

1976 Kawasaki KH500-A8 Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

46003-017

1
Out of stock

2

HANDLEBAR,LOW

46005-005

—

$54.95

In stock

3

BOLT 8X38

92001-1405

1
Out of stock

3

BOLT 8X38

92001-1405

1
Out of stock

4

WASHER SPRING 8MM

461F0800

1
Out of stock

5

HOLDER-HANDLE,UPP

46012-004

1
Out of stock

6

HOLDER HANDLEBAR LOW

46012-007

1
Out of stock

7

PLATE,HANDLE HOLDER

46016-003

1
Out of stock

7

PLATE,HANDLE HOLDER

46016-003

1
Out of stock

8

DAMPER,HANDLE HOLDER

92075-039

1
Out of stock

9

PLATE,HANDLE HOLDER

46016-003

1
Out of stock

10

WASHER SPRING 10MM

461F1000

1
Out of stock

11

NUT-HEX-FINE,10MM

314B1000

1
Out of stock

12

PIN-COTTER,2.5X20

550D2520

1
Out of stock

13

LEVER ASSY CLUTCH

46076-010

1

$54.76

In stock

14

HOLDER-CLUTCH LEVER

46094-007

1
Out of stock

15

LEVER CLUTCH

46092-012

1
Out of stock

16

WASHER LOCK 6MM

464H0600

1
Out of stock

17

NUT 6MM

311B0600

1
Out of stock

18

WASHER SPRING 6MM

461F0600

1
Out of stock

19

BOLT HEX HEAD 6X25

110N0625

1
Out of stock

20

COLLAR LEVER

46059-010

1
Out of stock

21

NUT LOCK ADJUST SCREW

46056-001

1
Out of stock

22

UNAVAILABLE IN PRICE BOOK

110N0628

1
Out of stock

23

SCREW ADJUST

46055-006

1
Out of stock

24

1

$14.99

In stock

25

LEVER FRONT BRAKE

46058-012

1
Out of stock

26

HOLDER-FR BRAKE LEVER

46060-005

1
Out of stock

27

CASE L.H UPPER

46086-012

1

$11.64

In stock

28

CASE L.H LOWER

46077-014

1

$18.58

In stock

29

SPRING-WASHER

92029-002

1
Out of stock

30

SCREW PAN HEAD 2X6

211B0206

1
Out of stock

31

HOLDER L.H SW UP WRNG

46085-010

1
Out of stock

32

WASHER SPRING 3MM

461F0300

1
Out of stock

33

SCREW PAN HEAD 3X5

220B0305A

1
Out of stock

34

WIRING HARNESS

46082-014

1
Out of stock

35

KNOB SWITCH

46044-003

1
Out of stock

36

SCREW-PAN-CROS

220B0518

1
Out of stock

37

CONTACT HORN BUTTON

46079-001

1
Out of stock

38

SWITCH,PUSH BUTTON

27010-1009

1
Out of stock

39

SWITCH,PUSH BUTTON

27010-1009

1
Out of stock

39-1

SWITCH,PUSH BUTTON

27010-1009

1
Out of stock

40

RUBBER L.H GRIP

46075-013

1
Out of stock

41

CASE ASSY R.H

46018-008

1
Out of stock

42

CASE R.H UPPER

46040-013

1
Out of stock

43

LEVER STARTER

46096-004

1
Out of stock

44

SPRING GRIP ADJUST

46025-004

1
Out of stock

45

CASE R.H LOWER

46022-015

1

$31.98

In stock

46

NUT-HEX,5MM

312B0500

1
Out of stock

47

SCREW GRIP ADJUST

46026-006

1
Out of stock

48

CASE ASSY R.H

46018-008

1
Out of stock

49

REAR VIEW MIRROR

56001-005

—
Out of stock

49

REAR VIEW MIRROR LH

56003-016

1
Out of stock

49

REAR VIEW MIRROR R.H.

56002-024

1
Out of stock

50

BRACKET

56006-001

—
Out of stock

51

BAND RUBBER

92072-013

1
Out of stock

52

RUBBER R.H GRIP

46061-008

1
Out of stock

53

LEVER ASSY FRNT BRAKE

46021-006

1
Out of stock

54

CASE ASSY L.H

46091-001

1

$117.23

In stock
