1986 Kawasaki KE100 Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1986 Kawasaki KE100, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

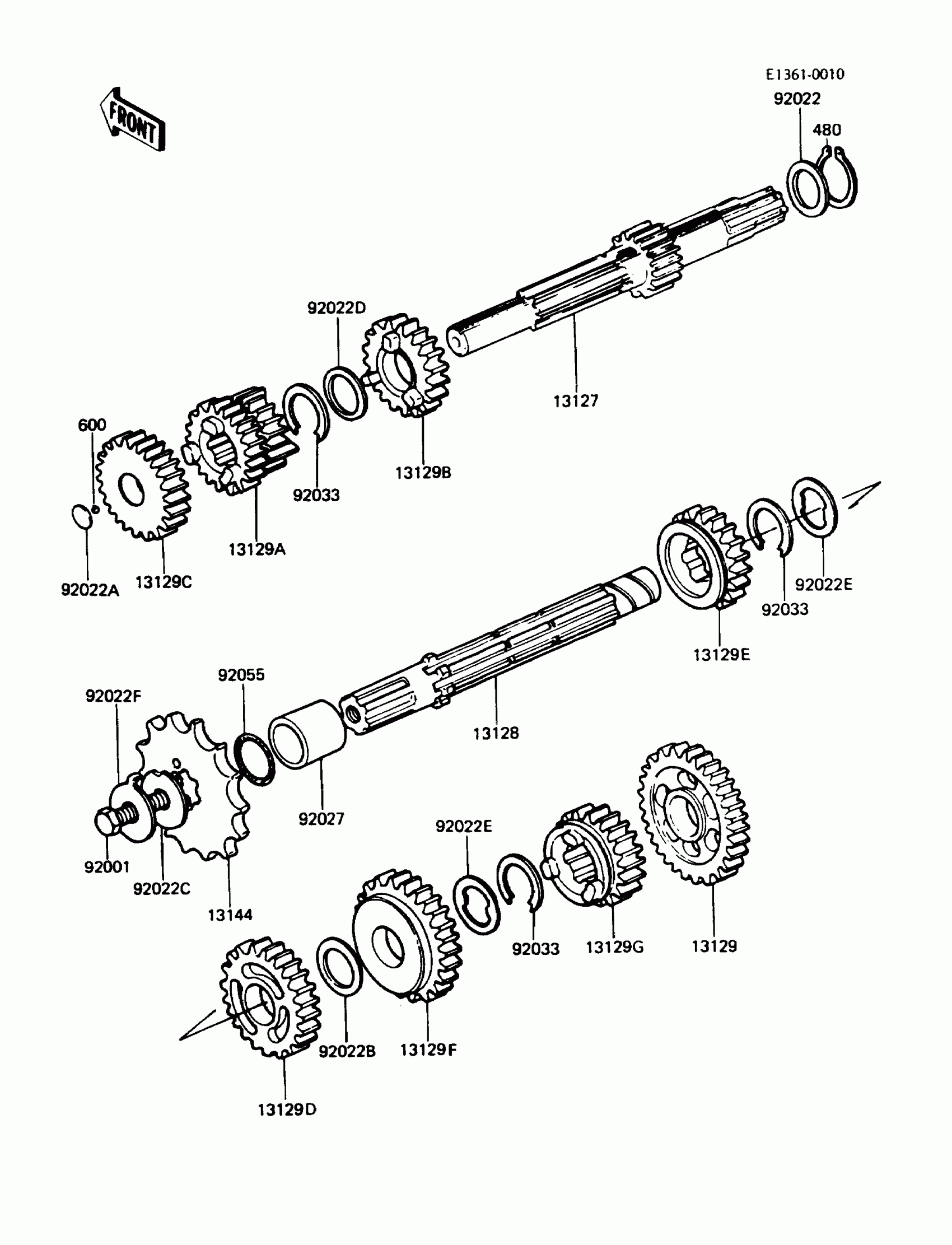

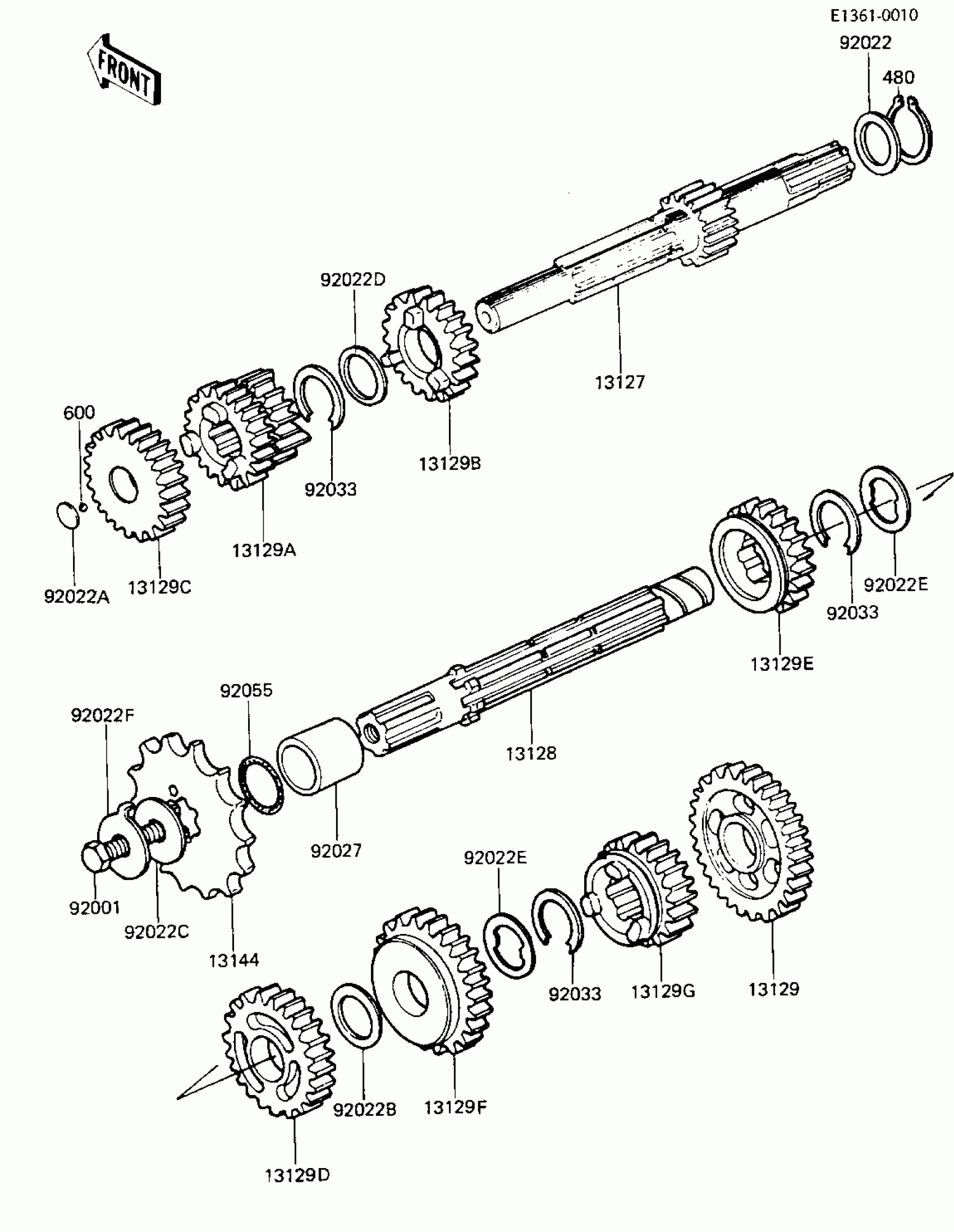

1986 Kawasaki KE100 Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT

13127-1017

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-021

1
Out of stock

13129

1

$95.90

In stock

13129A

GEAR,INPUT 2ND&3RD,17T&20T

13129-1138

1
Out of stock

13129B

GEAR,INPUT 4TH,22T

13129-1139

1

$74.24

In stock

13129C

GEAR,INPUT TOP,28T

13129-1146

1

$74.24

In stock

13129D

GEAR,OUTPUT 3RD,26T

13129-1148

1

$81.09

In stock

13129E

GEAR,OUTPUT TOP,26T

13129-1149

1

$95.90

In stock

13129F

GEAR,OUTPUT 2ND,30T

13129-1642

1
Out of stock

13129G

GEAR,OUTPUT 4TH,24T

13129-1708

1

$100.93

In stock

13144

1

$52.01

In stock

92001

BOLT,8X16

92001-1368

1

$4.41

In stock

92022

WASHER,THRUST,16.5X21X0.8

92022-053

1
Out of stock

92022A

WASHER,THRUST

92022-115

1

$3.92

In stock

92022B

1

$8.37

In stock

92022C

WASHER,T=2.3

92022-266

1
Out of stock

92022D

WASHER,18.3X22X0.5

92022-271

1
Out of stock

92022E

WASHER,TOOTHED,18.5X23X1.2

92024-030

1
Out of stock

92022F

1

$4.80

In stock

92027

1

$18.36

In stock

92033

RING-SNAP,16MM

92033-014

1
Out of stock

92055

RING-O,17.5X1.5

92055-022

1

$4.93

In stock

480

1

$3.43

In stock

600

BALL-STEEL,7/32"

600A0700

1

$1.44

In stock
