1994 Kawasaki KDX200 Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 1994 Kawasaki KDX200, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

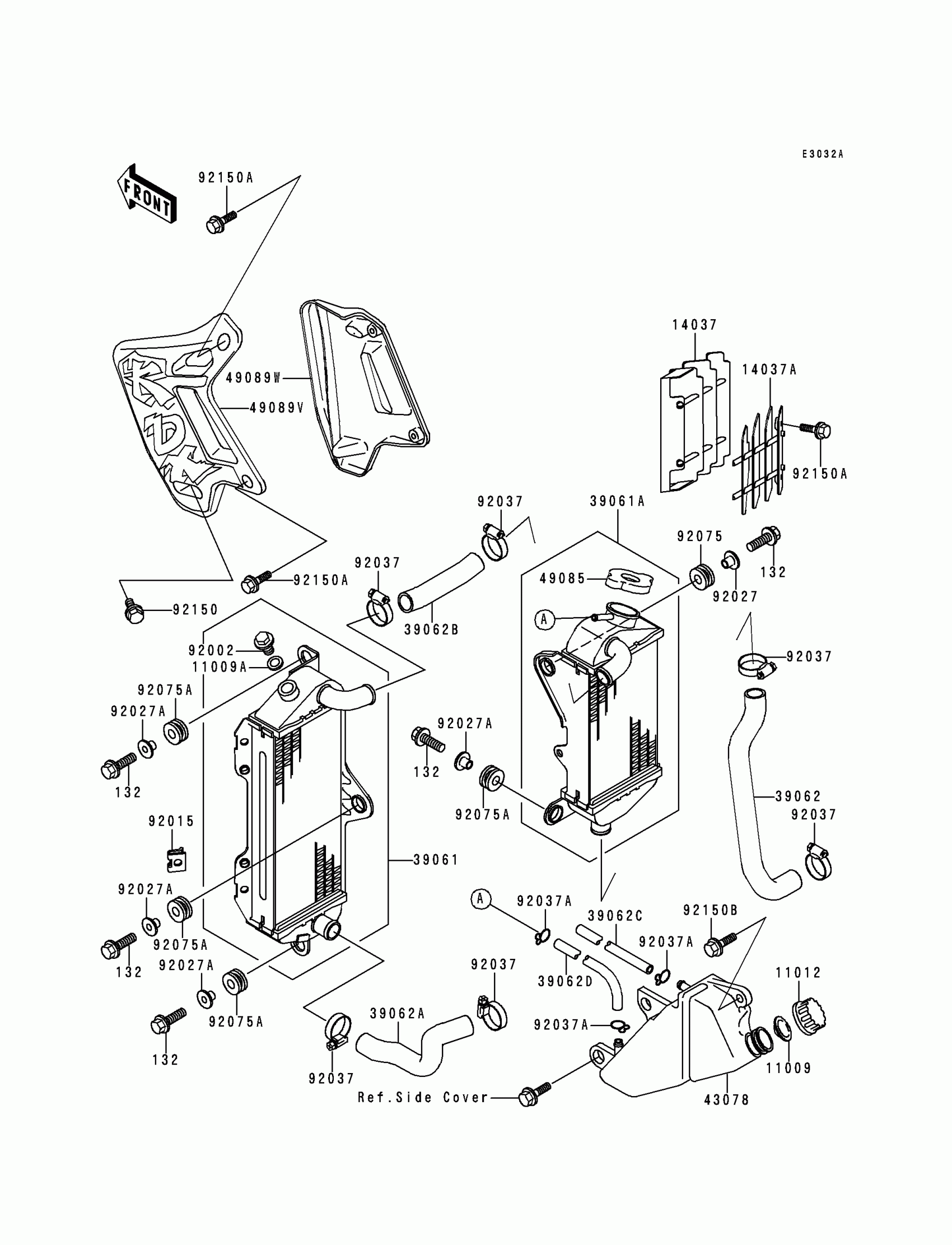

1994 Kawasaki KDX200 Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$1.25

In stock

11009A

GASKET,DRAIN BOLT

11009-1152

1

$7.44

In stock

11012

CAP

11012-1084

1

$1.31

In stock

14037

SCREEN,L.GREEN

14037-1099-6W

1

$24.58

In stock

14037A

SCREEN,RH,L.GREEN

14037-1121-6W

1
Out of stock

39061

RADIATOR-ASSY,LH

39061-1127

1

$566.38

In stock

39061A

RADIATOR-ASSY

39061-1131

1

$593.46

In stock

39062

HOSE-COOLING,RADIATOR-PUMP

39062-1300

1
Out of stock

39062A

HOSE-COOLING,HEAD-RADIATOR

39062-1301

1
Out of stock

39062B

HOSE-COOLING,RADIATOR,LH-RH

39062-1302

1
Out of stock

39062C

HOSE-COOLING,5X9X420

39062-1315

1
Out of stock

39062D

HOSE-COOLING,5X9X1050

39062-1334

1
Out of stock

43078

RESERVOIR

43078-1123

1
Out of stock

49085

CAP-ASSY-PRESSURE

49085-1066

1

$33.98

In stock

49089V

SHROUD-ENGINE,LH,L.GREEN

49089-5190-6W

1

$110.57

In stock

49089W

SHROUD-ENGINE,RH,L.GREEN

49089-5191-6W

1

$132.20

In stock

92002

BOLT,RADIATOR DRAIN

92002-1682

1
Out of stock

92015

NUT

92015-1487

1

$3.80

In stock

132

BOLT-FLANGED-SMALL

132G0620

1
Out of stock

92027

COLLAR

92027-1045

1

$4.37

In stock

92027A

COLLAR

92027-194

1

$4.37

In stock

92037

CLAMP,COOLING HOSE

92037-1589

1

$14.60

In stock

92037A

CLAMP

92037-1712

1

$3.97

In stock

92075

DAMPER

92075-1185

1

$4.17

In stock

92075A

1

$3.72

In stock

92150

1

$3.81

In stock

92150A

BOLT,6X12

92150-1435

1

$3.43

In stock

92150B

BOLT,FLANGED,6X14

92150-1504

1

$3.81

In stock
