1977 Yamaha IT400D (IT400D) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 1977 Yamaha IT400D (IT400D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

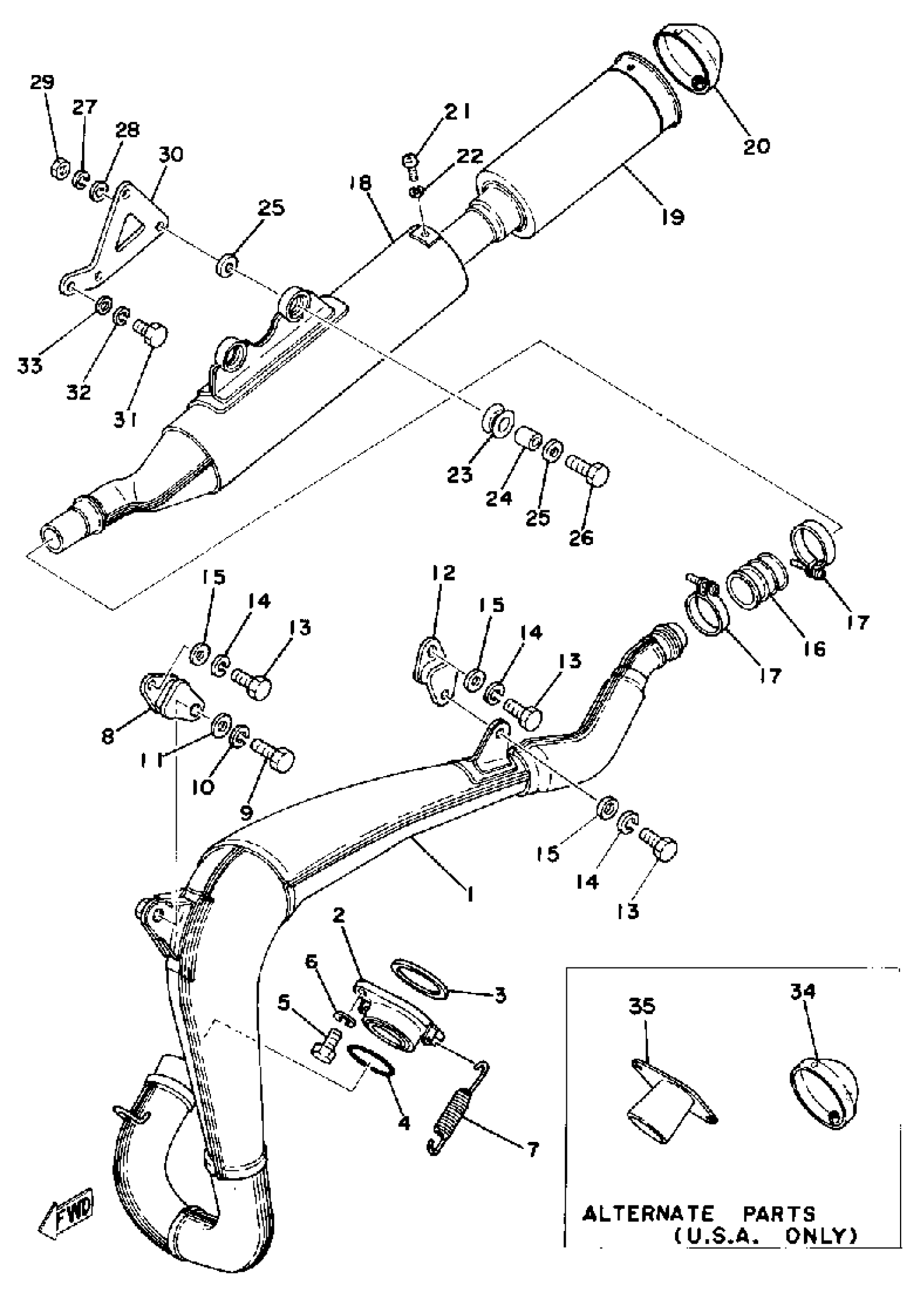

1977 Yamaha IT400D (IT400D) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

EXHAUST PIPE ASSEMBLY L

(1W5-14610-00-00)

1
Out of stock

1

EXHAUST PIPE ASSEMBLY L

(1W6-14610-00-00)

1
Out of stock

2

NUT, RING

1W4-14612-01-00

1
Out of stock

3

GASKET

248-14623-10-00

1

$6.22

In stock

4

GASKET, EXHAUST PIPE

214-14613-09-00

1

$15.83

In stock

5

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

6

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

7

SPRING, TENSION (1W4)

90507-20030-00

1
Out of stock

8

STAY, MUFFLER 2

483-14781-03-00

—
Out of stock

9

BOLT, HEXAGON

97013-08020-00

1

$1.54

In stock

10

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

11

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

12

STAY, MUFFLER 1

565-14771-01-00

1

$16.68

In stock

13

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

16

GASKET, MUFFLER JOINT

1M1-14714-00-00

—

$64.14

In stock

17

CLAMP, HOSE (5H0)

90460-43179-00

—

$16.69

In stock

18

SILENCER, EXHAUST

(1W6-14753-02-00)

1
Out of stock

19

PIPE, OUTLET

1W6-14752-01-00

1
Out of stock

20

. CAP, SILENCER

1K7-14787-00-00

1
Out of stock

20

CAP, SILENCER

(1W5-14787-00-00)

1
Out of stock

21

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

DAMPER

565-14747-00-00

—
Out of stock

24

COLLAR (437)

90387-08258-00

—
Out of stock

25

WASHER, PLATE(8AT)

90201-081R9-00

—
Out of stock

26

BOLT

97013-08035-00

—

$4.80

In stock

27

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

28

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

29

. NUT

95380-08700-00

1

$3.07

In stock

30

STAY, MUFFLER 2

1W6-14781-00-00

1
Out of stock

31

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

32

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

33

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

34

CAP, SILENCER

(1W6-14787-10-00)

1
Out of stock

35

PIPE, CHOKE

(1W5-14634-00-00)

1
Out of stock

35

PIPE, CHOKE

(1W6-14634-00-00)

1
Out of stock
