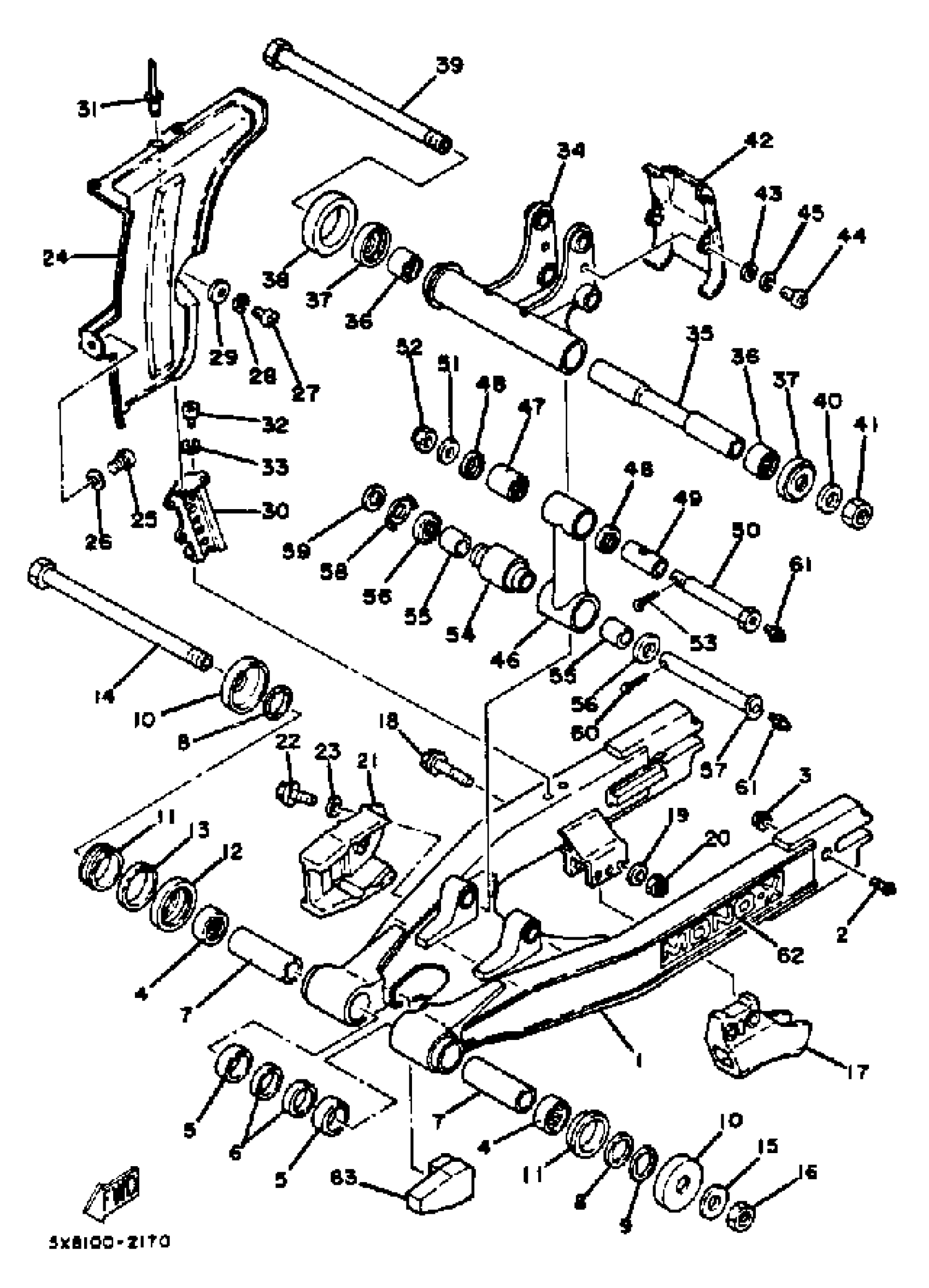

1982 Yamaha IT175 (IT175J) Swing ARM Diagram

← All diagrams

Find the part on the Swing ARM diagram for your 1982 Yamaha IT175 (IT175J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1982 Yamaha IT175 (IT175J) Swing ARM Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REAR ARM

(5X8-22110-00-35)

1
Out of stock

2

BOLT

90109-08599-00

1
Out of stock

3

NUT, FLANGE

95704-08500-00

1
Out of stock

4

1

$40.38

In stock

5

BUSH, SPEC''L NYLON

90386-22097-00

1
Out of stock

6

OIL SEAL, SDO-TYPE

93109-22018-00

1
Out of stock

7

BUSH, SOLID (3R4)

90380-16077-00

1

$36.61

In stock

8

WASHER, PLATE

90201-22680-00

1
Out of stock

9

SHIM,REAR ARM

240-22127-00-00

1

$5.74

In stock

10

COVER, THRUST

2K6-22128-01-00

1

$26.13

In stock

11

OIL SEAL (35X41.5X8-483)

93108-35004-00

1

$12.58

In stock

12

SEAL, GUARD

5X6-22151-10-00

1

$36.80

In stock

13

COLLAR (5X6)

90387-440G3-00

1

$18.69

In stock

14

SHAFT, PIVOT

5X4-22141-01-00

1
Out of stock

15

WASHER, PLATE (5X6)

90201-160F6-00

1
Out of stock

16

NUT

90170-16111-00

1
Out of stock

17

SUPPORT, CHAIN

5X4-22199-00-00

—
Out of stock

18

BOLT, FLANGE

95814-08045-00

—

$3.95

In stock

19

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

20

NUT, U

95617-08100-00

—

$6.78

In stock

21

PROTECTOR, CHAIN

5X6-22147-01-00

—

$35.90

In stock

22

BOLT, FLANGE

95817-06020-00

—

$2.69

In stock

23

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

24

. CASE, CHAIN

5X8-W2231-01-00

1
Out of stock

24

COLLAR

90387-06159-00

—

$6.38

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

24

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

24

CASE, CHAIN

99999-01413-00

1
Out of stock

25

SCREW, PAN

98507-06014-00

—

$6.18

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

29

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

30

STAY, CHAIN CASE 1

5X8-22321-00-00

1
Out of stock

31

RIVET,BLIND

90267-40080-00

1
Out of stock

32

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

33

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

34

ARM, RELAY

5X3-2217A-00-00

1
Out of stock

35

COLLAR

90387-163F6-00

1
Out of stock

36

1

$40.38

In stock

37

COVER, THRUST

322-22128-01-00

—
Out of stock

38

SEAL, GUARD

1W1-22151-00-00

1
Out of stock

39

SHAFT, PIVOT

5X4-22141-01-00

1
Out of stock

40

WASHER, PLATE (5X6)

90201-160F6-00

1
Out of stock

41

NUT

90170-16111-00

1
Out of stock

42

PROTECTOR

5X3-21652-00-00

1
Out of stock

43

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

44

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

45

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

46

ROD, CONNECTING 1

5X3-2217F-00-00

1
Out of stock

47

BEARING, CYLINDRICAL(2HJ)

93315-22046-00

—

$78.46

In stock

48

OIL SEAL

93109-20076-00

—
Out of stock

49

BUSH, SOLID

90380-14095-00

1
Out of stock

50

BOLT

90109-12646-00

1
Out of stock

51

WASHER, PLATE

90201-12027-00

—

$6.23

In stock

52

NUT, SELF LOCKING (23X)

90185-12119-00

—
Out of stock

53

PIN, COTTER

91490-25020-00

—

$2.94

In stock

54

BUSH 1

5X6-22123-00-00

1
Out of stock

55

BUSH, BIMETAL FORM

90384-16156-00

1
Out of stock

56

COVER, DUST

5X6-2217H-00-00

1
Out of stock

57

PIN, SPEC''L SHAPE

90249-16153-00

1
Out of stock

58

WASHER, LOCK

90215-16198-00

1
Out of stock

59

WASHER, PLATE (2K7)

90201-17682-00

—

$1.71

In stock

60

PIN, COTTER

91490-40045-00

—

$6.80

In stock

61

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

62

EMBLEM, REAR ARM

5X6-2218A-00-00

1
Out of stock

63

DAMPER 1

5X4-2214F-00-00

1
Out of stock
