2005 Suzuki GSX-R600 Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2005 Suzuki GSX-R600, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

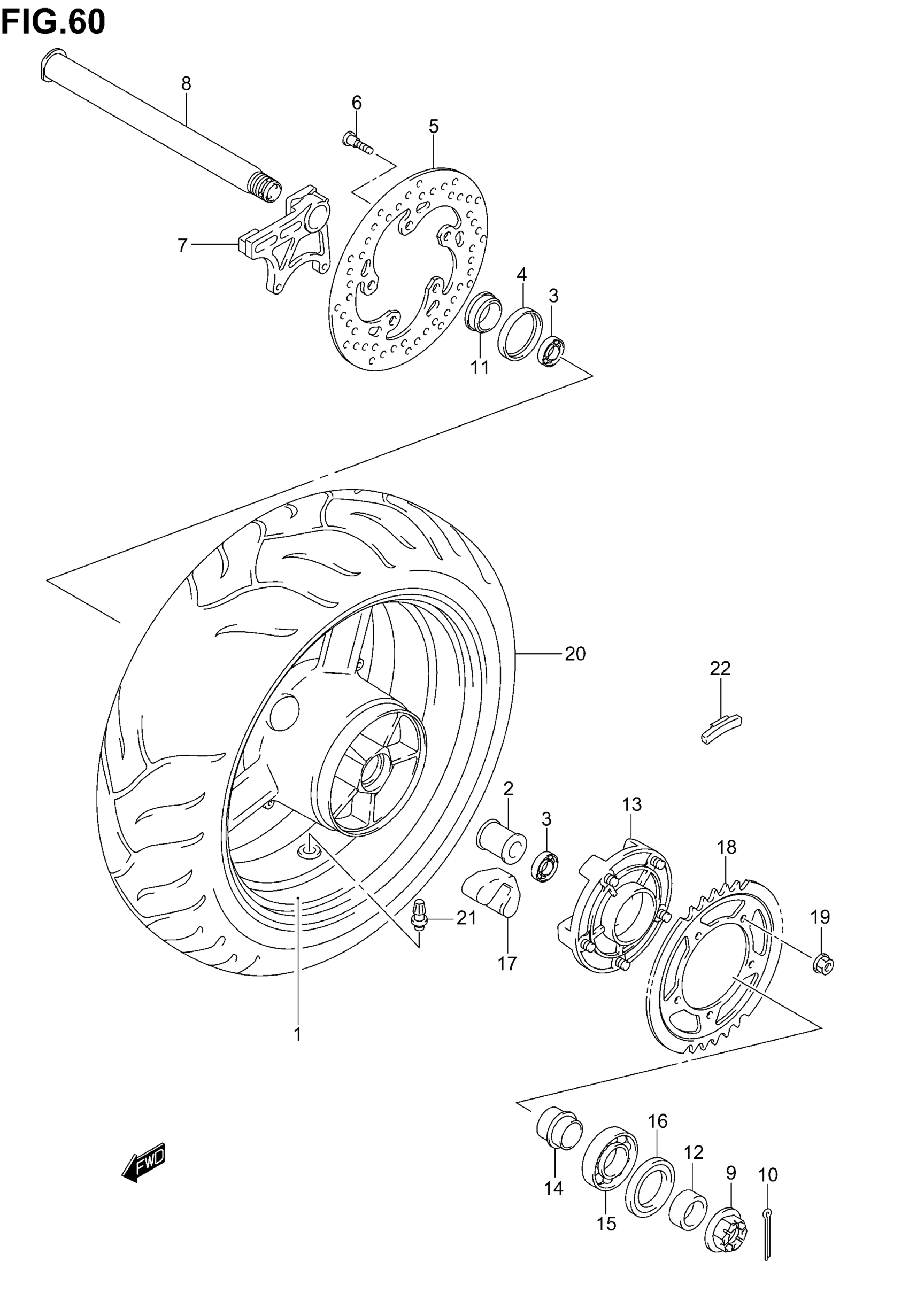

2005 Suzuki GSX-R600 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL, REAR (17M/CXMT5.50) (BLACK)

64111-35F01-019

1
Out of stock

2

SPACER,RR HUB BEARING

64731-35F10

1
Out of stock

3

BEARING This part replaces 09262-28043.

09262-28063

2
Out of stock

4

SEAL,OIL (37X52X8) This part replaces 09284-37001.

09284-37002

1
Out of stock

5

DISC,RR BRAKE

69211-18G00

1
Out of stock

6

BOLT

09106-08148

5

$4.65

In stock

7

BRACKET, REAR CALIPER

69721-29G00

1
Out of stock

8

AXLE, REAR

64711-33E10

1

$174.43

In stock

9

NUT

09141-25001

1

$23.29

In stock

10

1

$1.47

In stock

11

SPACER,REAR AXLE,R This part replaces 64741-35F00.

64741-35F10

1
Out of stock

12

SPACER, AXLE LH

64751-35F00

1

$22.85

In stock

13

DRUM,RR SPROCKET

64610-35F30

1
Out of stock

14

RETAINER, SPROCKET DRUM

64733-35F00

1
Out of stock

15

BEARING (32X65X17) This part replaces 09262-32007.

09262-32024

1
Out of stock

16

SEAL (39X65X7)

09285-39001

1
Out of stock

17

ABSORBER, RR HUB SHOCK

64651-35F10

5
Out of stock

18

SPROCKET,REAR,45T-525 (NT:45)

64511-39F00

1
Out of stock

19

NUT

08319-31107

5

$2.92

In stock

20

TIRE, REAR,180/55 ZR17M/C (73W)(DUNLOP)

65110-29G10

1
Out of stock

21

VALVE ASSY, WHEEL RIM (TR412)

43130-24A00

1
Out of stock

22

BALANCER, WHEEL NO.1

43222-73H10

1

$6.57

In stock

22

BALANCER, WHEEL NO.2

43224-73H10

1

$4.02

In stock

22

BALANCER, WHEEL NO.3

43226-73H10

1

$4.69

In stock
