2001 Yamaha ET410TRF 8BY8 Meter Diagram

← All diagrams

Find the part on the Meter diagram for your 2001 Yamaha ET410TRF 8BY8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

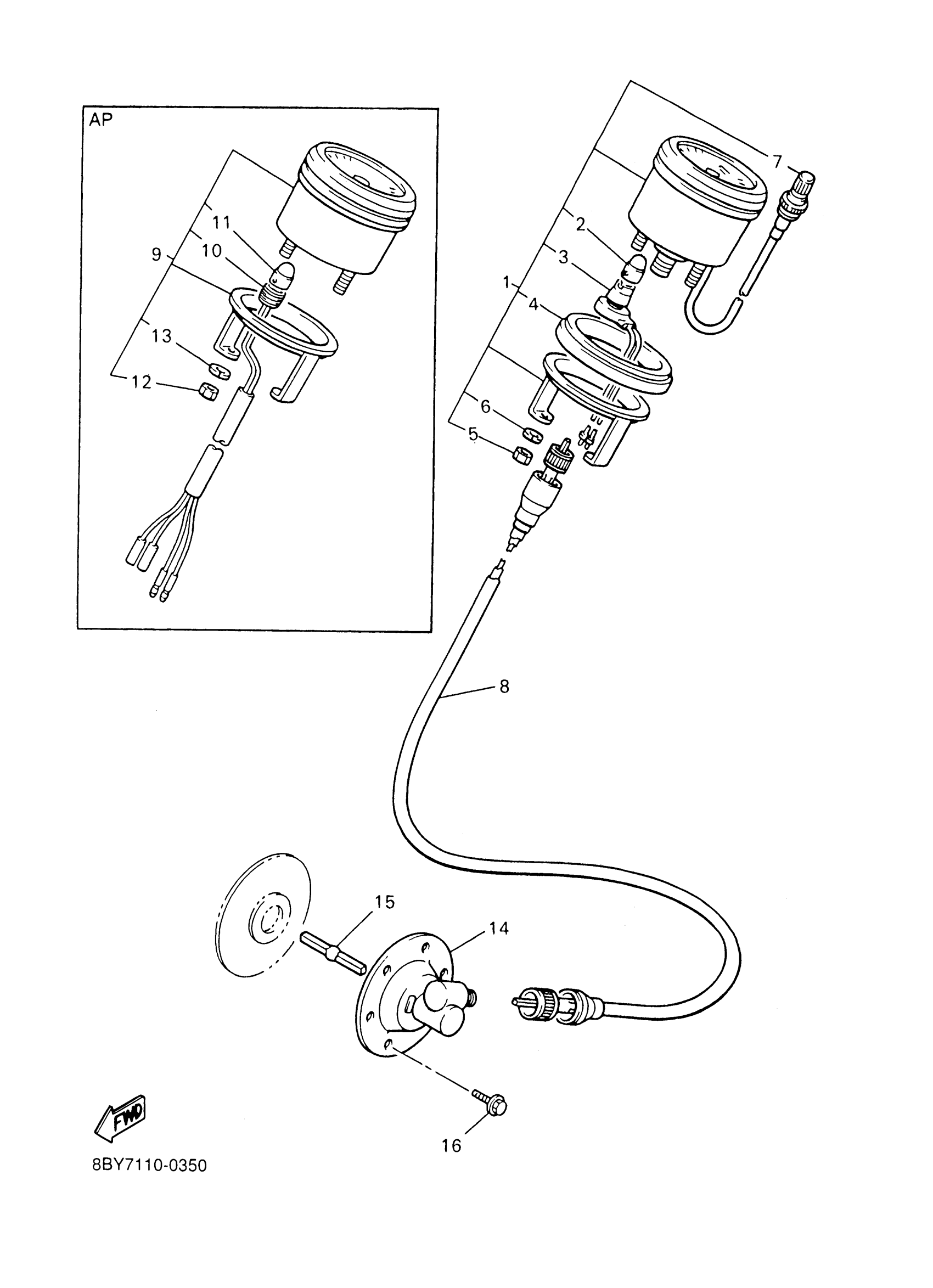

2001 Yamaha ET410TRF 8BY8 Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSY (MILE/H)

88T-83510-40-00

1
Out of stock

2

BULB, MTR.12V3.4W

4G1-84744-00-XX

1
Out of stock

3

SOCKET CORD ASSY

5E2-83509-20-00

1

$24.89

In stock

4

DAMPER

88T-83523-00-00

1
Out of stock

5

NUT, HEXAGON

95317-05600-00

1

$1.10

In stock

6

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

7

TRIP METER CABLE ASSY

8K1-83603-01-00

—

$69.28

In stock

8

SPEEDOMETER CABLE ASSY

89A-83550-00-00

1
Out of stock

9

TACHOMETER ASSY

85L-83540-00-00

1
Out of stock

10

SOCKET CORD ASSY

85L-83509-00-00

—

$22.09

In stock

11

BULB, MTR.12V3.4W

4G1-84744-00-XX

1
Out of stock

12

NUT, HEXAGON (663)

95380-05600-00

1

$6.17

In stock

13

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

14

METER GEAR HOUSING COMP

8Y1-47700-00-00

1

$64.45

In stock

15

JOINT

8K4-47715-00-00

1

$4.60

In stock

16

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock
