1982 Yamaha ET340TF Starter ET340TF - TG Diagram

← All diagrams

Find the part on the Starter ET340TF - TG diagram for your 1982 Yamaha ET340TF, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

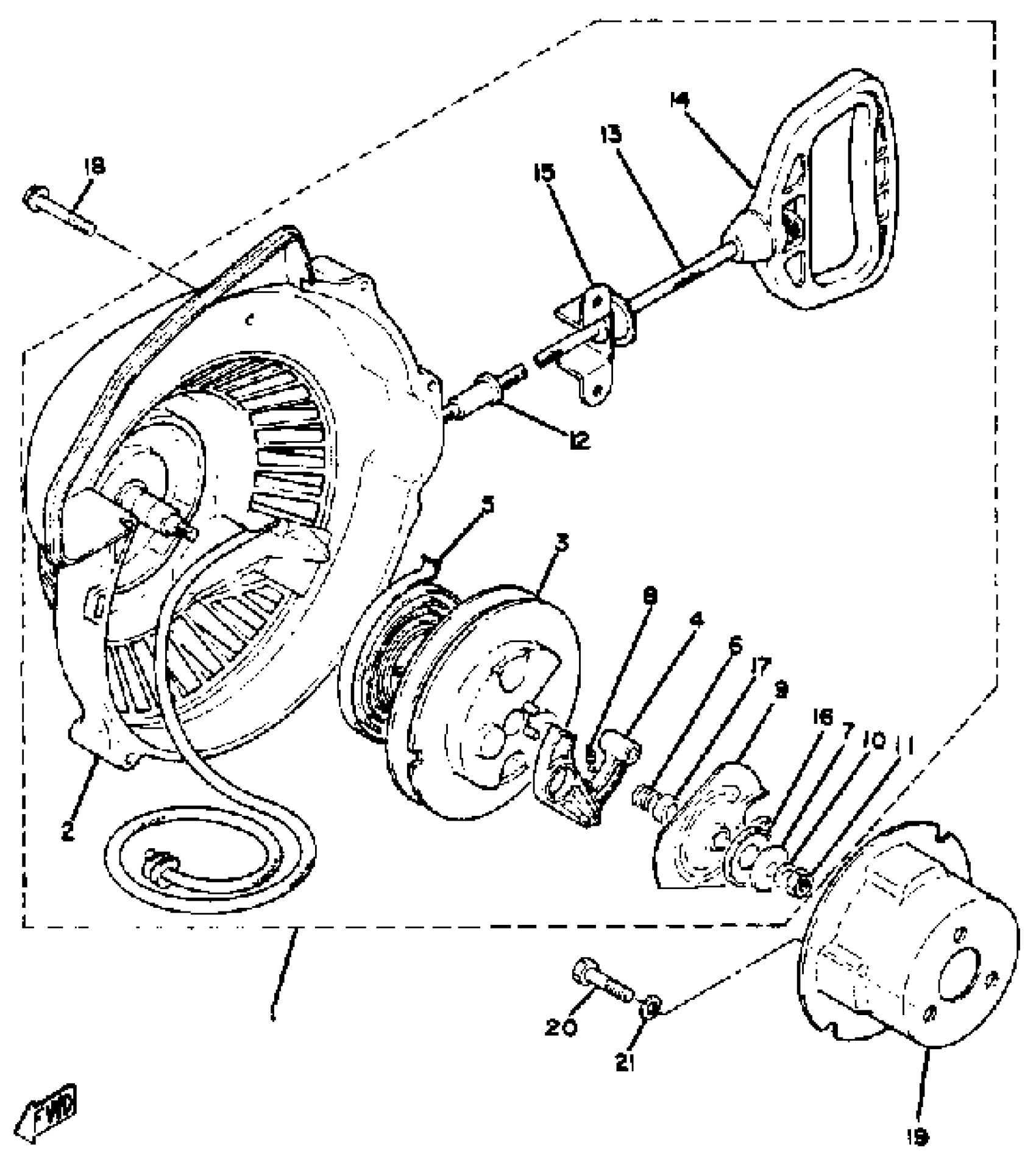

1982 Yamaha ET340TF Starter ET340TF - TG Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASSEMBLY

8G8-15710-01-00

1
Out of stock

2

. CASE, STARTER

8G8-15711-01-00

1
Out of stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

SPRING, DRIVE PLATE

8F3-15715-00-00

1

$9.15

In stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

PLATE, DRIVE

8F3-15716-03-00

1

$23.00

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

GUIDE, ROPE

8F3-15758-00-00

1

$17.09

In stock

13

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

14

HANDLE, STARTER

8F3-15755-00-00

1

$23.00

In stock

15

HOLDER, HANDLE

8F3-15788-01-00

—

$13.48

In stock

16

WASHER, THRUST

8G5-15739-00-00

—

$6.94

In stock

17

COLLOR

82M-15779-00-00

—

$6.88

In stock

18

BOLT, FLANGE

95817-06045-00

—

$6.18

In stock

19

PULLEY, STARTER

8G8-15723-00-00

1
Out of stock

20

BOLT, HEXAGON

97017-08016-00

—
Out of stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock
