1986 Kawasaki Eliminator Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 1986 Kawasaki Eliminator, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

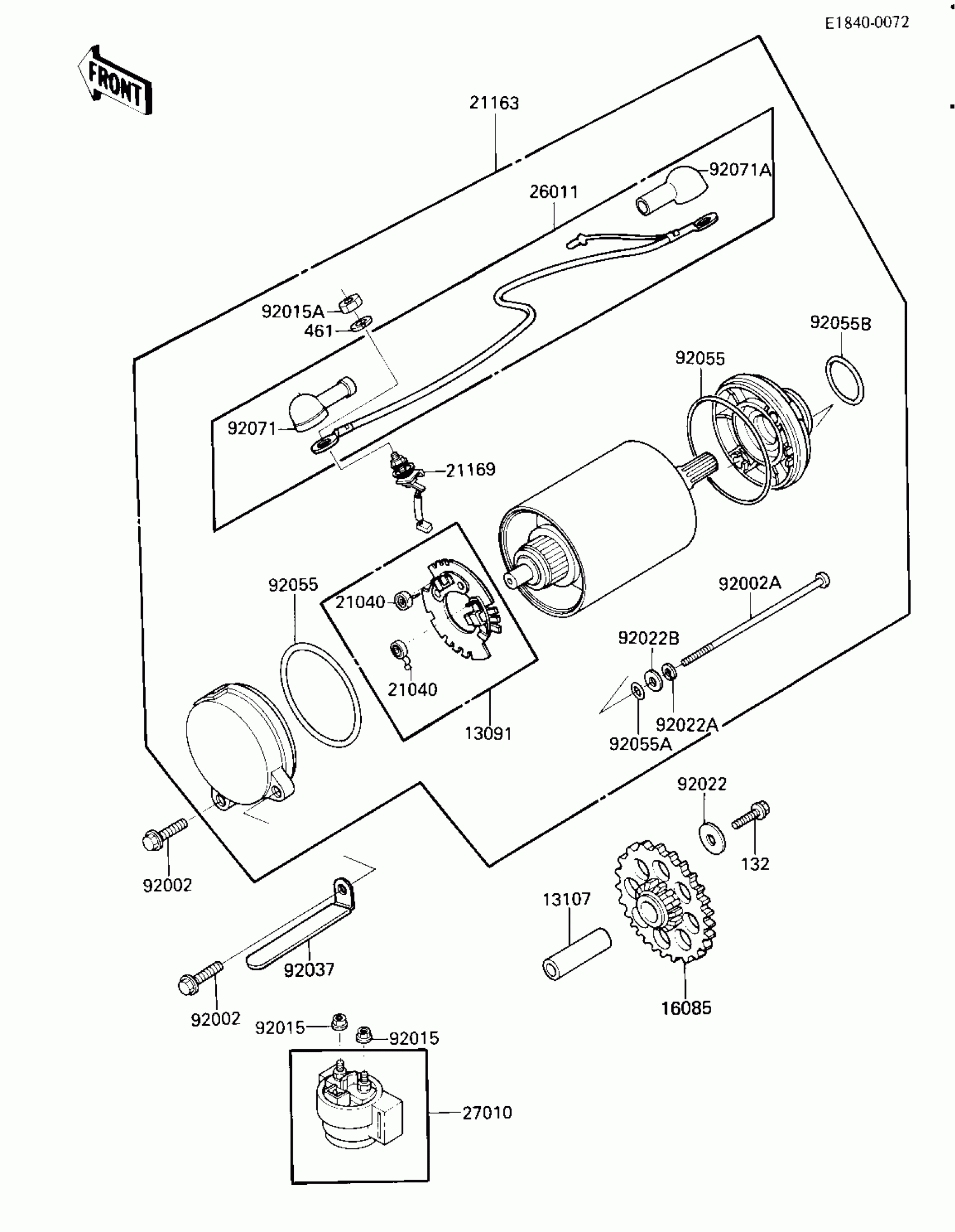

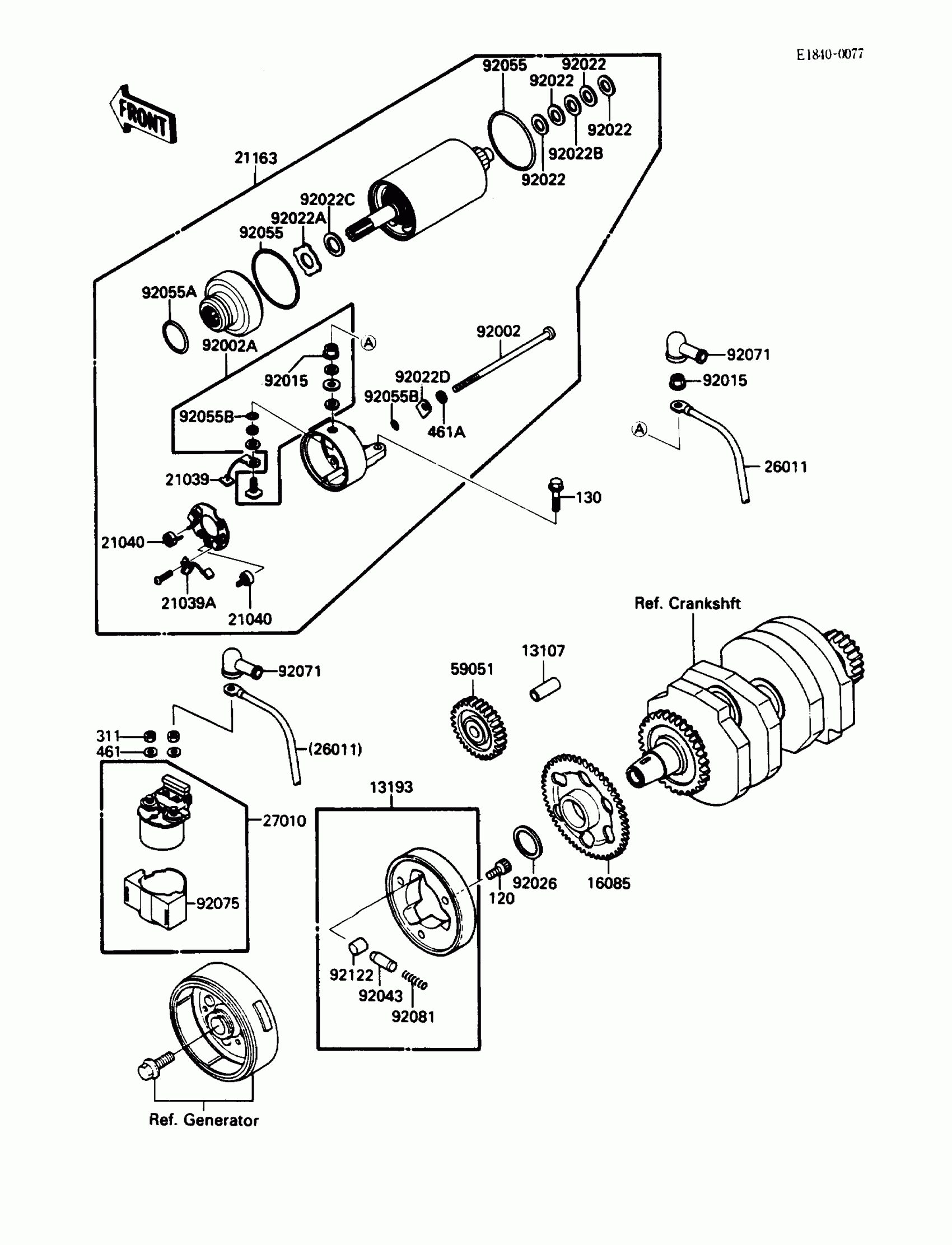

1986 Kawasaki Eliminator Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13091

HOLDER,CARBON BRUSH

13091-1325

1

$79.89

In stock

13107

SHAFT,IDLE GEAR

13107-1106

1

$15.76

In stock

16085

GEAR,IDLE

16085-1119

1

$123.32

In stock

21040

SPRING-BRUSH

21040-1051

1

$7.56

In stock

21163

STARTER-ELECTRIC

21163-1081

1
Out of stock

21169

TERMINAL,STARTER

21169-1051

1

$72.51

In stock

26011

1

$35.39

In stock

27010

SWITCH,STARTER

27010-1314

1

$41.37

In stock

92002

BOLT,6X20

92001-1947

1

$3.46

In stock

92002A

BOLT

92002-1377

1
Out of stock

92015

NUT,FLANGED,6MM

92015-1078

1
Out of stock

92015A

NUT,6MM

92015-1457

1

$3.25

In stock

92022

WASHER,6X19.5X2

92022-1517

1

$1.90

In stock

92022A

WASHER-SPRING

92022-1622

1

$1.59

In stock

92022B

WASHER

92022-1623

1

$2.12

In stock

92037

CLAMP

92037-1679

1

$4.37

In stock

92055

RING-O,62MM

92055-1260

1
Out of stock

92055A

RING-O,4.5MM

92055-1261

1

$2.29

In stock

92055B

RING-O,24.4X3.1

92055-1262

1

$11.90

In stock

92071

GROMMET,STARTER TERMINAL

92071-1120

1
Out of stock

92071A

GROMMET,TERMINAL

92071-1134

1

$4.90

In stock

132

BOLT-FLANGED-SMALL

132G0612

1
Out of stock

461

WASHER SPRING 6MM

461F0600

1
Out of stock
