1974 Yamaha DT360A (DT360A) Handle Wire Diagram

← All diagrams

Find the part on the Handle Wire diagram for your 1974 Yamaha DT360A (DT360A), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

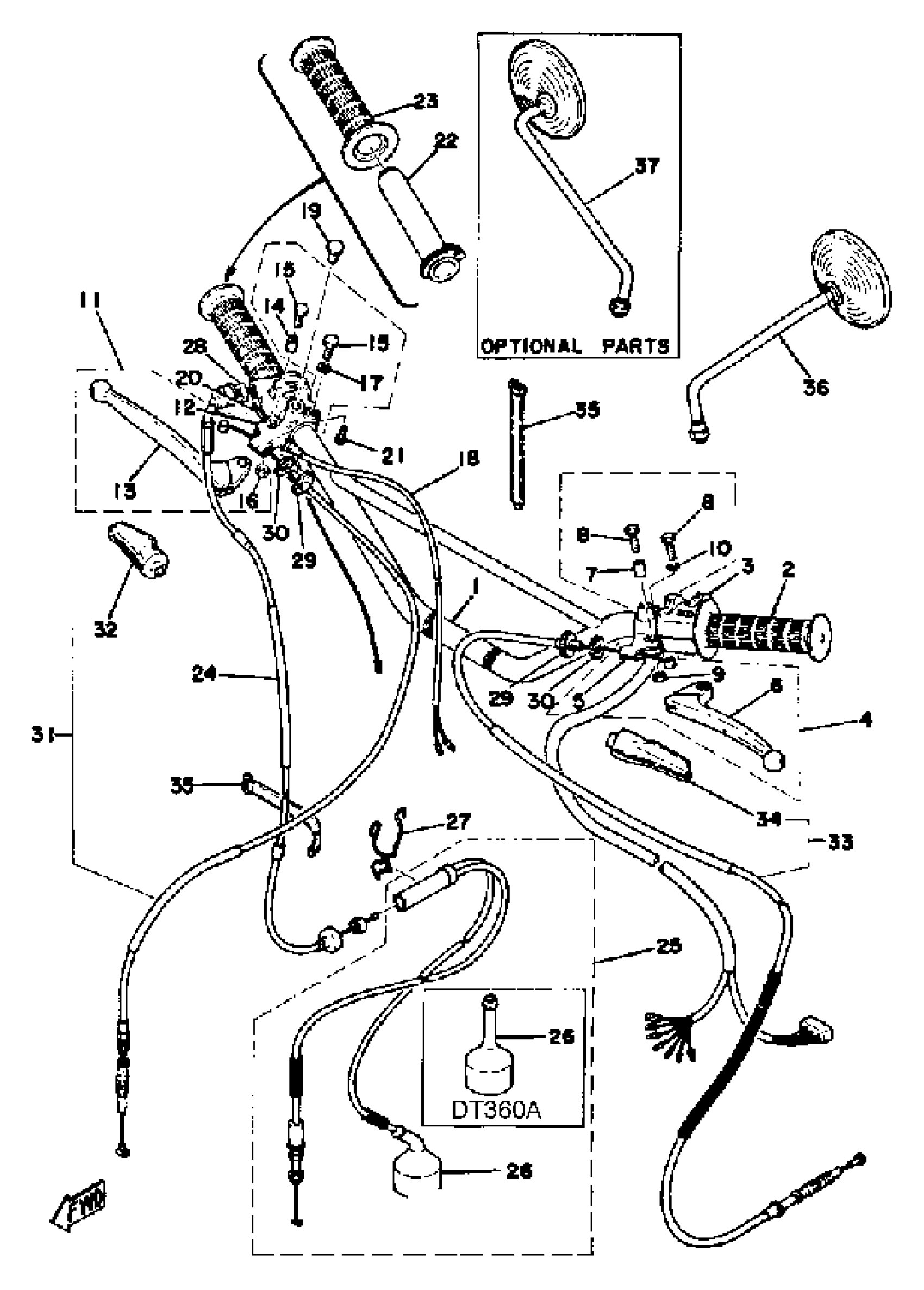

1974 Yamaha DT360A (DT360A) Handle Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

438-26111-00-00

1
Out of stock

2

GRIP LH

214-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 4

498-83972-62-00

1
Out of stock

3

SWITCH, HANDLE 4

558-83972-60-00

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

498-82910-00-00

1
Out of stock

5

HOLDER, LEVER 1

3Y6-82911-00-00

1

$45.97

In stock

6

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

7

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

9

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

LEVER HOLDER ASSEMBLY 2

(361-82920-92-00)

1
Out of stock

12

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

13

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

14

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

15

BOLT (661)

97013-06012-00

—

$4.71

In stock

16

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

19

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

20

SWITCH, HANDLE 1

1R6-83976-01-00

—
Out of stock

21

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

22

TUBE, GUIDE.

434-26243-00-00

—
Out of stock

23

GRIP (R.H)

1A0-26242-01-00

—
Out of stock

24

CABLE, THROTTLE 1

437-26311-02-00

1
Out of stock

25

CABLE, THROTTLE 2

498-26312-00-00

1
Out of stock

25

CABLE, THROTTLE 2

500-26312-02-00

1
Out of stock

26

CAP, RUBBER 000

360-26329-02-00

1
Out of stock

26

. CAP, RUBBER

500-26329-01-00

1
Out of stock

27

CABLE, THROTTLE 2

438-26312-01-00

1
Out of stock

28

NUT, HEXAGON

90170-10038-00

—
Out of stock

29

BOLT

90123-08002-00

—

$8.93

In stock

30

NUT

90179-08030-00

—

$3.78

In stock

31

CABLE, BRAKE (1180MM)

1M1-26341-00-00

1
Out of stock

32

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

33

WIRE, CLUTCH

363-26335-03-00

—

$64.14

In stock

34

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

35

BAND

341-26397-01-00

1
Out of stock

36

MIRROR ASSEMBLY LH

341-26290-10-00

1
Out of stock

37

BACK MIRROR RH (341-26290-01)

341-26290-01-00

1
Out of stock

37

KNOB SET, HDLBR SWITCH

360-W0087-20-00

1
Out of stock

37

KNOB SET, HDLBR SWITCH

444-W0087-10-00

1
Out of stock
