1978 Yamaha DT175E (DT175E) Handle Wire Diagram

← All diagrams

Find the part on the Handle Wire diagram for your 1978 Yamaha DT175E (DT175E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

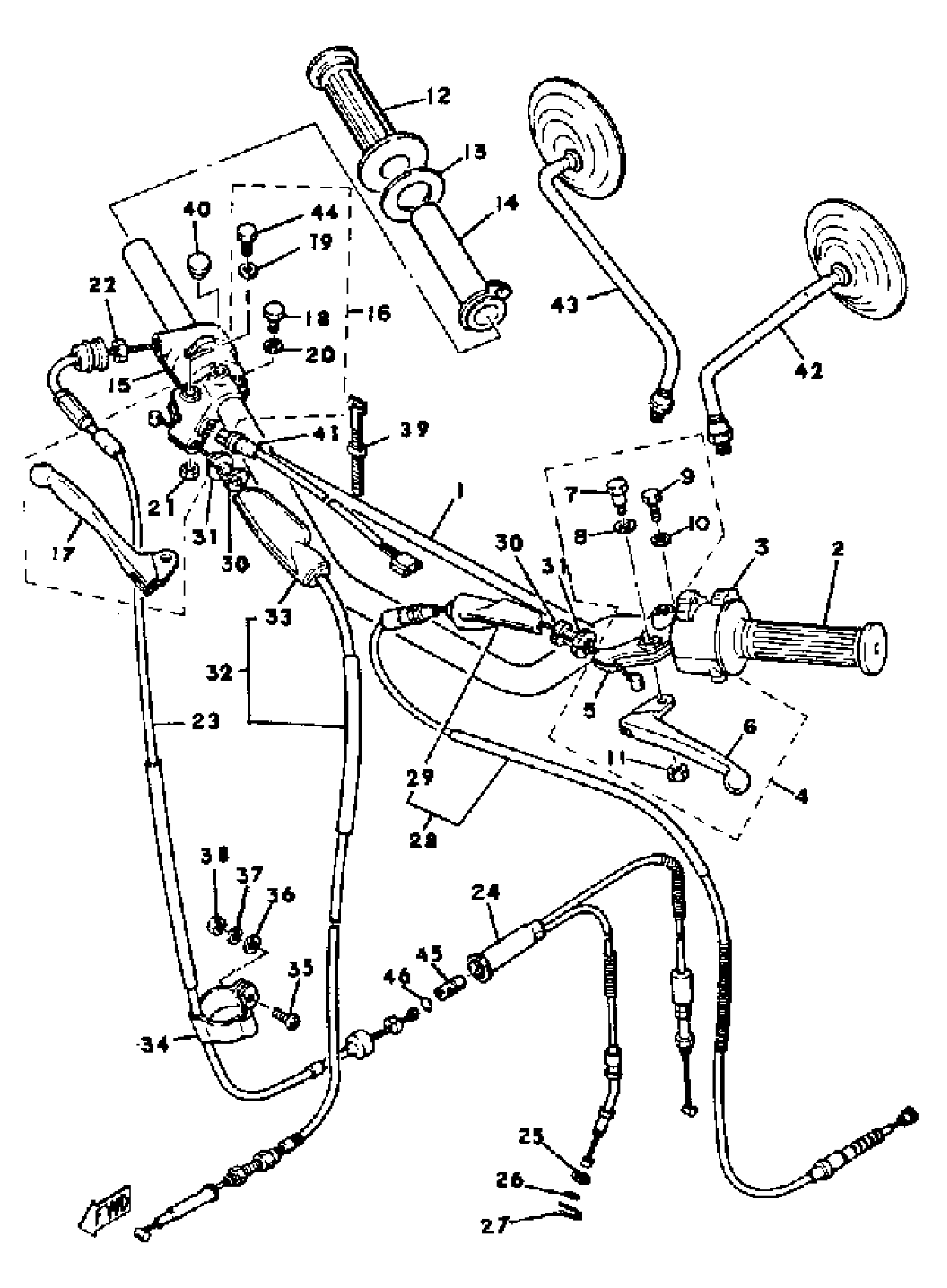

1978 Yamaha DT175E (DT175E) Handle Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

2A8-26111-00-00

1

$113.06

In stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 3

1M1-83973-50-00

1
Out of stock

3

SWITCH,HANDLE 4

3G7-83972-01-00

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

498-82910-20-00

1
Out of stock

5

HOLDER, LEVER 1

3Y6-82911-00-00

1

$45.97

In stock

6

LEVER, HANDLE (L.H)

1J3-83912-20-00

1

$38.79

In stock

7

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

8

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

9

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

12

GRIP (R.H)

1A0-26242-01-00

1
Out of stock

13

RING, LEAF

1M1-26249-01-00

1
Out of stock

14

TUBE, GUIDE.

434-26243-00-00

1
Out of stock

15

SWITCH, HANDLE 1

1R6-83976-01-00

—
Out of stock

16

LEVER HOLDER ASSEMBLY R (2A6-82920-90)

2A6-W8292-01-00

1
Out of stock

17

LEVER (R.H)

2A6-83922-00-00

—

$36.69

In stock

18

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

19

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

20

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

21

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

22

NUT, HEXAGON

90170-10038-00

—
Out of stock

23

CABLE, THROTTLE 1

2A6-26311-00-00

1
Out of stock

24

CABLE, THROTTLE 2

2A6-26312-00-00

1
Out of stock

25

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

26

O-RING (214)

93210-07100-00

—

$5.89

In stock

27

CIRCLIP (2A6)

90468-08086-00

—

$5.62

In stock

28

CABLE, CLUTCH

2A6-26335-01-00

1
Out of stock

29

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

30

BOLT

90123-08002-00

—

$8.93

In stock

31

NUT

90179-08030-00

—

$3.78

In stock

32

CABLE, BRAKE

2A6-26341-01-00

1
Out of stock

33

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

34

CLAMP

2A6-26397-00-00

1
Out of stock

35

SCREW, PAN HEAD(4MY)

98507-05018-00

—

$2.48

In stock

36

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

37

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

38

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock

39

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

40

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

41

FRONT STOP SWITCH ASSY

1M1-83980-31-00

—

$23.68

In stock

42

REAR VIEW MIRROR ASSY(LEFT)

1Y1-26290-10-00

—

$103.49

In stock

43

—

$103.49

In stock

44

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

45

PIECE, CONNECTING

1M1-26263-00-00

1
Out of stock

46

O-RING (260)

93210-10118-00

—

$5.86

In stock
