1976 Yamaha DT100C (DT100C) Handle-Wire Diagram

← All diagrams

Find the part on the Handle-Wire diagram for your 1976 Yamaha DT100C (DT100C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

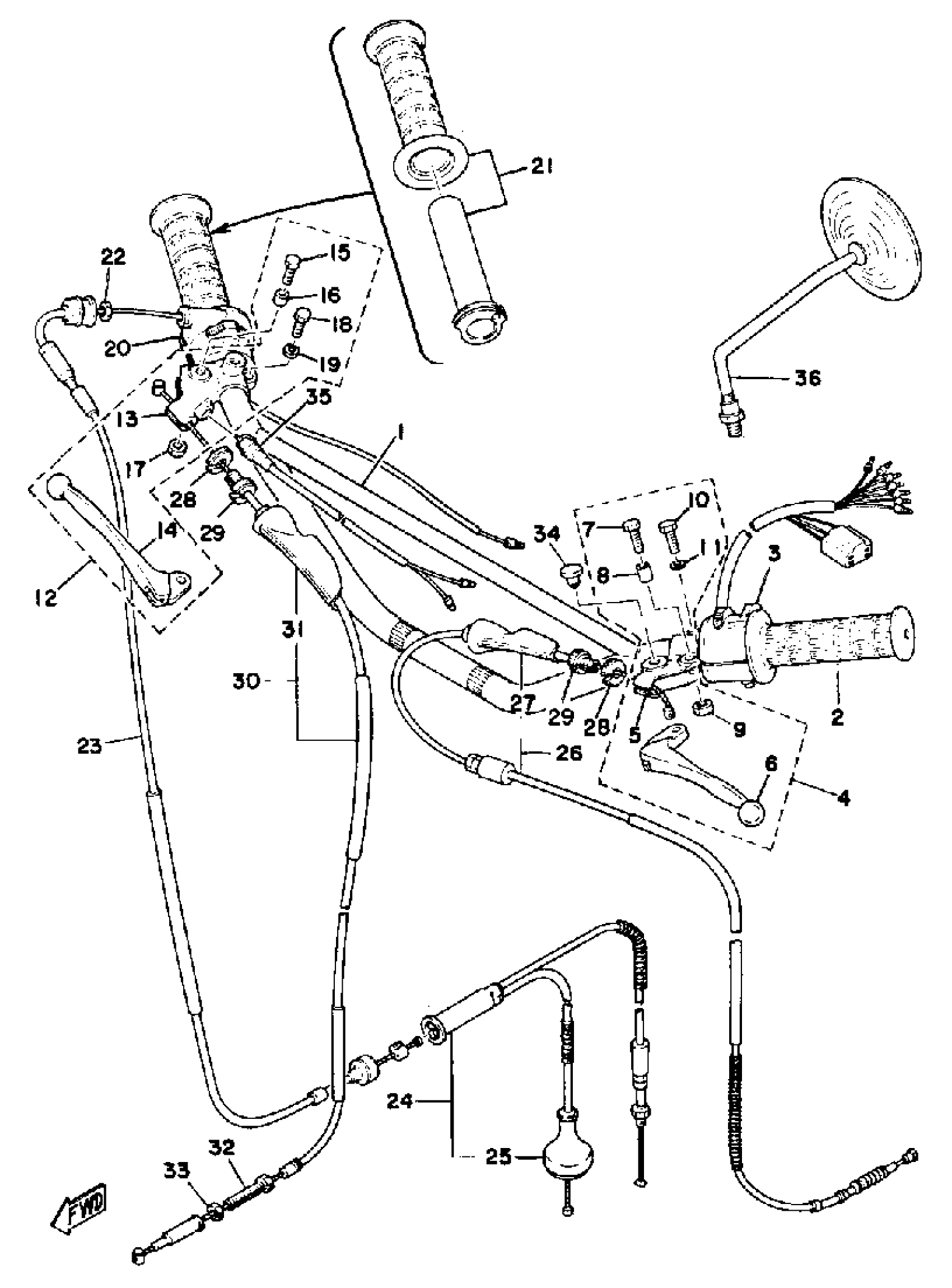

1976 Yamaha DT100C (DT100C) Handle-Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR

2W8-26111-00-00

1
Out of stock

2

GRIP, HANDLE (L.H)

1E6-26241-00-00

1
Out of stock

3

SWITCH, HANDLE 4

558-83972-60-00

1
Out of stock

4

LEVER HOLDER ASSEMBLY 1

(498-82910-11-00)

1
Out of stock

5

HOLDER, LEVER 1

3Y6-82911-00-00

1

$45.97

In stock

6

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

7

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

8

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

9

NUT(650)

95380-06700-00

1

$6.17

In stock

10

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

13

. LEVER HOLDER ASSEMBLY 2

361-82920-93-00

1
Out of stock

14

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

15

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

16

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

17

NUT(650)

95380-06700-00

1

$6.17

In stock

18

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

UNAVAILABLE IN PRICE BOOK

437-83973-01-00

1
Out of stock

21

GRIP ASSEMBLY

(437-26240-20-00)

1
Out of stock

22

NUT, HEXAGON

90170-10038-00

—
Out of stock

23

CABLE, THROTTLE 1

558-26311-00-00

1
Out of stock

24

CABLE, THROTTLE 2

558-26312-00-00

1
Out of stock

25

. CAP, RUBBER

437-26329-00-00

1
Out of stock

26

CABLE, CLUTCH

558-26335-02-00

1
Out of stock

27

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

28

NUT

90179-08030-00

—

$3.78

In stock

29

BOLT

90123-08002-00

—

$8.93

In stock

30

CABLE, BRAKE

437-26341-02-00

1
Out of stock

31

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

32

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

33

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

34

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock

35

FRONT STOP SWITCH ASSY

395-83980-09-00

—

$34.84

In stock

36

BACK MIRROR RH (341-26290-01)

341-26290-01-00

1
Out of stock

36

MIRROR ASSEMBLY LH

341-26290-10-00

1
Out of stock
