2000 Suzuki DR650SE Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2000 Suzuki DR650SE, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

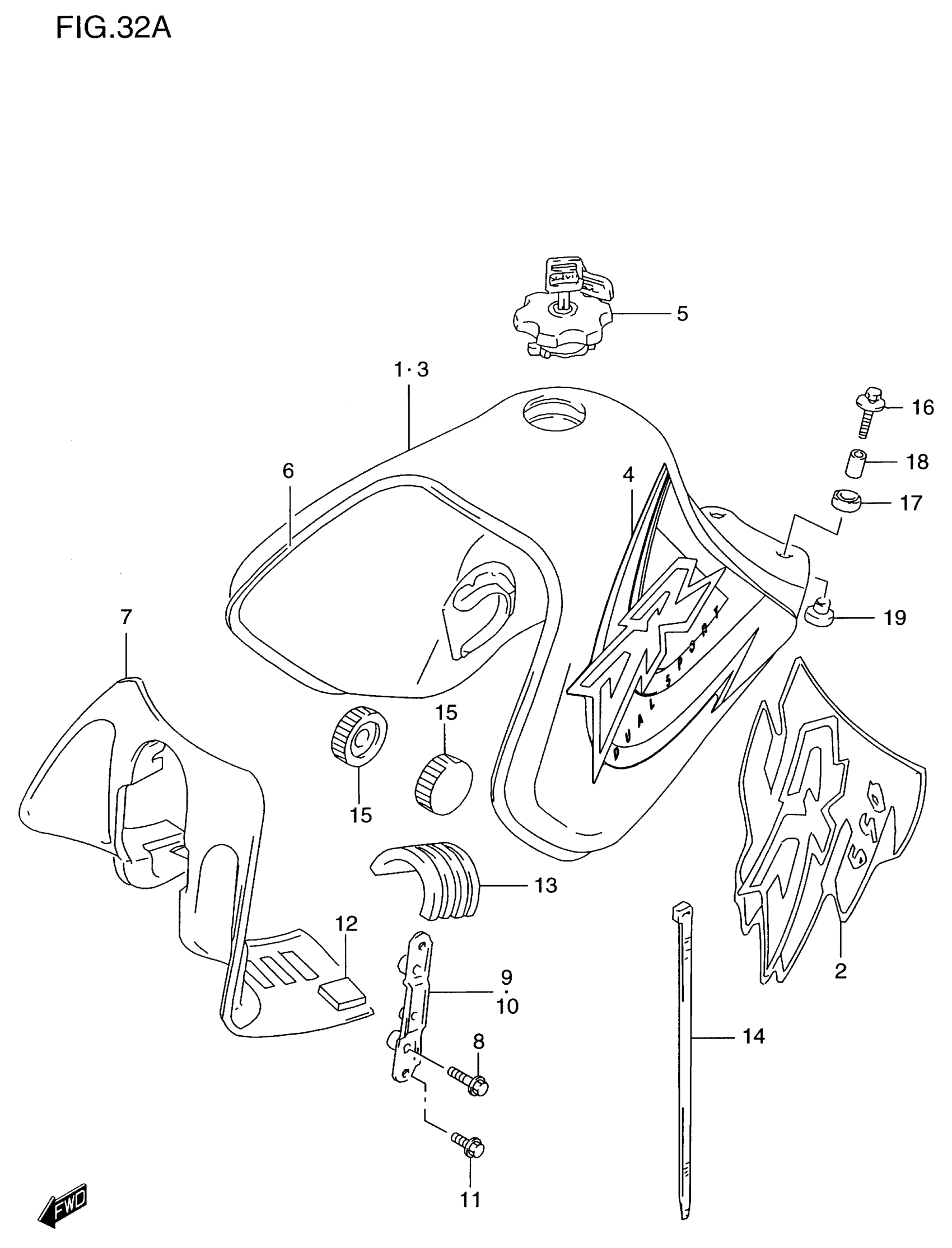

2000 Suzuki DR650SE Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TANK ASSY, FUEL (WHITE) | MODEL W FOR E3D

44100-32E40-30H

1
Out of stock

1

TANK ASSY, FUEL (WHITE) | MODEL W E33 FOR E3D; Includes Item(s) 2

44100-32E50-30H

1
Out of stock

2

TAPE SET, FUEL TANK | MODEL W FOR 30H

68110-32E20-Y5P

1
Out of stock

3

TANK ASSY, FUEL (WHITE) | MODEL X FOR L9W

44100-32E60-30H

1
Out of stock

3

TANK ASSY, FUEL (WHITE) | MODEL X E33 FOR L9W; Includes Item(s) 4

44100-32E70-30H

1
Out of stock

4

TAPE SET, FUEL TANK | MODEL X FOR 30H

68110-32E30-Y8P

1
Out of stock

5

1

$136.67

In stock

6

MOLDING,FUEL TANK

68241-32E00

1

$63.26

In stock

7

COVER,FUEL TANK,FRONT

44271-32E00

1

$65.20

In stock

8

4

$2.68

In stock

9

BRACKET, FRONT COVER RH

44280-32E00

1
Out of stock

10

BRACKET, FRONT COVER LH

44290-32E00

1
Out of stock

11

BOLT This part replaces 01550-06253.

01550-0625A

4
Out of stock

12

2

$6.95

In stock

13

CUSHION, UPPER REAR

44541-13E00

1

$18.80

In stock

14

CLAMP

09407-25402

1

$4.50

In stock

15

2

$7.11

In stock

16

BOLT, REAR

09116-06172

2
Out of stock

17

CUSHION, UPPER

09320-14022

2
Out of stock

18

SPACER

09180-06271

2
Out of stock

19

CUSHION (9X24X18) This part replaces 09320-10020.

09320-10071

2
Out of stock
