2008 Suzuki DR-Z400SM Seat Diagram

← All diagrams

Find the part on the Seat diagram for your 2008 Suzuki DR-Z400SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

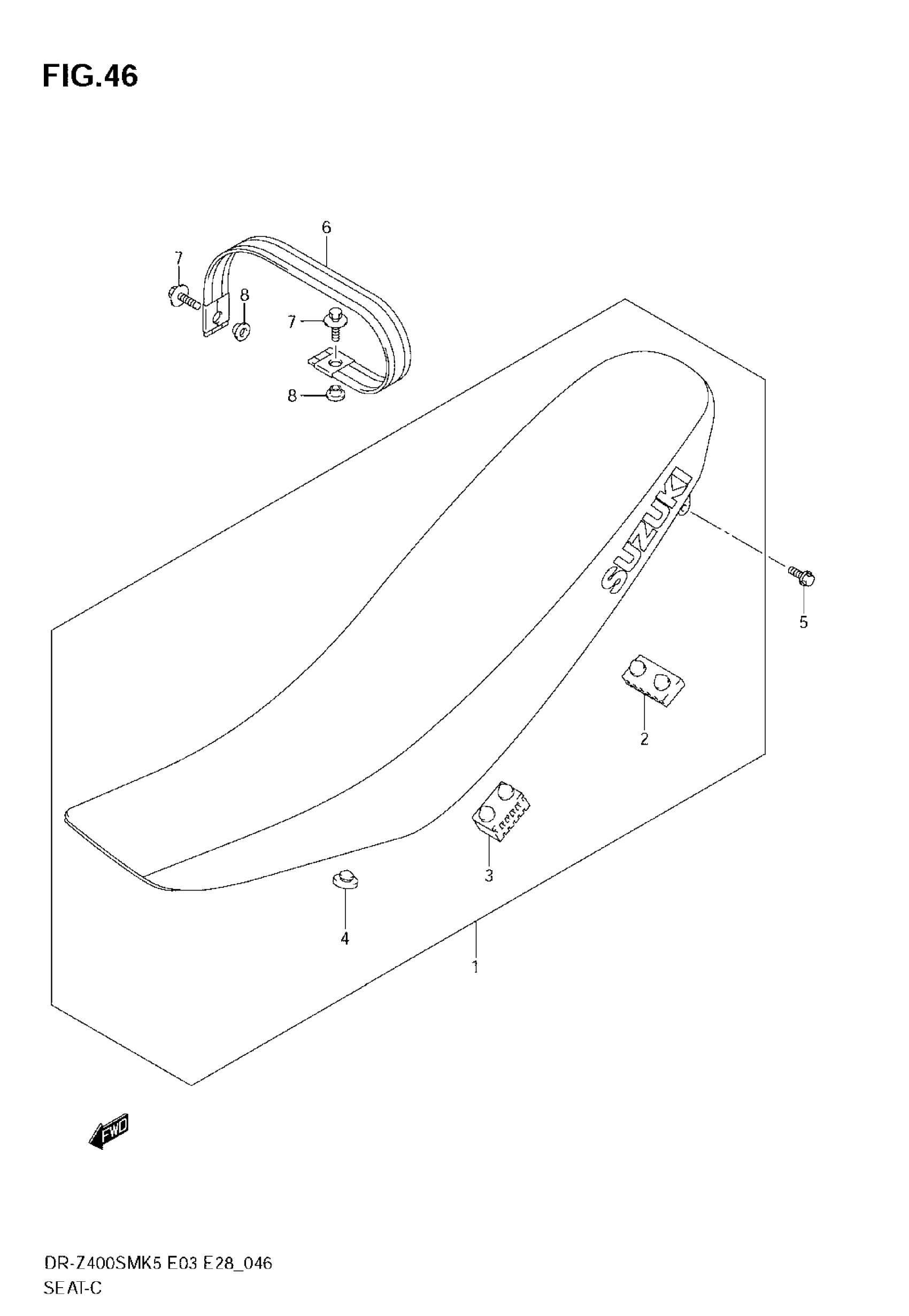

2008 Suzuki DR-Z400SM Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SEAT ASSY | MODEL K5 FOR YU1

45100-29FE0-BAE

1
Out of stock

1

SEAT ASSY (GRAY BLACK SILVER) | MODEL K5/K6 FOR 019 This part replaces 45100-29FE0-BYD.

45100-29FE1-BYD

1
Out of stock

1

SEAT ASSY | MODEL K6 FOR YU1

45100-29FE0-CEP

1
Out of stock

1

SEAT ASSY | MODEL K7 FOR N9J

45100-29FE0-BDL

—
Out of stock

1

SEAT ASSY | MODEL K7 FOR YU1

45100-29FE0-DTU

1
Out of stock

1

SEAT ASSY | MODEL K7 FOR 019

45100-29FE0-DTV

1
Out of stock

1

SEAT ASSY (GRAY BLACK SILVER) | MODEL K8 FOR 019 This part replaces 45100-29FE0-BYD.

45100-29FE1-BYD

1
Out of stock

1

SEAT ASSY | MODEL K8 FOR 30H; Includes Item(s) 2 - 4

45100-29FE0-DUZ

1
Out of stock

2

2

$7.48

In stock

3

CUSHION (40X20X15) (CENTER)

45149-31300

4
Out of stock

4

CUSHION

09321-10022

2
Out of stock

5

BOLT

09116-06188

2
Out of stock

6

BAND ASSY, SEAT | MODEL K5 FOR YU1

45180-29F00-P21

1
Out of stock

6

BAND,SEAT | MODEL K5/K6 FOR 019 This part replaces 45180-29F00-T5N.

45180-29F01-T5N

1
Out of stock

6

BAND ASSY, SEAT | MODEL K6 FOR YU1

45180-29F00-T7G

1
Out of stock

6

BAND ASSY, SEAT | MODEL K7 FOR N9J,019

45180-29F00-P21

1
Out of stock

6

BAND ASSY, SEAT | MODEL K7 FOR YU1

45180-29F00-U5J

1
Out of stock

6

BAND ASSY, SEAT | MODEL K8 FOR 019

45180-29F00-P21

1
Out of stock

6

BAND ASSY, SEAT | MODEL K8 FOR 30H

45180-29F00-U5J

1
Out of stock

7

BOLT, SEAT BAND

09116-06150

2
Out of stock

8

WASHER, SEAT BAND

09169-06063

2
Out of stock
