2008 Suzuki DR-Z400SM Front Fork Damper Diagram

← All diagrams

Find the part on the Front Fork Damper diagram for your 2008 Suzuki DR-Z400SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

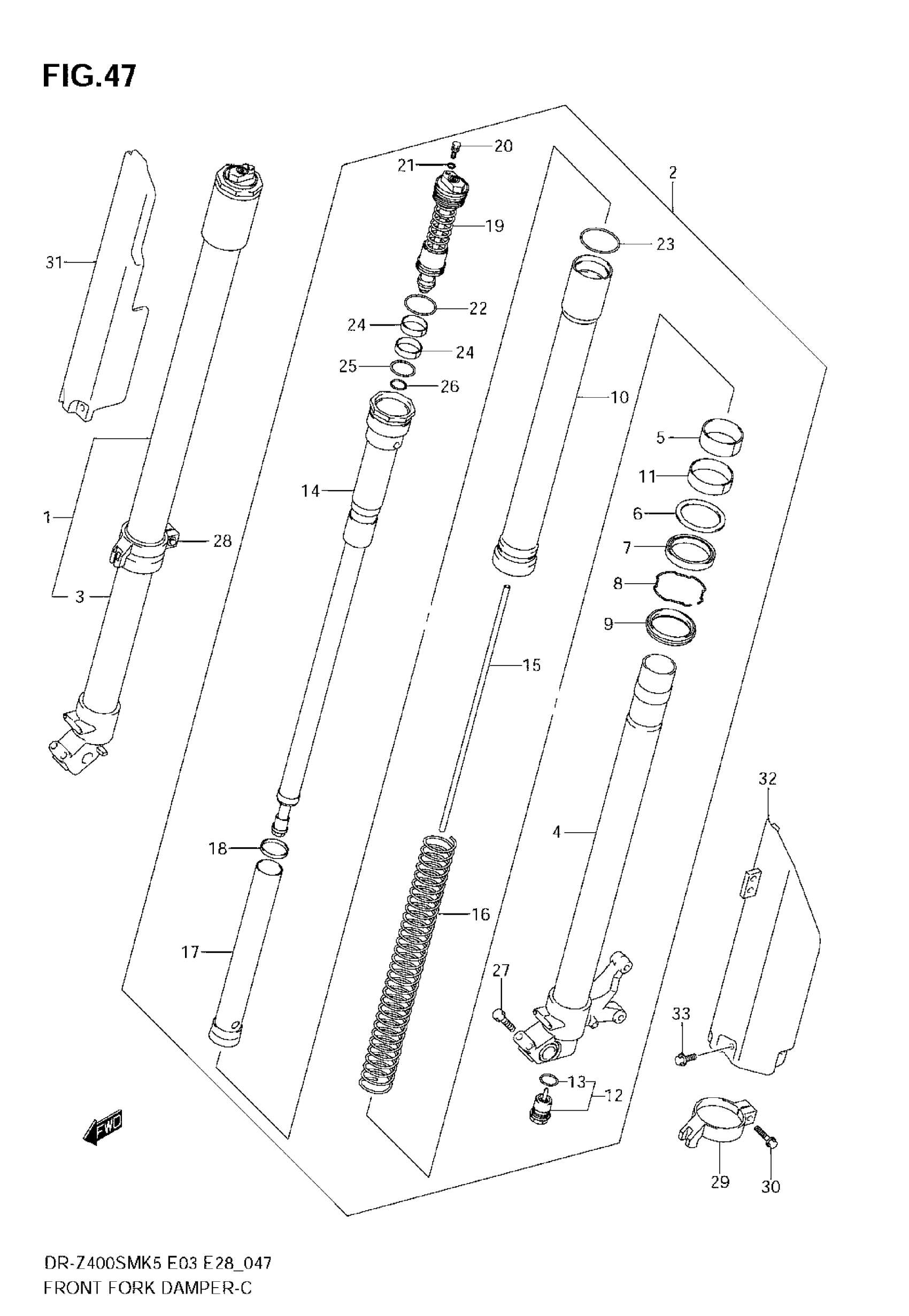

2008 Suzuki DR-Z400SM Front Fork Damper Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DAMPER ASSY, FRONT FORK RH

51103-29F70

1
Out of stock

2

DAMPER ASSY, FRONT FORK LH | Includes Item(s) 3 - 27

51104-29F70

1
Out of stock

3

TUBE, INNER RH

51110-29F70

1

$929.18

In stock

4

TUBE, INNER LH

51120-29F70

1
Out of stock

5

BUSH, GUIDE

51167-36F00

2

$26.92

In stock

6

SPACER, SEAL

51158-36F00

2

$10.58

In stock

7

SEAL, OIL

51153-37F80

2

$29.39

In stock

8

RING, STOPPER

51156-27C40

2

$5.33

In stock

9

SEAL, DUST

51173-37F80

2

$26.50

In stock

10

TUBE, OUTER

51130-29F70

2
Out of stock

11

BUSH, SLIDE

51121-36F00

2

$31.18

In stock

12

BOLT, CENTER

51170-37F70

2

$248.52

In stock

13

O RING

51177-36E20

2

$5.43

In stock

14

ROD, FRONT DAMPER

51190-29F70

2
Out of stock

15

ROD, PUSH

51191-29F70

2
Out of stock

16

SPRING, FRONT

51171-29F70

2
Out of stock

17

COLLAR, SPRING

51198-37F70

2

$86.01

In stock

18

SEAT, SPRING

51178-29F70

2
Out of stock

19

BOLT, FORK

51351-29F70

2

$397.75

In stock

20

..BOLT,PLUG

51357-36F20

2

$15.77

In stock

21

...O-RING

51358-28E30

2

$4.83

In stock

22

O RING

51117-36E00

2

$7.83

In stock

23

O RING

51117-36E60

2

$7.97

In stock

24

BUSH

51123-28E30

4

$17.18

In stock

25

O RING

51174-36E40

2

$5.63

In stock

26

O RING

51175-36E20

2

$5.83

In stock

27

BOLT

51166-35F00

4

$7.47

In stock

28

GUIDE, PROTECTOR, RH

51220-36E61

1

$66.48

In stock

29

GUIDE, PROTECTOR, LH

51210-36E61

1

$66.48

In stock

30

BOLT

01547-06207

2
Out of stock

31

PROTECTOR, RH | FOR YU1

51501-29F70-YU1

1
Out of stock

31

1

$167.05

In stock

31

PROTECTOR, RH | FOR 30H

51501-29F70-30H

1

$170.22

In stock

32

PROTECTOR, LH | FOR YU1

51511-29F70-YU1

1
Out of stock

32

1

$170.22

In stock

32

PROTECTOR, LH | FOR 30H

51511-29F70-30H

1

$170.22

In stock

33

BOLT

09103-06256

6

$2.62

In stock
