1969 Yamaha CT1 (CT1) Headlight - Speedometer - Tachometer Diagram

← All diagrams

Find the part on the Headlight - Speedometer - Tachometer diagram for your 1969 Yamaha CT1 (CT1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

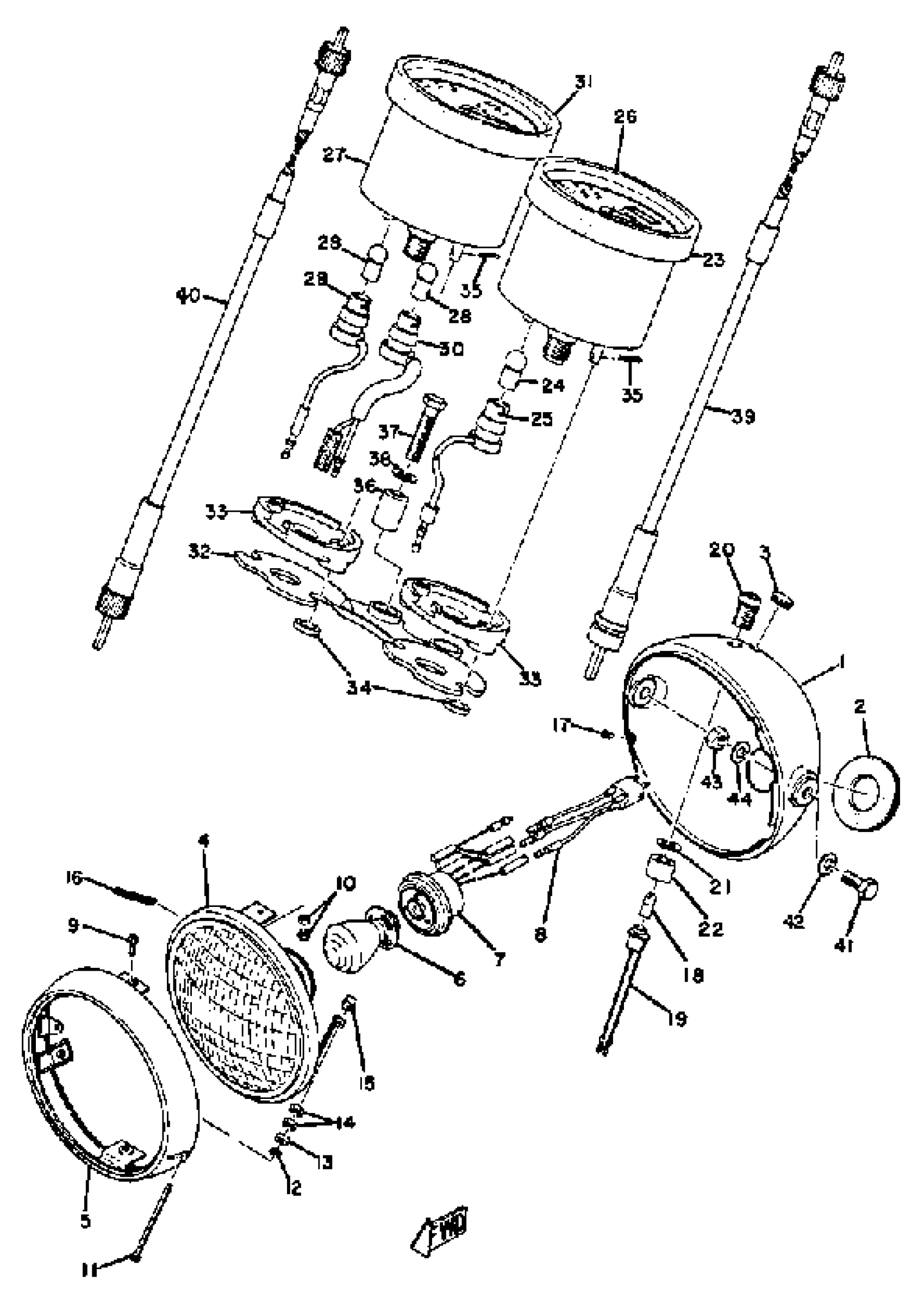

1969 Yamaha CT1 (CT1) Headlight - Speedometer - Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY ASSEMBLY, HEADLIGHT

(214-84130-61-65)

1
Out of stock

2

GROMMET, WIREHARNESS

214-84153-60-00

1
Out of stock

3

GROMMET

214-84154-60-00

1
Out of stock

4

LENS ASSEMBLY

251-84120-61-00

1
Out of stock

5

RIM, HEADLIGHT

(214-84115-61-00)

1
Out of stock

6

BULB, HEAD LAMP (6V25/25W)

359-84114-00-00

—

$9.11

In stock

7

SOCKET

214-84112-61-00

1
Out of stock

8

CORD, HEADLIGHT

(214-84159-61-00)

1
Out of stock

9

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

10

NUT, HEXAGON SMALL

95317-05700-00

1

$6.18

In stock

11

SCREW 214841316100

90157-04001-00

1

$5.35

In stock

12

YBS66-4 WASHER, PLAIN

92990-04200-00

1

$1.10

In stock

13

SPACER

168-84328-60-00

1
Out of stock

14

NUT(6L4)

95380-04700-00

—

$5.62

In stock

15

NUT, ADJUST

198-84334-60-00

1

$6.43

In stock

16

SPRING

(132-84335-60-00)

1
Out of stock

17

SCREW, OVAL HEAD (1A0)

90152-05005-00

—

$2.82

In stock

18

BULB,METER(6V1.5W)

104-83517-10-00

—

$7.43

In stock

19

PILOT LIGHT ASSEMBLY 1

256-84301-61-00

1
Out of stock

20

PILOT LIGHT ASSEMBLY

214-84101-61-00

1
Out of stock

21

WASHER, IN.TOOTH

(92901-12300-00)

1
Out of stock

22

PILOT LIGHT ASSEMBLY

214-84101-61-00

1
Out of stock

23

SPEEDOMETER ASSEMBLY

(233-83570-31-00)

1
Out of stock

24

BULB,(6V3W)

122-83516-10-00

1
Out of stock

25

SOCKET, METER

(235-83536-21-00)

1
Out of stock

26

. DAMPER

336-83513-00-00

1
Out of stock

27

TACHOMETER ASSEMBLY

(248-83540-02-00)

1
Out of stock

28

BULB,(6V3W)

122-83516-10-00

1
Out of stock

29

SOCKET, METER

(235-83536-21-00)

1
Out of stock

30

SOCKET, NEUTRAL

(261-83537-20-00)

1
Out of stock

31

. DAMPER

336-83513-00-00

1
Out of stock

32

BRACKET, METER

(214-83519-00-33)

1
Out of stock

33

DAMPER

214-83523-00-00

1
Out of stock

34

WASHER 214835240000

90209-05029-00

—

$6.86

In stock

35

CLIP (156-83525-00)

90468-10050-00

—

$2.31

In stock

36

BUSH, SPEC''L RUBBER (214-83528-00)

90385-06001-00

1
Out of stock

37

BOLT(JF7)

97080-06030-00

—

$3.45

In stock

38

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

39

SPEEDOMETER CABLE ASSY

1JN-83550-02-00

—

$36.69

In stock

40

TACHOMETER CABLE ASSY

3T2-83560-00-00

—

$40.22

In stock

41

BOLT (682)

97013-08025-00

—

$6.80

In stock

42

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

43

NUT(6L2)

95333-08600-00

—

$3.20

In stock

44

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock
