1988 Yamaha Inviter (CF300M) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1988 Yamaha Inviter (CF300M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

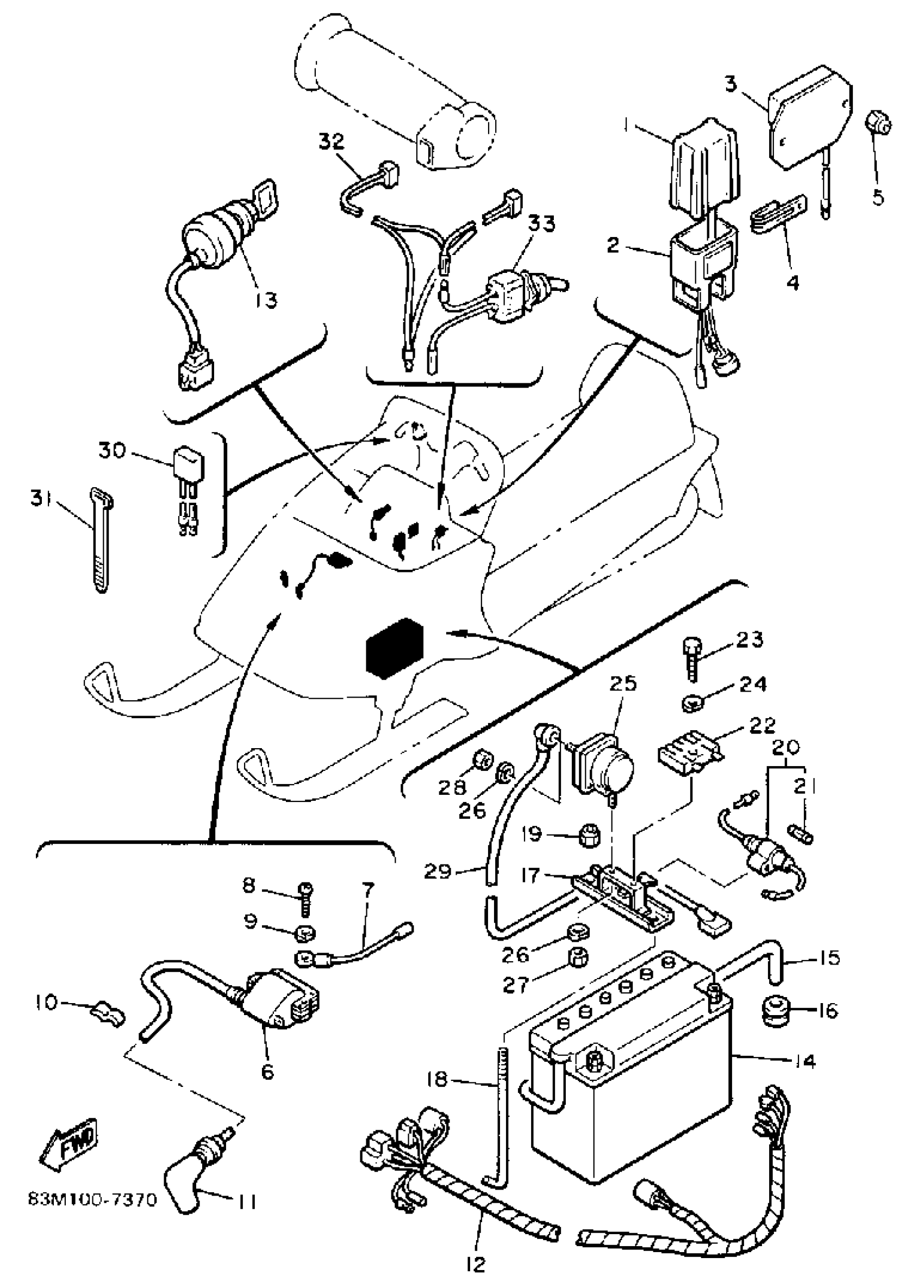

1988 Yamaha Inviter (CF300M) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

C.D.I. UNIT ASSEMBLY

81E-85540-M0-00

1
Out of stock

2

BAND

2A7-85546-00-00

—

$20.40

In stock

3

VOLTAGE REGULATOR ASSY

7XE-81910-00-00

1

$50.55

In stock

4

CLAMP

90462-10236-00

1

$8.97

In stock

5

NUT, NYLON

95707-06300-00

1

$3.20

In stock

6

IGNITION COIL ASSEMBLY

8X8-82310-20-00

1
Out of stock

7

WIRE, SUB-LEAD

87D-82318-00-00

1
Out of stock

8

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

CLAMP, CORD

861-82361-00-00

—

$5.34

In stock

11

PLUG CAP ASSY

8DG-82370-00-00

1
Out of stock

12

WIRE HARNESS ASSEMBLY

83M-82590-20-00

1
Out of stock

13

MAIN SWITCH ASSY

8K1-82510-21-00

—
Out of stock

14

YB16ALA2 YUASA BATTERY

YB1-6ALA2-00-00

1
Out of stock

15

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

16

GROMMET (461)

90480-12067-00

—
Out of stock

17

PLATE, BATTERY FIT

81E-82136-00-00

1
Out of stock

18

SCREW, FITTING

8Y7-82133-00-00

—

$11.83

In stock

19

NUT, NYLON

95707-06300-00

1

$3.20

In stock

20

FUSE HOLDER ASSEMBLY

2J2-82150-10-00

1
Out of stock

21

FUSE

682-82151-02-00

1
Out of stock

22

RECTIFIER ASSY (RXKING,RXS)

3HB-H1970-01-00

1
Out of stock

23

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

START SWITCH ASSEMBLY

81E-81940-10-00

1
Out of stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

28

NUT(650)

95380-06700-00

—

$6.17

In stock

29

WIRE PLUS LEAD

84N-82115-00-00

1
Out of stock

30

CHECKER, PILOT LAMP

38W-85774-00-00

1
Out of stock

31

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

32

WIRE, SUB-LEAD

80X-82318-00-00

1
Out of stock

33

SWITCH

82J-82917-00-00

—

$107.95

In stock
