1987 Kawasaki ZL600 Eliminator Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1987 Kawasaki ZL600 Eliminator, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

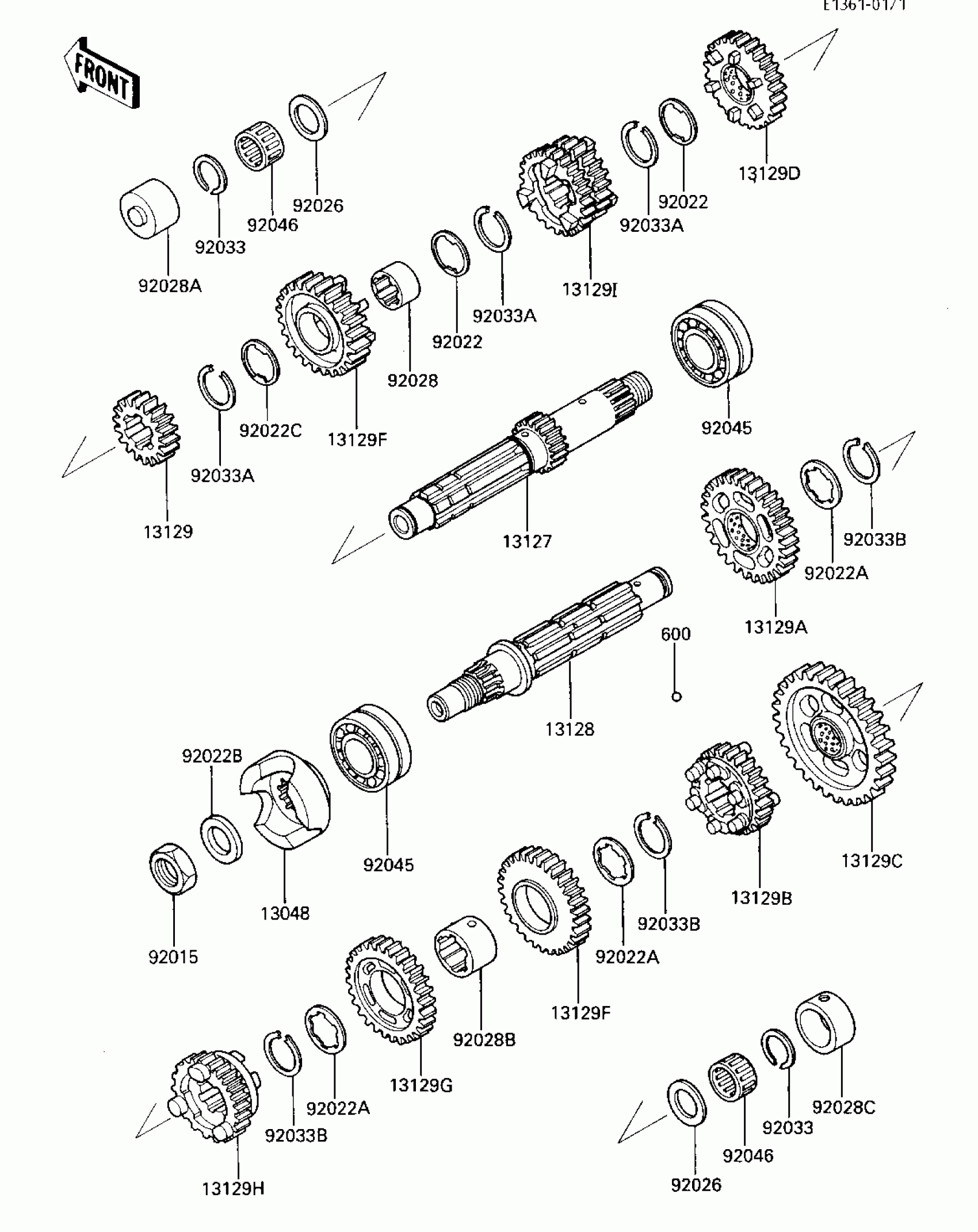

1987 Kawasaki ZL600 Eliminator Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

CAM-DAMPER

13048-1067

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT,14T

13127-1136

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1133

1
Out of stock

13129

GEAR,INPUT 2ND,18T

13129-1077

1
Out of stock

13129A

GEAR,OUTPUT 2ND,32T

13129-1078

1
Out of stock

13129B

GEAR,OUTPUT 5TH,25T

13129-1083

1
Out of stock

13129C

GEAR,OUTPUT LOW,36T

13129-1564

1

$154.92

In stock

13129D

GEAR,INPUT 5TH,26T

13129-1657

1
Out of stock

13129E

GEAR,INPUT TOP,27T

13129-1658

1
Out of stock

13129F

GEAR,OUTPUT 3RD,29T

13129-1659

1
Out of stock

13129G

GEAR,OUTPUT 4TH,27T

13129-1660

1

$146.70

In stock

13129H

GEAR,OUTPUT TOP,23T

13129-1662

1
Out of stock

13129I

GEAR,INPUT 3RD&4TH,21T&24T

13260-1195

1
Out of stock

92015

NUT,20MM

92016-028

1

$7.86

In stock

92022

WASHER,TOOTHED,25.3X30X1

92022-1072

1
Out of stock

92022A

1

$5.74

In stock

92022B

WASHER,20.3X32X4.5

92022-1692

1
Out of stock

92022C

WASHER,TOOTHED,25.5X32X1

92024-033

1
Out of stock

92026

SPACER,20.3X30X2.0

92026-1022

1

$4.92

In stock

92028

1

$32.44

In stock

92028A

BUSHING,INPUT SHAFT

92028-1186

1

$32.93

In stock

92028B

1

$36.58

In stock

92028C

BUSHING,26X34X16.6

92028-180

1

$29.37

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033B

1

$3.69

In stock

92045

1

$74.98

In stock

92046

1

$23.88

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
