2016 Kawasaki Z800 ABS Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2016 Kawasaki Z800 ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

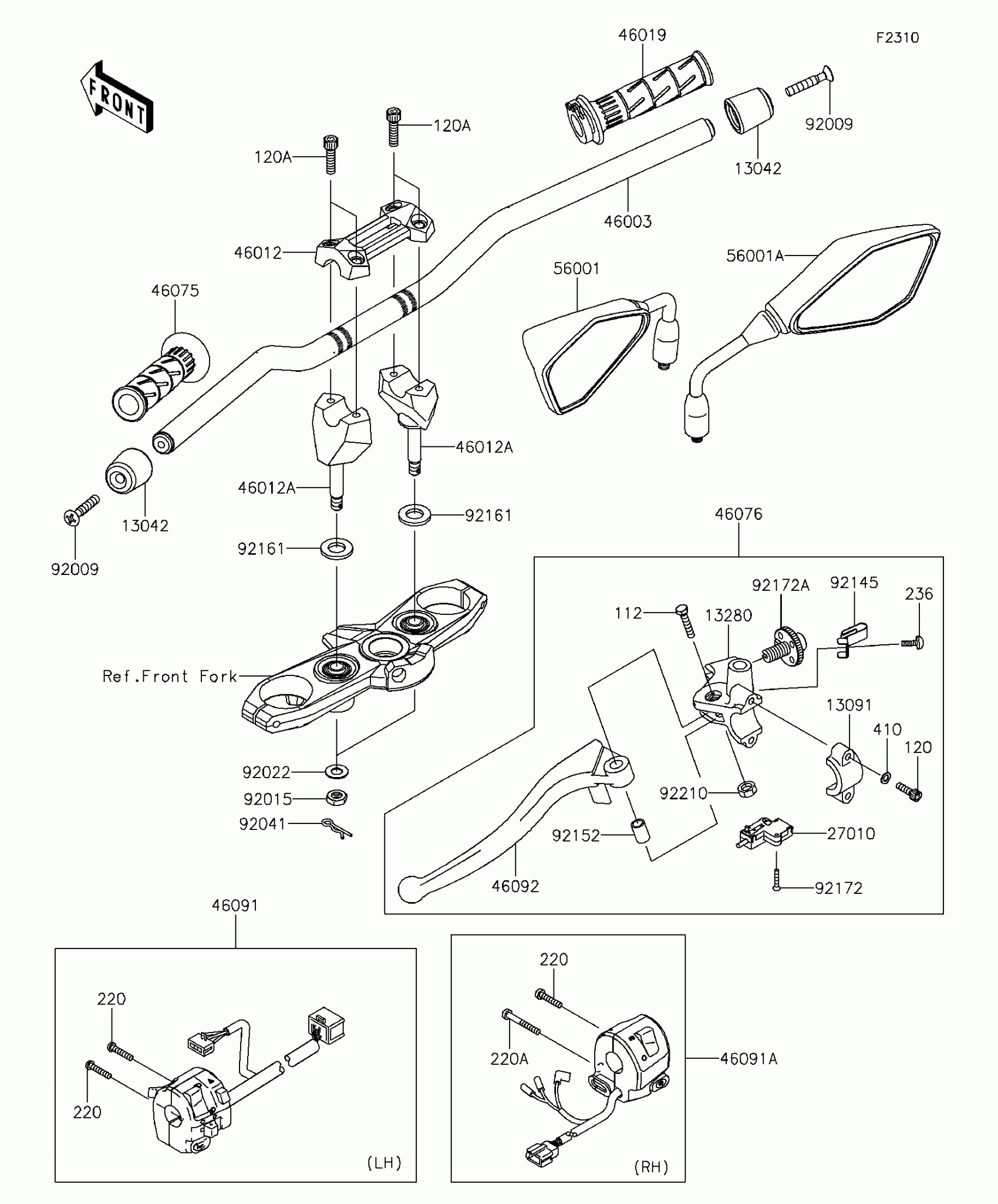

2016 Kawasaki Z800 ABS Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

112

BOLT-UPSET,6X30

112BB0630

1

$1.59

In stock

120

BOLT-SOCKET,6X20

120CB0620

1

$1.10

In stock

120A

BOLT-SOCKET,8X30

120CC0830

1

$2.95

In stock

13042

WEIGHT,HANDLE

13042-1005

1

$30.18

In stock

13091

HOLDER,CLUTCH LEVER

13091-1624

1

$36.55

In stock

13280

HOLDER,CLUTCH LEVER

13280-0017

1

$52.43

In stock

220

1

$2.92

In stock

220A

1

$1.73

In stock

236

1

$1.34

In stock

27010

SWITCH,CLUTCH

27010-0729

1

$30.28

In stock

410

1

$0.80

In stock

46003

HANDLE,F.S.BLACK

46003-0583-18R

1
Out of stock

46012

HOLDER-HANDLE,UPP

46012-0314

1

$54.09

In stock

46012A

HOLDER-HANDLE,LWR

46012-0315

1

$66.12

In stock

46019

GRIP-ASSY,THROTTLE

46019-0060

1

$29.71

In stock

46075

GRIP,HANDLE,LH

46075-0564

1

$18.54

In stock

46076

1

$126.63

In stock

46091

HOUSING-ASSY-CONTROL,LH

46091-0248

1
Out of stock

46091A

1

$148.05

In stock

46092

LEVER-GRIP,CLUTCH

46092-0003

1

$20.10

In stock

56001

MIRROR-ASSY,LH

56001-0299

1

$71.58

In stock

56001A

MIRROR-ASSY,RH

56001-0300

1

$79.98

In stock

92009

SCREW,8X45

92009-1257

1
Out of stock

92015

NUT,LOCK,10MM

92015-1962

1

$4.83

In stock

92022

WASHER,10.2X28X2

92022-1088

1

$3.72

In stock

92041

COTTER,8MM

92041-1060

1

$3.15

In stock

92145

SPRING

92145-1286

1

$5.19

In stock

92152

COLLAR

92152-0103

1

$14.94

In stock

92161

DAMPER

92161-0037

1

$1.59

In stock

92172

SCREW,3X16

92172-0183

1

$1.81

In stock

92172A

SCREW,ADJUST NUT

92172-1060

1

$39.89

In stock

92210

NUT,LOCK,6MM

92210-0006

1
Out of stock
