2005 Kawasaki Z750S Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2005 Kawasaki Z750S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

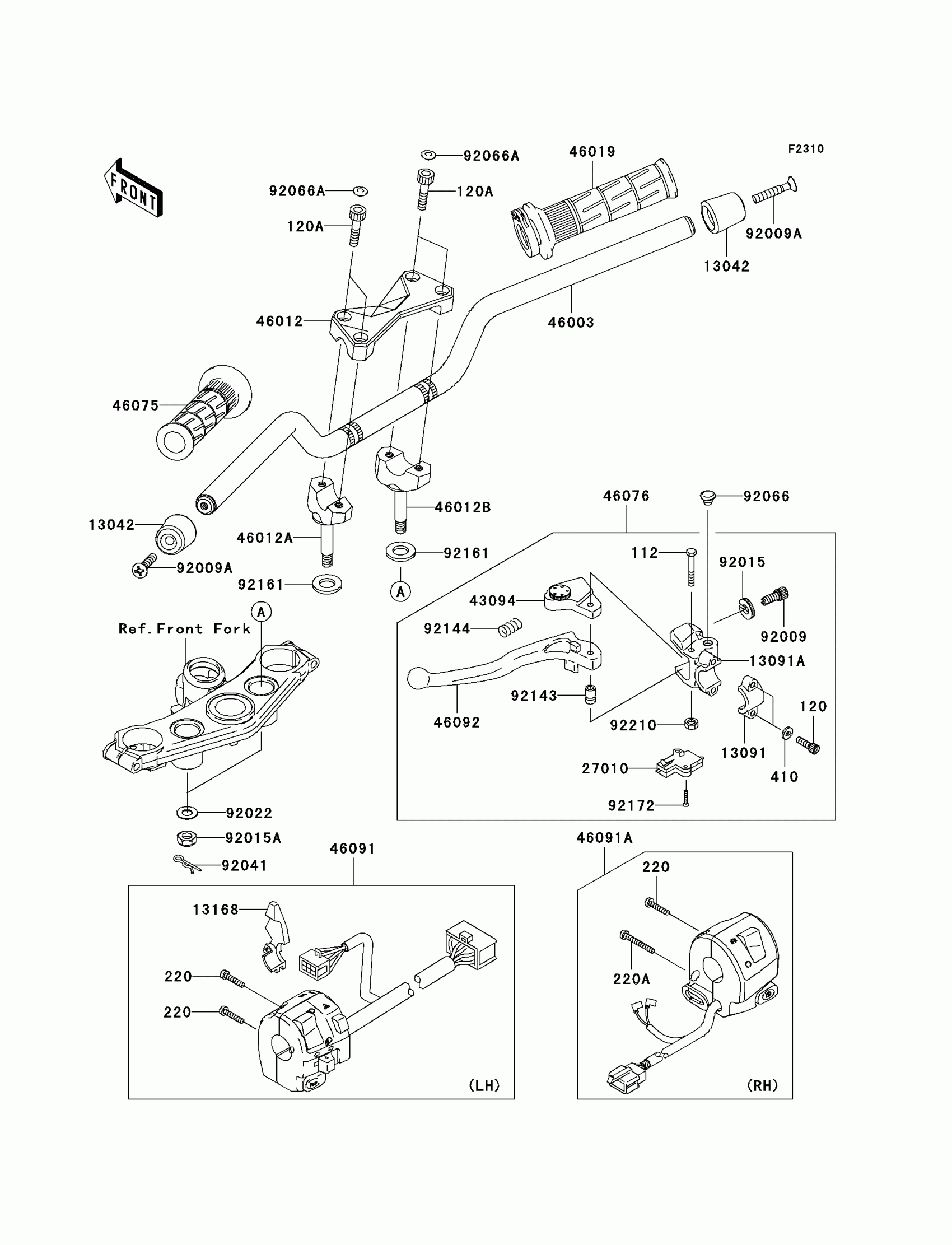

2005 Kawasaki Z750S Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

112

BOLT-UPSET,6X40

112C0640

1
Out of stock

120

BOLT-SOCKET,6X20

120S0620

1
Out of stock

120A

BOLT-SOCKET,8X30

120S0830

1
Out of stock

220

1

$2.92

In stock

220A

SCREW-PAN-CROS,5X40

220C0540

1
Out of stock

410

WASHER-PLAIN-SMALL,6MM,BLACK

410F0600

1
Out of stock

13042

WEIGHT,HANDLE

13042-1005

1

$30.18

In stock

13091

HOLDER,CLUTCH LEVER

13091-1624

1

$36.55

In stock

13091A

HOLDER,CLUTCH LEVER

13091-1652

1
Out of stock

13168

LEVER,CHOKE

13168-1516

1

$7.77

In stock

27010

SWITCH,CLUTCH,BLACK

27010-1094

1

$26.29

In stock

43094

1

$36.81

In stock

46003

HANDLE

46003-0071

1

$159.76

In stock

46012

HOLDER-HANDLE,UPP

46012-1338

1

$57.01

In stock

46012A

1

$66.90

In stock

46012B

1

$66.90

In stock

46019

GRIP-ASSY,THROTTLE

46019-0001

1

$38.04

In stock

46075

GRIP,HANDLE,LH

46075-1144

1

$19.42

In stock

46076

LEVER-ASSY-GRIP,CLUTCH

46076-1180

1
Out of stock

46091

1

$218.51

In stock

46091A

1

$164.42

In stock

46092

LEVER-GRIP,CLUTCH

46092-1162

1

$13.98

In stock

92009

SCREW,CABLE ADJUST,8MM,BLACK

92009-1134

1
Out of stock

92009A

SCREW,8X45

92009-1257

1
Out of stock

92015

NUT,CABLE ADJUST LOCK,8MM,BLK

92015-1197

1
Out of stock

92015A

NUT,LOCK,10MM

92015-1962

1

$4.83

In stock

92022

WASHER,10.2X28X2

92022-1088

1

$3.72

In stock

92041

COTTER,8MM

92041-1060

1

$3.15

In stock

92066

1

$3.69

In stock

92066A

PLUG

92066-1216

1

$3.69

In stock

92143

COLLAR

92143-1379

1

$7.55

In stock

92144

SPRING

92144-1467

1

$5.15

In stock

92161

DAMPER

92161-0037

1

$1.59

In stock

92172

SCREW,3X16

92172-0183

1

$1.81

In stock

92210

NUT,LOCK,6MM

92210-0006

1
Out of stock
