2024 Kawasaki Z7 Hybrid Ignition Switch/locks/reflectors Diagram

← All diagrams

Find the part on the Ignition Switch/locks/reflectors diagram for your 2024 Kawasaki Z7 Hybrid, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

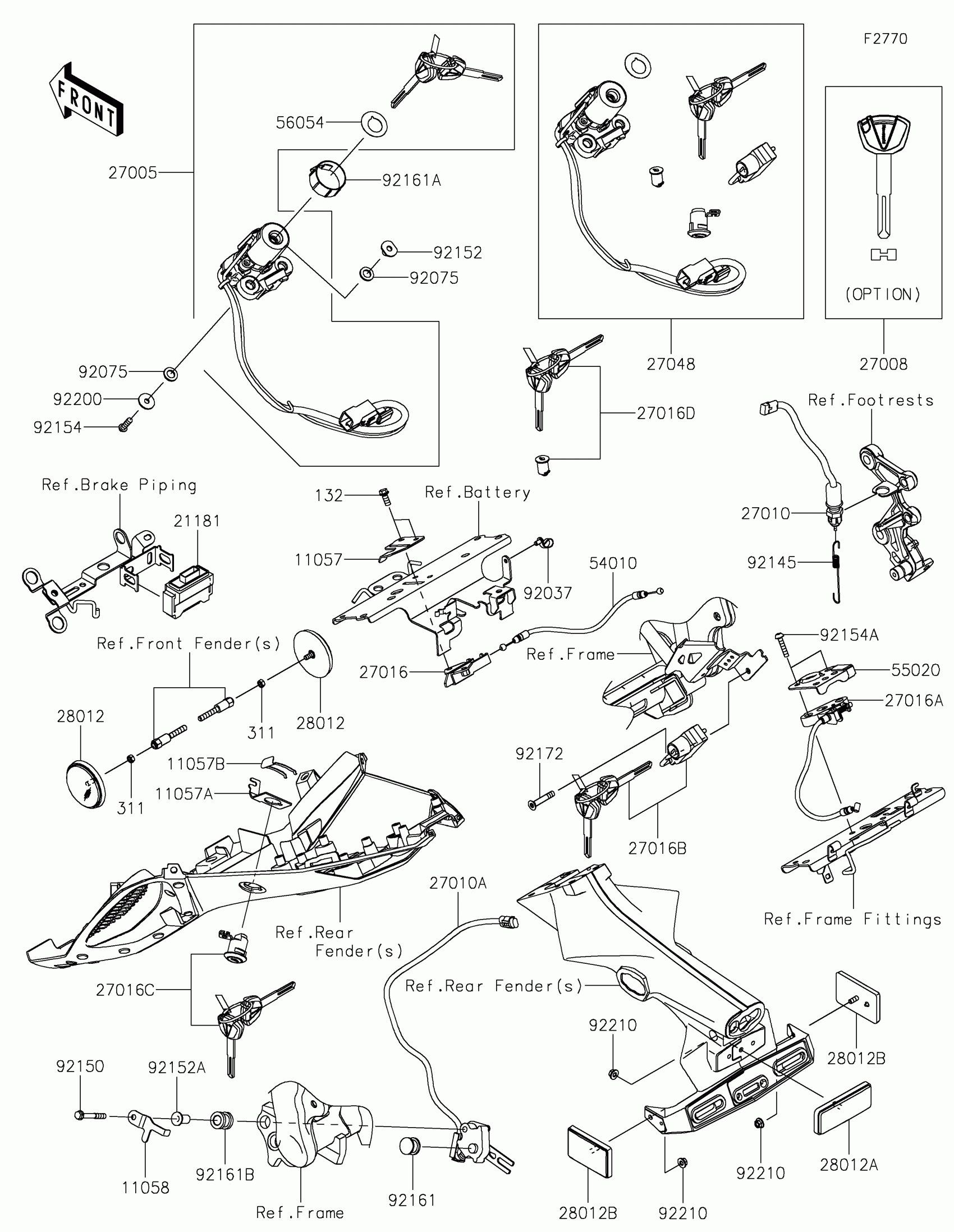

2024 Kawasaki Z7 Hybrid Ignition Switch/locks/reflectors Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET,STRIKER

11057-2812

1
Out of stock

11057A

BRACKET,SEAT LOCK

11057-7033

1
Out of stock

11057B

BRACKET,SEAT LOCK,UPP

11057-7740

1
Out of stock

11058

BRACKET,SIDE STAND

11058-1712

1
Out of stock

21181

AMPLIFIER,IMMOBI

21181-0029

1
Out of stock

27005

SWITCH-ASSY-IGNITION

27005-0736

1
Out of stock

27008

KEY-LOCK,BLANK

27008-0661

—
Out of stock

27010

SWITCH,REAR BRAKE

27010-0847

1
Out of stock

27010A

SWITCH,SIDE STAND

27010-0920

1
Out of stock

27016

LOCK-ASSY,SEAT STRIKER

27016-0008

1
Out of stock

27016A

LOCK-ASSY,SEAT STRIKER

27016-0093

1
Out of stock

27016B

LOCK-ASSY,HELMET

27016-5423

1
Out of stock

27016C

LOCK-ASSY,SEAT

27016-5424

1
Out of stock

27016D

LOCK-ASSY,TANK CAP

27016-5425

1
Out of stock

27048

SWITCH-ASSY

27048-5313

1
Out of stock

28012

REFLECTOR-REFLEX,FR,SIDE

28012-0001

1
Out of stock

28012A

REFLECTOR-REFLEX

28012-1077

1
Out of stock

28012B

REFLECTOR-REFLEX

28012-1088

1
Out of stock

54010

CABLE,SEAT LOCK

54010-0661

1
Out of stock

55020

GUARD,SEAT STRIKER

55020-2477

1
Out of stock

56054

MARK,IGNITION SWITCH

56054-3934

1
Out of stock

92037

CLAMP,SPEED,L=43

92037-1290

1
Out of stock

92075

DAMPER

92075-1564

1
Out of stock

92145

SPRING,BRAKE LAMP SWITCH

92145-0683

1
Out of stock

92150

BOLT,6X45

92150-1884

1
Out of stock

92152

COLLAR,6X9X10.6

92152-1971

1
Out of stock

92152A

COLLAR,6.5X10X19.1

92152-2764

1
Out of stock

92154

BOLT,TORX,6X20

92154-0377

1
Out of stock

92154A

BOLT,SOCKET,6X25

92154-2806

1
Out of stock

92161

DAMPER

92161-0118

1
Out of stock

92161A

DAMPER

92161-1506

1

$5.25

In stock

92161B

DAMPER

92161-2641

1
Out of stock

92172

SCREW,HEXLOBE,6X35

92172-0835

1
Out of stock

92200

WASHER,6X20X1.6

92200-0780

1
Out of stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock

132

1

$1.31

In stock

311

NUT-HEX,5MM

311AB0500

1
Out of stock
