2024 Kawasaki Z7 Hybrid Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 2024 Kawasaki Z7 Hybrid, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

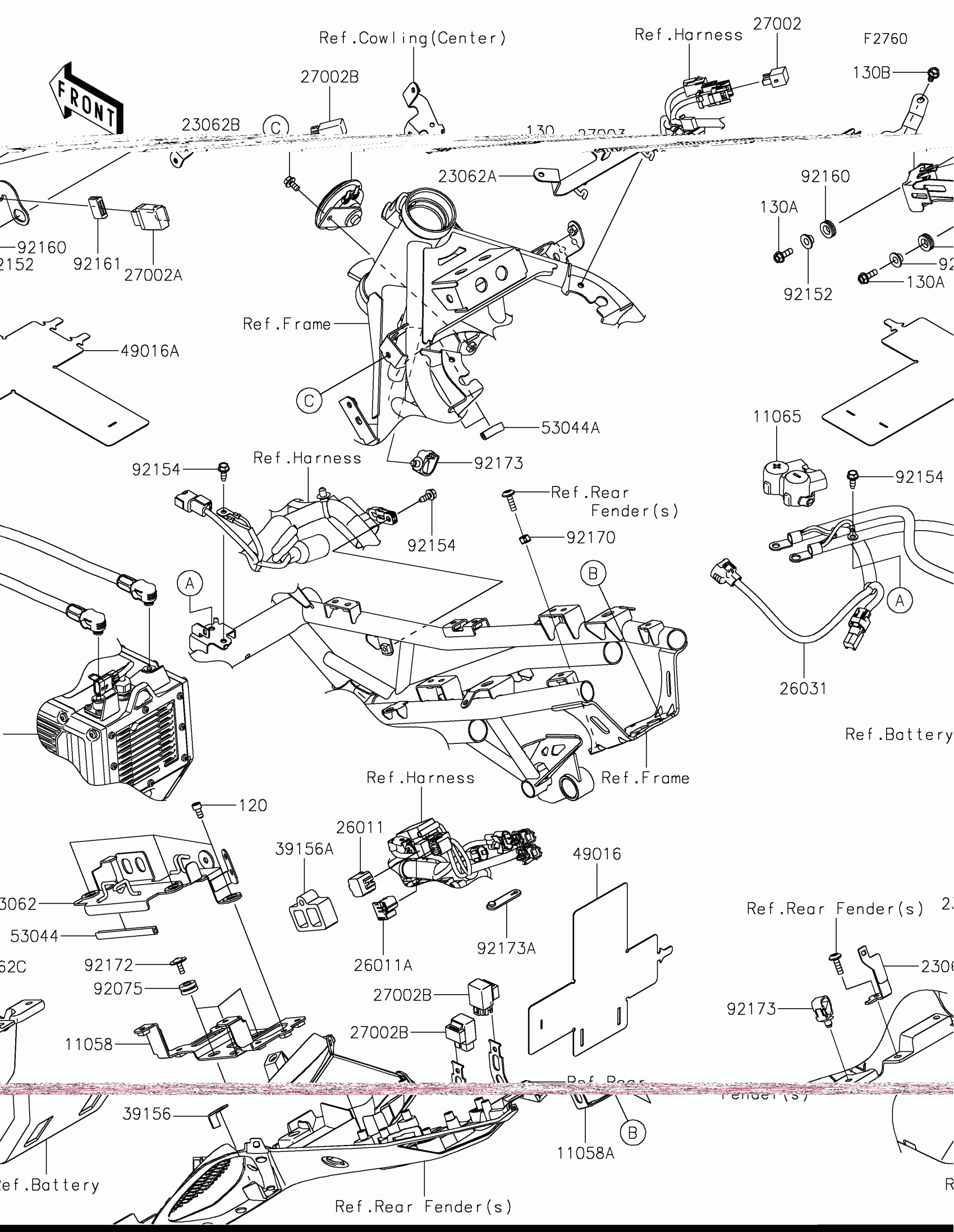

2024 Kawasaki Z7 Hybrid Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11058

BRACKET,ECU,LWR

11058-0640

1

$50.27

In stock

11058A

BRACKET,RELAY,RR

11058-0658

1

$8.05

In stock

11065

CAP,MOTOR

11065-1447

1

$9.15

In stock

23062

1

$61.77

In stock

23062A

1

$40.11

In stock

23062B

BRACKET-COMP,RELAY

23062-1483

1

$15.86

In stock

23062C

1

$5.39

In stock

26011

1

$13.42

In stock

26011A

1

$33.83

In stock

26031

HARNESS,48V BATTERY

26031-4285

1

$553.34

In stock

27002

RELAY-ASSY

27002-0033

1

$50.34

In stock

27002A

1

$76.42

In stock

27002B

RELAY-ASSY

27002-1062

1

$41.21

In stock

27003

HORN

27003-0124

1

$82.72

In stock

39156

PAD

39156-2170

1

$0.69

In stock

39156A

1

$7.51

In stock

49016

COVER-SEAL,RR RELAY

49016-0719

1

$8.19

In stock

49016A

COVER-SEAL,FR RELAY

49016-0720

1

$10.39

In stock

53044

TRIM

53044-0564

1

$7.15

In stock

53044A

TRIM,9X6.5X30

53044-0632

1
Out of stock

92075

DAMPER

92075-1880

1

$1.44

In stock

92152

COLLAR

92152-2770

1

$3.07

In stock

92154

BOLT,FLANGED,6X16

92154-0551

1

$1.44

In stock

92160

DAMPER

92160-1278

1

$3.49

In stock

92161

DAMPER,15X25X8.5

92161-1443

1

$1.66

In stock

92170

CLAMP

92170-1514

1

$3.43

In stock

92172

SCREW,5X16

92172-1215

1

$0.88

In stock

92173

CLAMP

92173-0861

1

$2.44

In stock

92173A

CLAMP

92173-2198

1

$1.32

In stock

120

BOLT-SOCKET,6X12

120CA0612

1

$1.47

In stock

130

BOLT-FLANGED,6X12

130BA0612

1

$1.46

In stock

130A

BOLT-FLANGED,6X18

130BA0618

1

$1.36

In stock

130B

BOLT-FLANGED,6X12

130CA0612

1

$3.15

In stock
