2024 Yamaha YZFR7 (YZFR7RL) Frame Diagram

← All diagrams

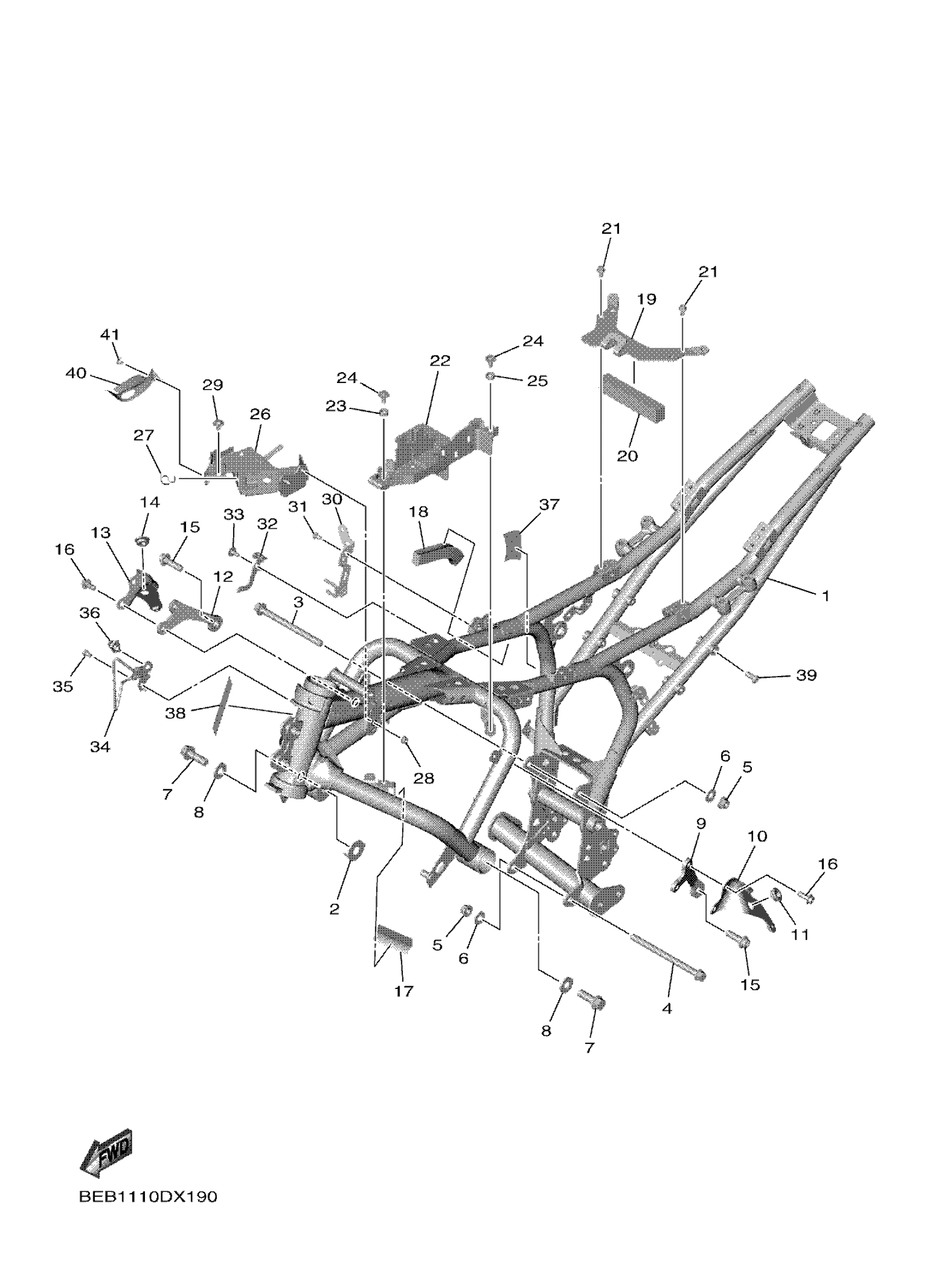

Find the part on the Frame diagram for your 2024 Yamaha YZFR7 (YZFR7RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha YZFR7 (YZFR7RL) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

BEB-21110-10-00

1

$1,577.99

In stock

2

PLATE 1

1WS-2191B-00-00

1

$15.31

In stock

3

BOLT, FLANGE

90105-10219-00

1

$5.74

In stock

4

BOLT, FLANGE

90105-10349-00

—

$13.14

In stock

5

NUT

90179-10024-00

1

$8.78

In stock

6

WASHER, PLATE

90201-10035-00

1

$3.56

In stock

7

BOLT, FLANGE

90105-12092-00

—

$11.86

In stock

8

WASHER, PLATE

90201-13020-00

1

$3.03

In stock

9

STAY, ENGINE 1

BEB-21315-00-00

—

$12.75

In stock

10

BRACKET, 1

BEB-2138K-00-00

1

$18.28

In stock

11

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

12

STAY, ENGINE 2

BEB-21316-00-00

—

$12.75

In stock

13

BRACKET 2

BEB-2138L-00-00

1

$18.28

In stock

14

GROMMET(4DN)

90480-01558-00

1

$3.95

In stock

15

BOLT, HEXAGON SOCK

90110-10044-00

1

$4.12

In stock

16

BOLT, HEXAGON SOCK

90110-08111-00

—

$2.94

In stock

17

DAMPER, PLATE

90520-20004-00

—

$2.68

In stock

18

DAMPER, PLATE

90520-20003-00

—

$6.26

In stock

19

BRACKET, SEAT FITT

BEB-21946-00-00

—

$29.22

In stock

20

DAMPER 1

4B5-28217-00-00

—

$2.25

In stock

21

BOLT(1KT)

90109-060E9-00

—

$7.05

In stock

22

COVER 3

BEB-2117N-00-00

—

$11.60

In stock

23

COLLAR

90387-10126-00

—

$2.71

In stock

24

BOLT, WITH WASHER

90119-06209-00

—

$5.45

In stock

25

COLLAR

90387-06106-00

—

$5.43

In stock

26

BRACKET

BEB-21158-00-00

—

$40.40

In stock

27

CLAMP

90464-08011-00

—

$1.25

In stock

28

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

29

BOLT,HEX. SOCKET BUTTON

90111-06122-00

—

$4.25

In stock

30

BRACKET 8

BEB-2161J-00-00

—

$10.31

In stock

31

BOLT, BUTTON HEAD

92017-06010-00

—
Out of stock

32

BRACKET 2

1WS-2175U-00-00

—

$31.09

In stock

33

RIVET(4PH)

90269-07077-00

—

$6.92

In stock

34

GUIDE, CABLE

BEB-21288-00-00

—

$28.91

In stock

35

BOLT, FLANGE(4MY)

95027-06010-00

—
Out of stock

36

CLAMP

90464-25009-00

—

$6.14

In stock

37

SEAL

5VN-21268-00-00

1

$12.14

In stock

38

PROTECTOR, FUEL TANK

3HA-24141-00-00

—

$11.14

In stock

39

SCREW

90149-08002-00

—

$7.38

In stock

40

COVER

BEB-2177F-00-00

—

$34.35

In stock

41

RIVET

90269-06002-00

—
Out of stock
